Comment réaliser le branchement d’une barre palpeuse Somfy ?

Le branchement d’une barre palpeuse Somfy est une étape essentielle pour sécuriser une porte de garage motorisée. Ce dispositif détecte une pression exercée sur son profil et transmet une information à la centrale afin de déclencher la réaction de sécurité prévue par le fabricant. Un raccordement incorrect, un câble endommagé ou une incompatibilité avec la motorisation peut provoquer un défaut de sécurité et empêcher la fermeture de la porte.

Comment brancher une barre palpeuse Somfy sur une centrale Rollixo ? Quelles vérifications effectuer après l’installation ? Découvrez les principales étapes du raccordement, les précautions à respecter et les solutions aux dysfonctionnements les plus fréquents.

Qu’est-ce qu’une barre palpeuse Somfy et à quoi sert-elle ?

La barre palpeuse Somfy est un dispositif de sécurité installé sur certaines portes de garage motorisées, notamment les portes enroulables. Elle est généralement placée sur le bord inférieur du tablier afin de détecter un contact avec un obstacle pendant la fermeture.

Lorsqu’une pression est détectée, le système transmet un signal à la centrale de commande. Selon la motorisation et sa configuration, la porte s’arrête ou remonte pour limiter les risques d’écrasement.

Le fonctionnement dépend toutefois de la technologie utilisée. Une barre palpeuse peut être filaire, résistive ou radio. Chaque modèle possède ses propres caractéristiques de raccordement et de configuration.

Avant toute installation, il est donc indispensable d’identifier la référence exacte de la barre palpeuse, le type de récepteur et la motorisation de porte de garage.

Quels sont les différents types de barres palpeuses Somfy ?

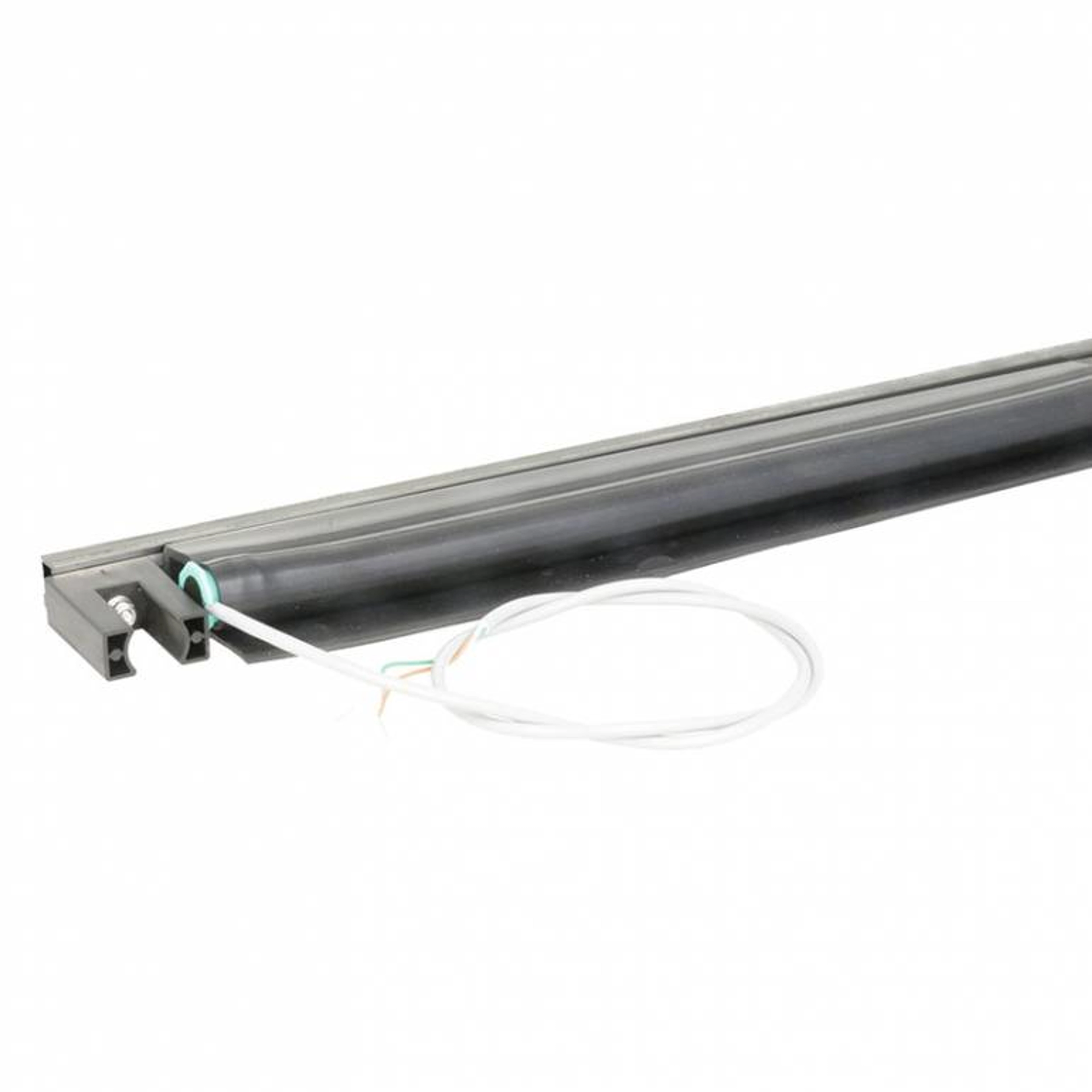

La barre palpeuse filaire

La barre palpeuse filaire transmet l’information de sécurité par une liaison électrique. Son raccordement nécessite de respecter les bornes indiquées dans la notice de l’équipement et de protéger correctement le câble contre les frottements, les pincements et les coupures.

Cette solution convient aux installations compatibles avec un dispositif filaire. Il faut néanmoins vérifier le type de contact attendu par la centrale avant de procéder au branchement.

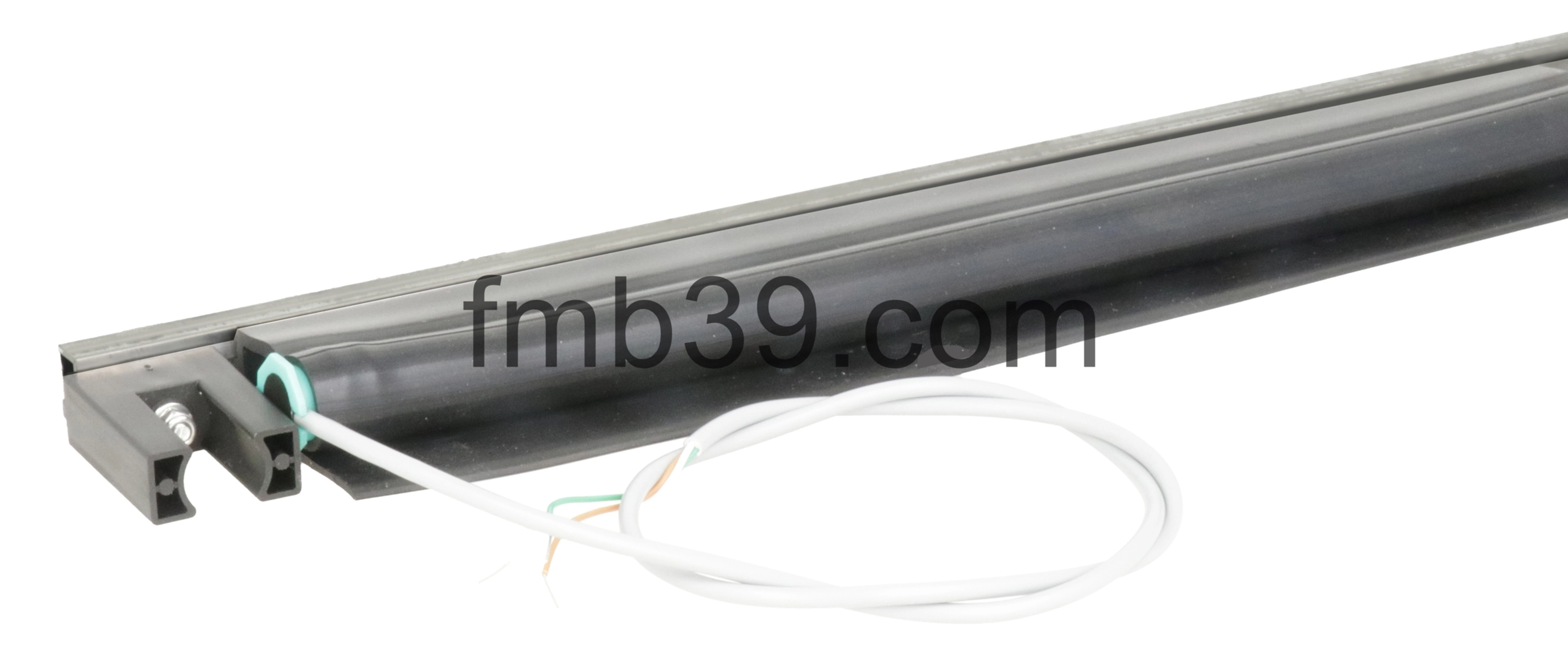

La barre palpeuse résistive

La barre palpeuse résistive utilise un principe de détection électrique fondé sur une valeur de résistance déterminée par le fabricant. Certains systèmes Somfy utilisent une résistance de 8,2 kΩ, mais cette valeur ne doit pas être considérée comme universelle.

La centrale doit être compatible avec la technologie du dispositif installé. Un mauvais raccordement ou une valeur électrique non conforme peut entraîner un défaut de sécurité.

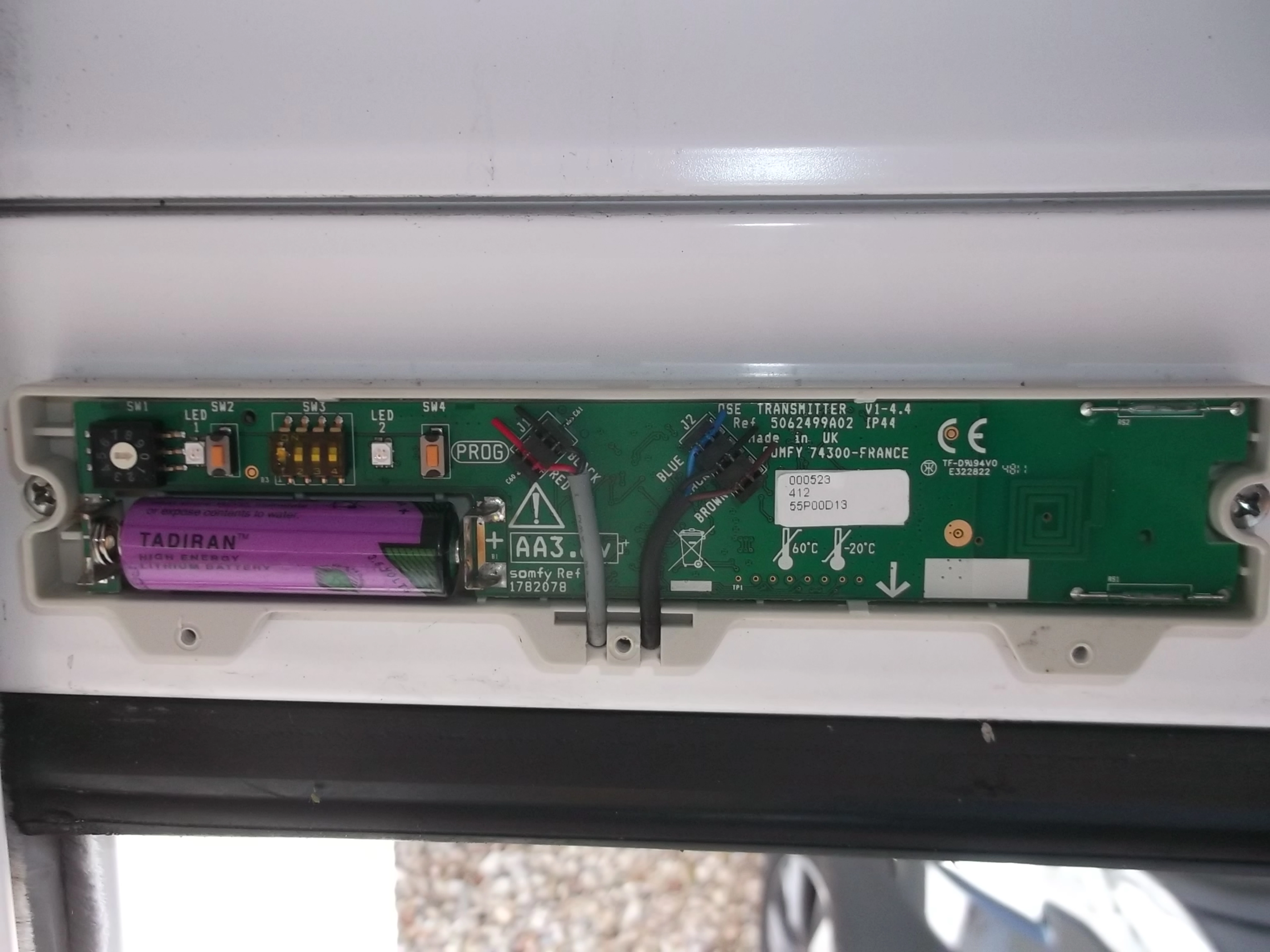

La barre palpeuse radio

La barre palpeuse radio transmet les informations au récepteur par liaison sans fil. Cette solution limite les contraintes liées au passage des câbles, mais nécessite un émetteur compatible, une alimentation fonctionnelle et un appairage conforme à la notice.

Pour ce type de dispositif, le contrôle des piles, de l’émetteur et de la communication avec le récepteur fait partie des vérifications essentielles.

Branchement barre palpeuse Somfy : les étapes à suivre

Avant de commencer, rassemblez la notice de la barre palpeuse, celle de la centrale ou du récepteur, ainsi que les outils adaptés. Coupez l’alimentation électrique de l’installation avant toute intervention et empêchez toute remise en marche accidentelle.

1. Identifier la motorisation et la centrale

Repérez la référence de la motorisation Somfy et celle du boîtier de commande. Sur certaines installations, la centrale Rollixo assure la gestion de la porte enroulable et de ses dispositifs de sécurité.

Cette identification permet de retrouver le schéma de câblage correspondant à votre installation et de déterminer si la barre palpeuse est filaire, résistive ou radio.

2. Repérer les bornes de raccordement

Ouvrez le boîtier uniquement après avoir mis l’installation hors tension. Repérez les entrées dédiées à la sécurité en vous référant au schéma électrique du modèle concerné.

Les appellations des bornes et leur fonction peuvent varier selon les centrales. Ne vous fiez donc pas uniquement à leur position ou à la couleur des fils.

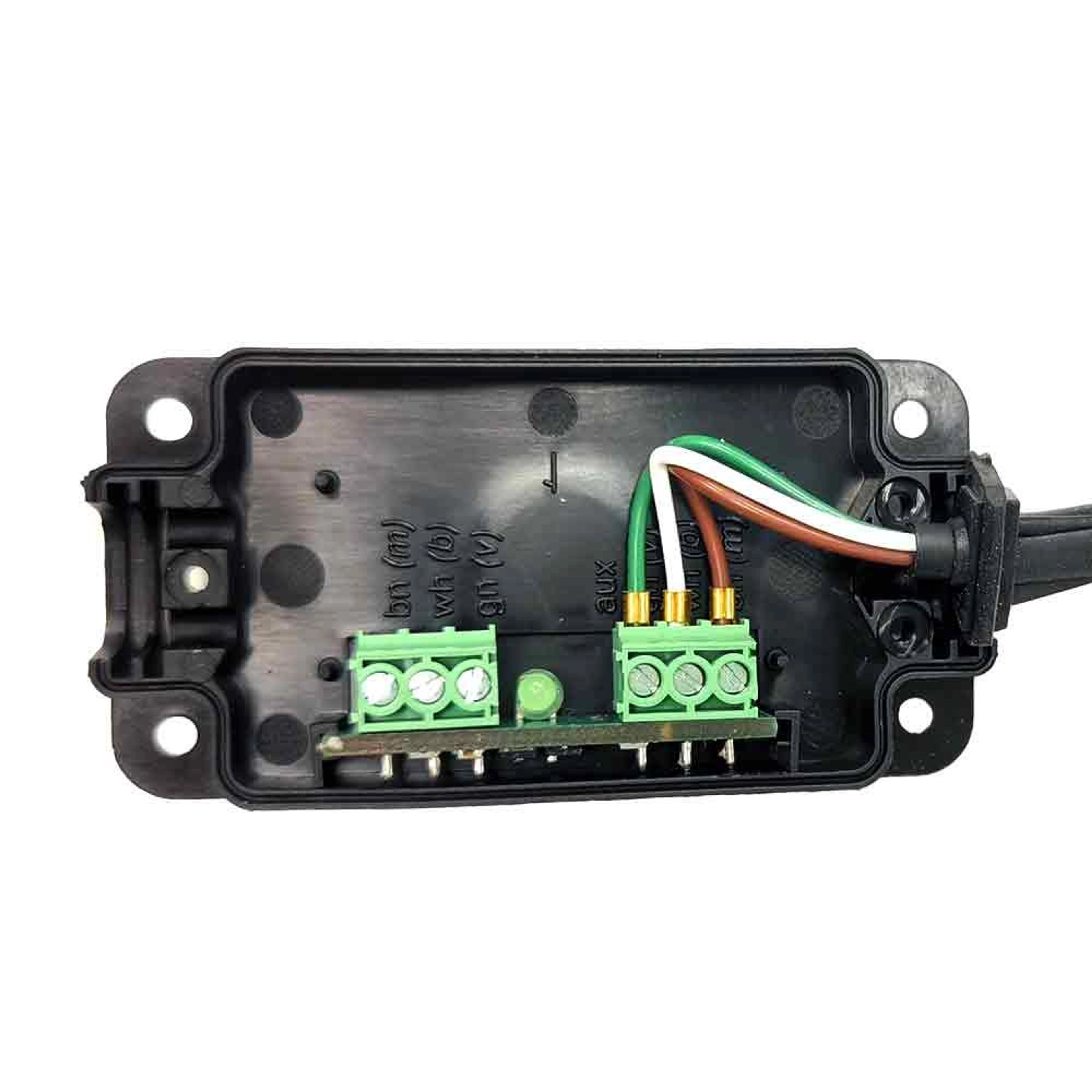

Si votre installation comporte un amplificateur ou un boîtier de raccordement spécifique, identifiez également les connexions entre ces éléments et le récepteur.

3. Effectuer le raccordement de la barre palpeuse

Réalisez les connexions conformément à la notice du fabricant. Pour un modèle filaire, vérifiez le cheminement du câble et la bonne fixation des conducteurs. Pour un modèle résistif, respectez le type de circuit attendu par la centrale. Pour un modèle radio, suivez la procédure d’association de l’émetteur et du récepteur.

Ne raccordez jamais directement un dispositif à une alimentation ou à des bornes dont la fonction n’a pas été identifiée. Ne supprimez pas non plus un dispositif de sécurité pour permettre à la porte de fonctionner.

4. Vérifier le montage avant la remise sous tension

Contrôlez la fixation de la barre, l’état du profil en caoutchouc et l’absence de câble pincé ou détérioré. Vérifiez également que les connecteurs sont correctement installés et que le profil n’est pas comprimé anormalement lorsque la porte est complètement fermée.

Une fois le montage terminé, remettez l’installation sous tension conformément à la procédure prévue par le fabricant.

5. Configurer le système et vérifier son fonctionnement

Lorsque le raccordement est terminé, procédez à l’activation ou à l’appairage de la barre palpeuse si votre modèle le nécessite. Vérifiez ensuite son fonctionnement en suivant la procédure de test prévue par le fabricant afin de vous assurer que la centrale détecte correctement le dispositif et commande la réaction de sécurité attendue.

 Évitez tout test improvisé avec un objet rigide et ne placez jamais vos mains sous le tablier de la porte. Si la barre palpeuse n’est pas reconnue ou si la motorisation réagit de manière anormale, interrompez les essais et faites contrôler l’installation.

En cas de dysfonctionnement persistant, une réparation de porte de garage peut permettre d’identifier l’origine de la panne et de rétablir le fonctionnement du système de sécurité.

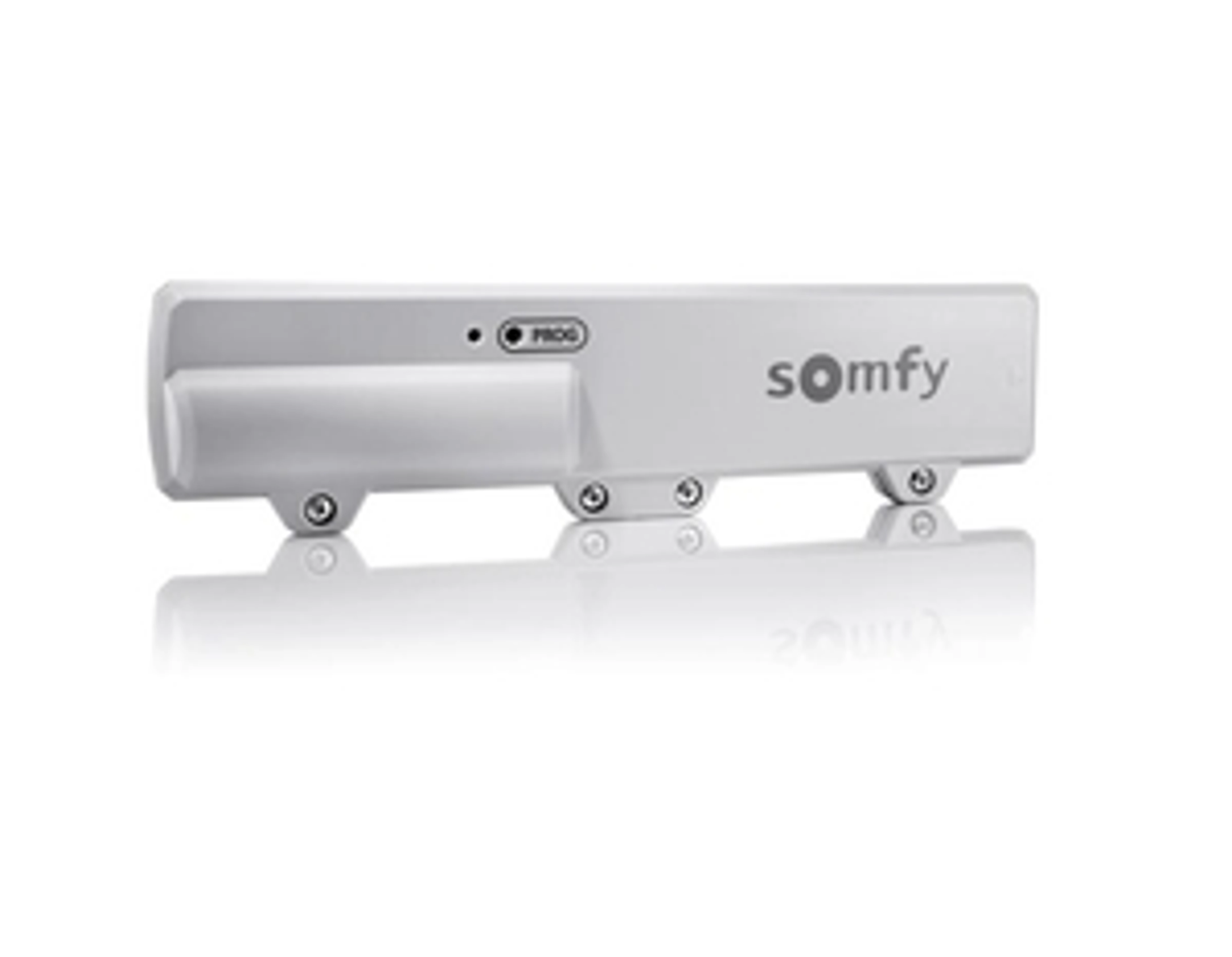

Comment régler une barre palpeuse sur une centrale Somfy Rollixo ?

Le réglage d’une barre palpeuse sur une centrale Somfy Rollixo dépend de la version de la centrale et de la technologie du dispositif de sécurité.

Commencez par vérifier que la référence de la barre palpeuse est compatible avec le récepteur. Contrôlez ensuite son raccordement, son alimentation éventuelle et, pour un modèle radio, la bonne association de l’émetteur.

Si la centrale signale un défaut, reportez-vous aux indications de la notice pour identifier son origine. Certains modèles disposent d’une procédure spécifique d’apprentissage ou d’autotest. Il ne faut pas appliquer les réglages d’une version Rollixo à une autre sans confirmation de compatibilité.

Un branchement correct ne suffit pas toujours : le système doit également reconnaître le dispositif de sécurité et valider son fonctionnement.

Quelles erreurs éviter lors du branchement d’une barre palpeuse Somfy ?

Inverser ou raccorder les fils sur de mauvaises bornes

Une erreur de raccordement peut empêcher la centrale de reconnaître le dispositif. Avant de modifier les connexions, vérifiez le schéma électrique correspondant à la référence exacte du matériel.

Utiliser une barre palpeuse incompatible

Une barre palpeuse résistive ne se raccorde pas nécessairement comme un modèle filaire à contact sec ou un dispositif radio. Vérifiez les caractéristiques électriques et la compatibilité du récepteur avant l’installation.

Négliger le paramétrage

Certains dispositifs nécessitent une procédure de configuration après le raccordement. Si cette étape n’est pas réalisée, la centrale peut signaler une anomalie ou refuser certaines commandes.

Endommager le câble ou le profil de sécurité

Un câble pincé, un connecteur mal fixé ou un profil en caoutchouc détérioré peut perturber la détection. Inspectez les éléments accessibles sans démonter les composants sous tension.

Contourner la sécurité

Ne shuntez pas la barre palpeuse et ne désactivez pas sa fonction pour forcer la fermeture de la porte. Cette manipulation supprime une protection essentielle et peut créer un risque d’accident.

Barre palpeuse Somfy en défaut : quelles vérifications effectuer ?

Les symptômes permettent d’orienter le diagnostic, mais ne suffisent pas toujours à identifier la pièce responsable.

N’effectuez pas de mesures électriques ou de remplacement de composants sans connaître les caractéristiques du modèle. Si le défaut persiste, laissez la porte hors service lorsque la sécurité n’est pas garantie.

Quand faire appel à un professionnel pour réparer une porte de garage ?

Un professionnel peut intervenir lorsque le branchement est incertain, que la centrale affiche un défaut persistant ou que la porte ne réagit plus correctement aux commandes. Il pourra vérifier la compatibilité de la barre palpeuse, contrôler le circuit de sécurité, tester le récepteur et déterminer si une réparation ou un remplacement est nécessaire.

Un diagnostic est également recommandé si le tablier est endommagé, si le profil de sécurité est détérioré ou si le système se déclenche sans raison apparente. Ces anomalies peuvent avoir plusieurs origines et nécessitent un contrôle de l’ensemble de la motorisation.

Pour une prise en charge adaptée, vous pouvez faire appel à un service de réparation de porte de garages. Un technicien pourra examiner le système de sécurité et rechercher la cause du dysfonctionnement avant toute remise en service.

Comment entretenir une barre palpeuse Somfy ?

Un entretien régulier permet de préserver le bon fonctionnement du dispositif. Vérifiez visuellement le profil en caoutchouc, recherchez les fissures et assurez-vous que la barre reste correctement fixée sur le tablier.

Examinez également les câbles accessibles et les éléments de raccordement, sans intervenir sur un circuit alimenté. Pour les dispositifs radio, contrôlez l’état de l’alimentation selon les recommandations du fabricant.

La fréquence des contrôles doit suivre les indications de la notice et les conditions d’utilisation de la porte. Après une réparation ou un remplacement, le fonctionnement du dispositif de sécurité doit être vérifié avant la remise en service.
