Branchement interrupteur volet roulant Eveno

Un simple branchement mal réalisé peut-il réellement griller le moteur de votre volet roulant en quelques secondes ? Trop souvent sous-estimée, l’installation électrique d’un volet motorisé joue pourtant un rôle déterminant dans sa longévité. Le branchement interrupteur volet roulant Eveno nécessite une compréhension précise du fonctionnement des moteurs, des normes électriques et des réglages associés. Que vous envisagiez d’installer des volets roulants Eveno neufs ou de remplacer un ancien interrupteur défectueux, ce guide complet vous aide à brancher un interrupteur volet roulant dans les règles de l’art, en évitant les erreurs coûteuses.

Avant toute intervention électrique, il est fondamental de comprendre comment fonctionnent les volets roulants Eveno et leur motorisation. Ces systèmes reposent sur un moteur tubulaire intégré dans l’axe d’enroulement, alimenté en courant alternatif 230 V. L’interrupteur mural agit comme un inverseur de phase, permettant d’actionner la montée ou la descente du tablier.

Le moteur reçoit des impulsions électriques distinctes selon la commande choisie. Une inversion ou un court-circuit peut perturber ce cycle et provoquer un arrêt prématuré. C’est pourquoi le branchement interrupteur volet roulant Eveno doit être réalisé avec méthode, en respectant scrupuleusement les schémas fournis par le fabricant.

Une bonne compréhension de ces principes facilite non seulement l’installation, mais aussi les opérations futures de maintenance ou de remplacement de composants.

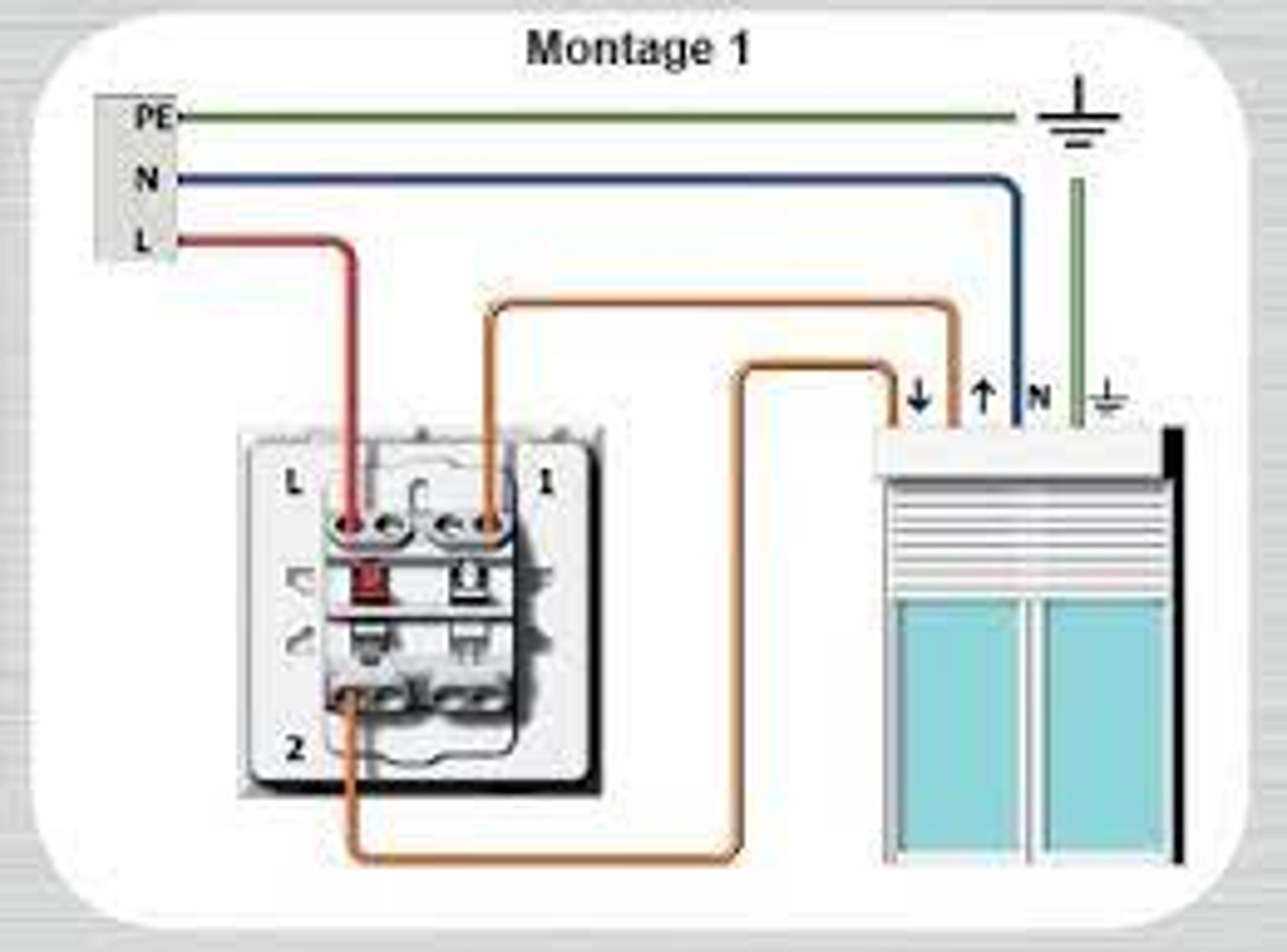

Le branchement interrupteur volet roulant Eveno repose sur une logique électrique simple en apparence, mais exigeante dans son exécution. Chaque fil a une fonction précise et ne doit jamais être raccordé au hasard.

Identifier les fils du moteur Eveno

Le moteur comporte généralement quatre conducteurs principaux. Le fil bleu correspond au neutre, indispensable au retour du courant. Les fils noir et marron commandent respectivement la montée et la descente du volet. Le fil vert/jaune assure la mise à la terre et participe à la sécurité de l’installation.

Lorsqu’on souhaite brancher un interrupteur volet roulant, une mauvaise identification peut entraîner un fonctionnement inversé ou des à-coups mécaniques. Il est donc recommandé de vérifier la correspondance des couleurs avant tout raccordement définitif.

Choisir le bon interrupteur pour volets roulants

Un interrupteur classique ne suffit pas pour piloter un volet motorisé. Il faut un modèle spécifique pour volets roulants, capable de gérer l’inversion du sens de rotation du moteur. Ces interrupteurs sont conçus pour éviter l’activation simultanée des commandes montée et descente.

Le choix d’un interrupteur compatible améliore la fiabilité du branchement interrupteur volet roulant Eveno et limite l’usure prématurée du moteur.

Étape 1 : Couper l’alimentation électrique

Toute opération électrique commence par la coupure du courant au disjoncteur principal. Cette étape protège l’utilisateur contre les risques d’électrocution et prévient les dommages matériels.

Même après la coupure, il est conseillé de tester l’absence de tension avec un outil adapté. Cette précaution est essentielle pour brancher un interrupteur volet roulant dans un environnement sécurisé.

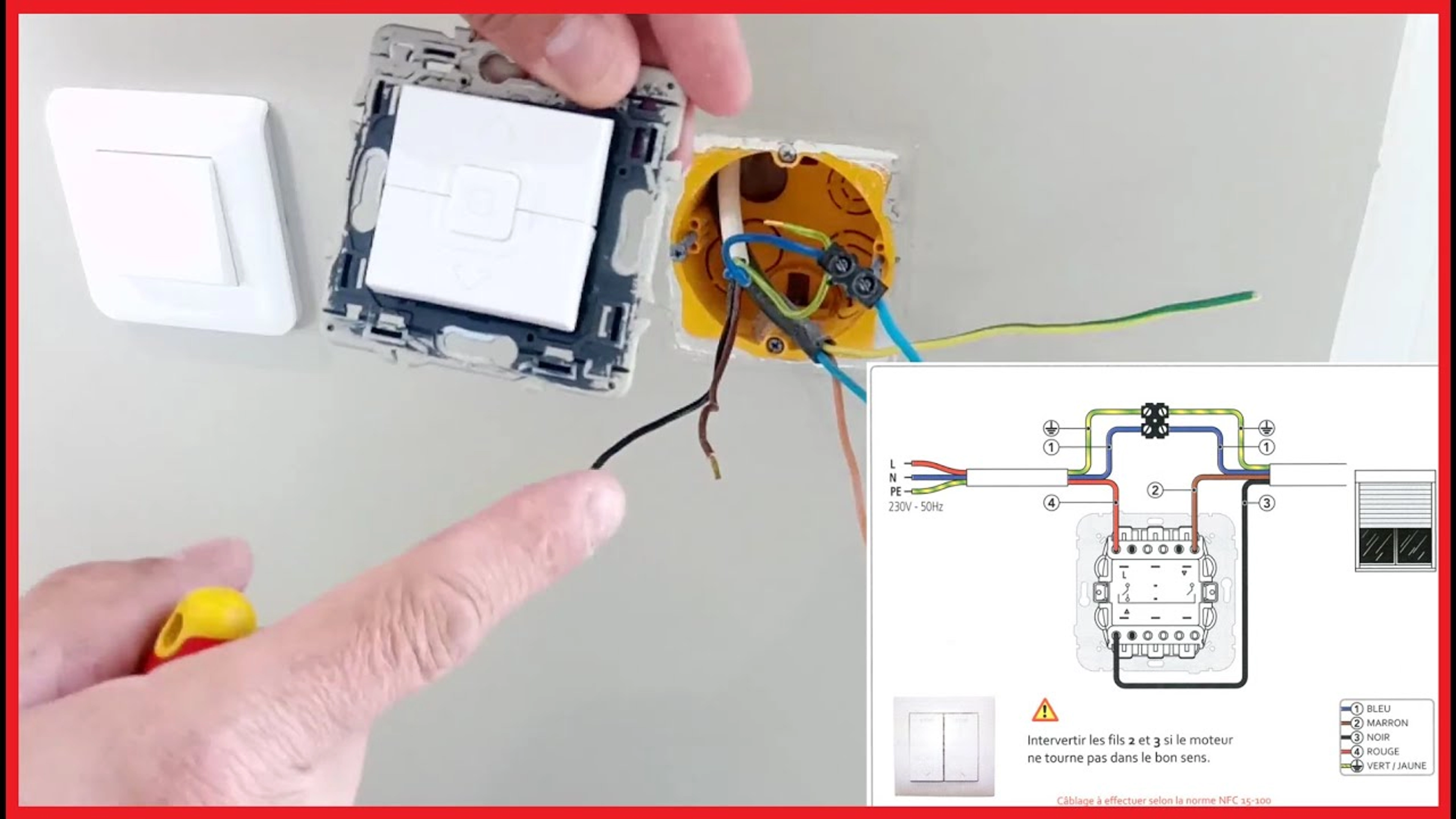

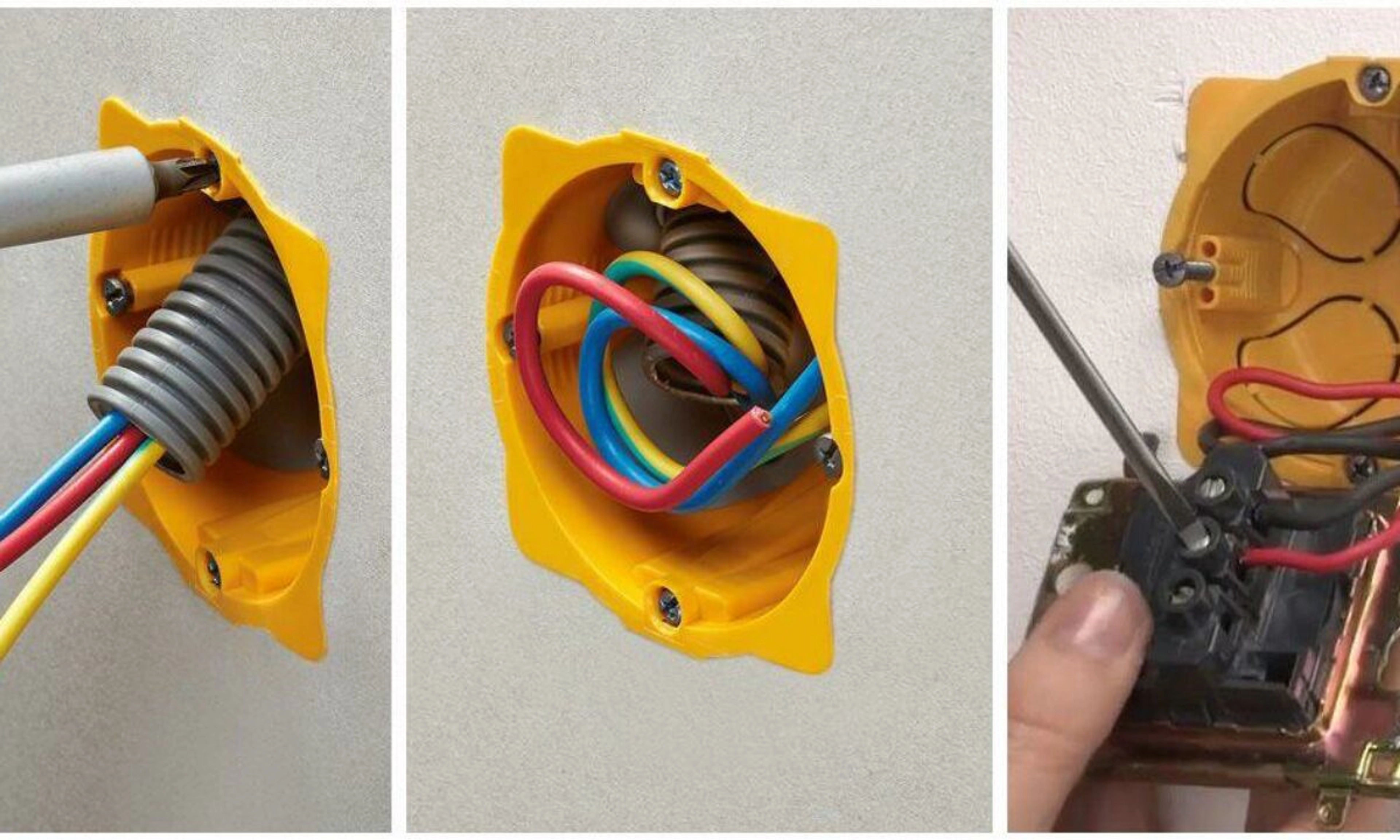

Étape 2 : Raccorder les fils au moteur et à l’interrupteur

Le raccordement constitue le cœur du branchement interrupteur volet roulant Eveno. Le neutre est raccordé directement, tandis que les fils de commande sont connectés aux bornes correspondantes de l’interrupteur.

Chaque connexion doit être correctement serrée afin d’éviter les faux contacts. Un câblage propre garantit un fonctionnement fluide et réduit les risques de panne électrique.

Étape 3 : Fixer l’interrupteur et vérifier le montage

Une fois les fils raccordés, l’interrupteur est inséré dans son boîtier mural. Il est important de veiller à ce qu’aucun fil ne soit pincé ou trop tendu.

Cette phase permet de vérifier la cohérence globale du montage avant la remise sous tension, étape clé pour assurer la fiabilité du branchement interrupteur volet roulant Eveno.

Étape 4 : Tester le fonctionnement du volet roulant

Après la remise du courant, un test complet est indispensable. Le volet doit monter et descendre sans bruit anormal ni à-coups. En cas d’inversion du sens, il suffit d’intervertir les fils de commande.

Ce test final confirme que l’opération visant à brancher un interrupteur volet roulant a été réalisée correctement.

Certaines erreurs reviennent régulièrement lors du branchement interrupteur volet roulant Eveno. Parmi les plus courantes figurent l’oubli de la mise à la terre, l’utilisation d’un interrupteur inadapté ou un serrage insuffisant des connexions.

Ces négligences peuvent entraîner des dysfonctionnements progressifs, voire une détérioration du moteur. Une installation soignée permet d’éviter ces désagréments et d’assurer un fonctionnement durable.

Même si le moteur est différent, la question comment procéder du réglage fin de course volet roulant somfy avec interrupteur reste pertinente dans l’univers des volets motorisés. Le principe consiste à définir précisément les positions haute et basse du tablier.

Un réglage correct empêche le moteur de forcer en fin de course, ce qui améliore sa longévité. Cette étape est souvent négligée, alors qu’elle conditionne le confort d’utilisation et la sécurité du volet.

Un branchement interrupteur volet roulant Eveno bien réalisé doit s’accompagner de bonnes pratiques d’entretien. Vérifier périodiquement l’état des connexions, éviter les manipulations brusques et surveiller les bruits inhabituels contribue à préserver le moteur.

Ces gestes simples permettent aux volets roulants Eveno de conserver des performances optimales sur le long terme.

Lorsque le branchement électrique, les réglages ou la motorisation deviennent complexes, l’intervention d’un professionnel permet de sécuriser l’installation et d’assurer un fonctionnement durable. Store 2000 met son savoir-faire au service des particuliers pour l’installation, le branchement et l’optimisation des volets roulants motorisés, en garantissant conformité, précision et tranquillité d’esprit.
