Branchement moteur Sommer porte de garage

Et si un mauvais branchement de votre moteur Sommer pouvait neutraliser totalement votre porte de garage, la rendre dangereuse ou même provoquer une panne de votre système électrique ?
Cette question peut sembler alarmante, mais elle illustre une réalité bien connue des installateurs : une motorisation mal connectée transforme un équipement fiable en source d’ennuis. Comprendre comment fonctionne le branchement moteur Sommer porte de garage n’est pas réservé aux experts. Avec les bonnes explications, des indications claires et une démarche progressive, il devient possible de réaliser une installation sûre, durable et parfaitement conforme aux recommandations du fabricant.

 Dans cet article, nous allons explorer en profondeur le fonctionnement du moteur porte de garage Sommer, les étapes de raccordement, les réglages essentiels, les erreurs à éviter, ainsi que les informations les plus utiles que l’on retrouve dans une notice moteur Sommer porte de garage. Chaque partie a été pensée pour vous accompagner pas à pas, tout en respectant les exigences techniques du fabricant.

Avant de toucher aux fils, il est indispensable de comprendre comment fonctionne un moteur Sommer et les règles fondamentales liées à son branchement. Les modèles Sommer sont reconnus pour leur technologie d’entraînement par chaîne ou courroie, leur fiabilité et leur flexibilité en termes de réglages. Ce premier volet pose les bases nécessaires pour appréhender correctement la suite du guide.

L’alimentation électrique d’un moteur Sommer est généralement fournie en 230 V, mais la commande interne fonctionne en basse tension afin de garantir la sécurité du système. Cela signifie que le transformateur intégré convertit la tension pour alimenter les accessoires et sécuriser le fonctionnement. La carte électronique sert quant à elle de plateforme centrale : elle reçoit les signaux des capteurs, des télécommandes et des sécurités, les traite et entraîne le moteur dans la bonne direction.

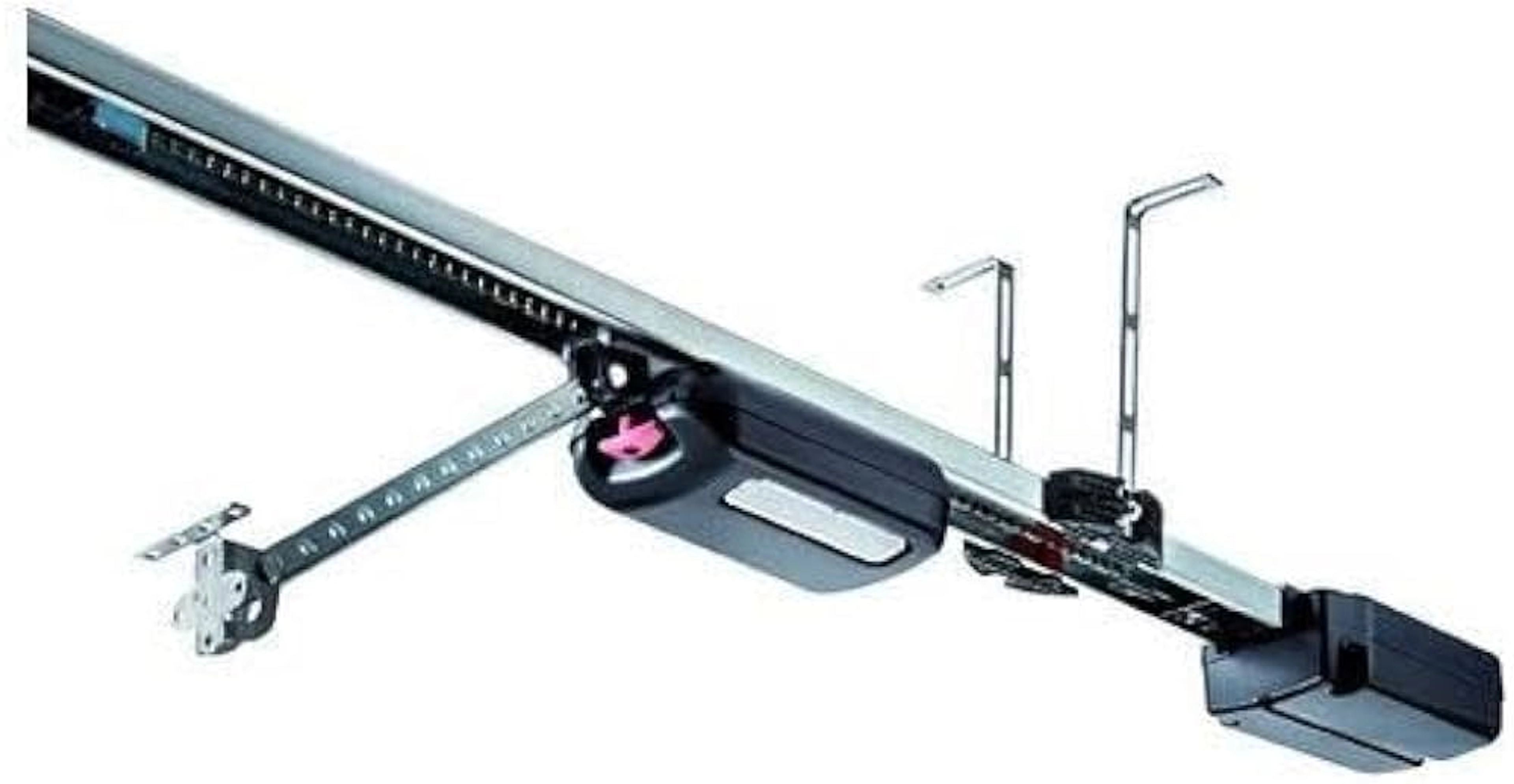

Un moteur Sommer comprend un rail motorisé, un boîtier électronique, une tête moteur équipée d’un chariot, des accessoires de sécurité et un système de détection d’obstacle. Chacun de ces éléments joue un rôle spécifique dans la motorisation, et leur interconnexion doit respecter une logique stricte. Si un seul composant est mal raccordé, tout le système peut refuser de fonctionner ou se mettre en sécurité.

Avant toute intervention, il est indispensable de couper l’alimentation générale, de vérifier l’absence de tension et de s’assurer que l’environnement de travail est stable. Un moteur Sommer réagit immédiatement à certaines conditions de sécurité, ce qui impose de respecter les instructions du fabricant concernant le câblage des accessoires et la mise à la terre. Toute erreur à ce stade peut activer les sécurités internes du moteur.

La notice fournie par Sommer contient les schémas, les valeurs électriques, les réglages de fin de course et les correspondances de couleurs de câbles. Contrairement à certaines marques génériques, Sommer propose des manuels extrêmement détaillés : tension admissible, polarité des borniers, repérage des connexions accessoires, position des capteurs et procédures de programmation figurent systématiquement dans le document. Une lecture attentive de cette notice permet d’éviter les erreurs fréquentes et de comprendre comment fonctionne la logique interne du moteur. L’utilisateur y trouve également des consignes de maintenance et des solutions de diagnostic très utiles en cas d’erreurs de branchement.

Identifier les borniers et leur fonction

Chaque borne du moteur Sommer possède une fonction précise. Certaines servent au raccordement de l’alimentation, d’autres aux accessoires comme les cellules photoélectriques ou les boutons poussoirs. Comprendre cette organisation est essentiel pour éviter de mélanger les fils, ce qui pourrait perturber la reconnaissance des accessoires ou empêcher le moteur de démarrer.

Branchement de l’alimentation 230 V

Le raccordement du moteur à la ligne électrique doit être réalisé avec un câble conforme, en respectant les polarités phase, neutre et terre. Cette étape se fait généralement sur un domino ou sur un bornier dédié. Le respect du schéma fourni dans la notice limite le risque d’erreur, notamment en ce qui concerne la mise à la terre qui garantit la sécurité du système.

Raccordement des accessoires

Les moteurs Sommer sont compatibles avec une large gamme d’accessoires : barres palpeuses, cellules de sécurité, boutons poussoirs et claviers à code. Le raccordement se fait toujours en basse tension, ce qui nécessite un câblage spécifique pour éviter les perturbations. Chaque accessoire doit être testé individuellement pour s’assurer qu’il est bien reconnu par la carte électronique.

Voici les principaux outils nécessaires avant de commencer l’installation :

• Tournevis plats et cruciformes
• Testeur de tension
• Gaine et connecteurs électriques
• Câbles adaptés à la basse tension et à la haute tension

Une fois ces outils prêts, vous pouvez aborder l’installation de manière plus sereine et méthodique.

Les réglages sont tout aussi importants que le branchement. Ils permettent d’assurer une ouverture fluide, une fermeture sécurisée et une détection correcte des obstacles.

Régler les fins de course

Les fins de course déterminent les positions extrêmes du mouvement. Leur programmation garantit que la porte s’ouvre complètement sans forcer et se ferme parfaitement sans créer de tension excessive dans le mécanisme.

Régler la force du moteur

Le réglage de la force permet au moteur de résister davantage ou au contraire d’augmenter sa sensibilité. Une force trop élevée peut devenir dangereuse, tandis qu’une force trop faible peut empêcher la porte de se fermer entièrement.

Vérifier la détection d’obstacle

Le système Sommer est équipé d’une détection d’obstacle qui arrête immédiatement la porte en cas de résistance. Ce réglage est crucial pour la sécurité des personnes, des animaux et des objets.

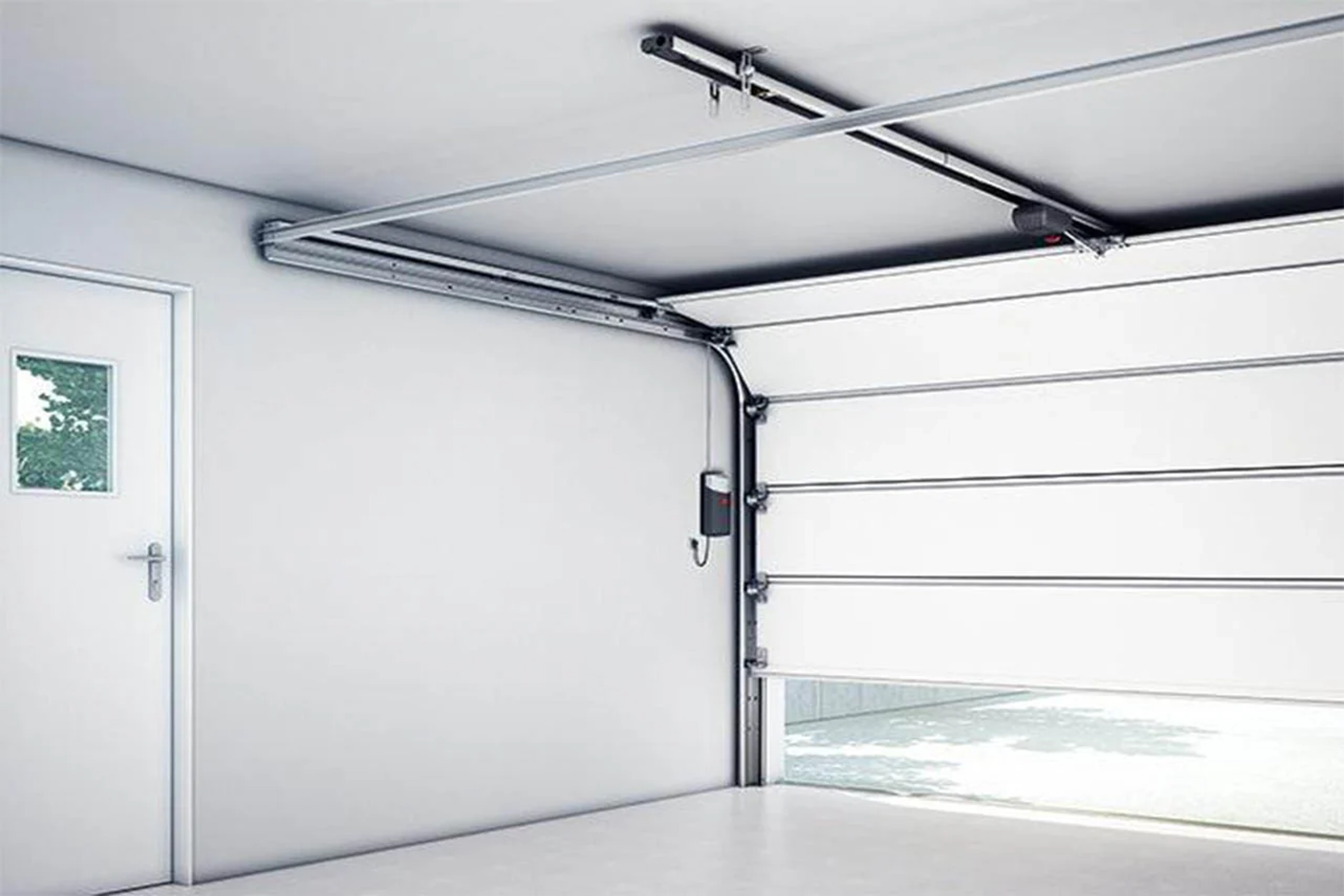

La motorisation de porte de garage Sommer se distingue par son système d’entraînement central, où le moteur se déplace directement sur le rail. Cette technologie offre une transmission fluide, une réduction du bruit et une durée de vie supérieure aux systèmes traditionnels. Grâce à son mécanisme silencieux, elle s’adapte parfaitement aux habitations où la porte de garage est intégrée au logement. De plus, la motorisation Sommer offre une compatibilité étendue avec de nombreux accessoires, ce qui permet une personnalisation avancée. Ce fonctionnement sophistiqué exige une installation précise et une compréhension technique minutieuse, notamment lors du branchement électrique.

Mauvais câblage entre accessoires et bornier

L’erreur la plus courante consiste à inverser les polarités ou à connecter un accessoire à la mauvaise borne. Cela peut entraîner un refus de démarrage ou l’absence de détection des sécurités.

Oublier un pontage obligatoire

Certains moteurs Sommer nécessitent un pontage pour fonctionner correctement en l’absence d’un accessoire. Oublier ce pontage peut rendre le moteur inopérant.

Négliger la mise à la terre

La mise à la terre est indispensable pour éviter les surtensions et protéger l’utilisateur. Une mauvaise ou une absence de mise à la terre peut endommager rapidement la carte électronique.

Un branchement conforme doit permettre au moteur de reconnaître toutes les commandes, d’effectuer sans forcer ses cycles d’ouverture et de fermeture, et d’intégrer correctement les accessoires de sécurité. En suivant les schémas, en respectant les polarités et en contrôlant chaque raccordement, vous augmentez considérablement la durée de vie de votre motorisation.

Un branchement correct garantit la performance, la sécurité et la longévité du moteur. Lorsque le câblage est précis, le moteur réagit correctement aux commandes, aux accessoires et aux sécurités. En revanche, un mauvais branchement peut entraîner une série de dysfonctionnements allant de la simple panne au risque électrique. La technologie Sommer est sensible aux erreurs : elle détecte le moindre défaut et bloque la motorisation pour éviter les dommages. C’est pourquoi il est indispensable de respecter la notice et de suivre une démarche structurée lors de l’installation.

Pour une installation, un réglage ou un dépannage rapide et sécurisé de votre moteur Sommer, les techniciens Store 2000 sont disponibles pour vous accompagner et garantir un fonctionnement optimal de votre motorisation de porte de garage.
