Le branchement d'un rideau métallique consiste à raccorder le moteur à l'alimentation électrique 230 V (ou 400 V en triphasé) et à l'organe de commande, puis à régler les fins de course. Bien réalisé, il garantit une ouverture fiable et sans risque d'électrocution. Mal réalisé, il provoque des moteurs grillés, des sens de rotation inversés et des pannes à répétition.
Comment fonctionne le branchement d'un rideau métallique motorisé ?
Un rideau métallique motorisé repose sur trois éléments indissociables :
- L'alimentation électrique : une ligne dédiée, protégée par un disjoncteur et un différentiel 30 mA.
- Le moteur : tubulaire, central ou latéral selon la taille du tablier. Les petits rideaux fonctionnent en monophasé 230 V. Les grandes ouvertures, plus lourdes, utilisent parfois un moteur triphasé 400 V.
- La commande : interrupteur à positions, bouton-poussoir, contacteur à clé ou télécommande radio.
À ces éléments peuvent s'ajouter des dispositifs de sécurité : arrêt d'urgence, cellule photoélectrique, feu de signalisation ou détecteur d'obstacle.
Le raccordement doit respecter la norme NF C 15-100 pour l'installation électrique. Pour les rideaux de commerce ou d'entrepôt, la norme produit EN 13241 s'applique aussi.
Matériel et précautions avant de commencer
Matériel nécessaire
- Tournevis isolés et pince à dénuder
- Multimètre ou testeur de tension (VAT)
- Câble adapté (section selon la puissance du moteur et la longueur, généralement entre 1,5 et 2,5 mm²)
- Gaine de protection et boîte de dérivation étanche
- Notice et plaque signalétique du moteur
Précautions indispensables
- Couper le disjoncteur dédié, puis vérifier l'absence de tension avec le testeur.
- Condamner le tableau électrique pour éviter une remise sous tension accidentelle.
- Ne jamais se fier uniquement aux couleurs de fils. Elles varient selon les fabricants, et le schéma de la notice fait foi.
Schéma électrique d'un rideau métallique : comprendre le câblage
Le schéma électrique d'un rideau métallique décrit le chemin du courant entre l'alimentation, la commande et le moteur. Pour un moteur monophasé à 4 fils, on retrouve en général :
Fil | Rôle | Couleur courante* |
Phase montée | Alimente le moteur pour monter le tablier | Marron |
Phase descente | Alimente le moteur pour descendre le tablier | Noir |
Neutre | Retour du courant | Bleu |
Terre | Protection en cas de défaut d'isolement | Vert/jaune |
*À confirmer avec la notice de votre moteur.
Le principe est simple : la commande envoie la phase soit sur le fil « montée », soit sur le fil « descente », jamais les deux en même temps. C'est pourquoi on utilise un inverseur ou un contacteur avec verrouillage.
Pour un moteur triphasé, le sens de rotation s'inverse en permutant deux des trois phases. Ce raccordement relève d'un électricien.

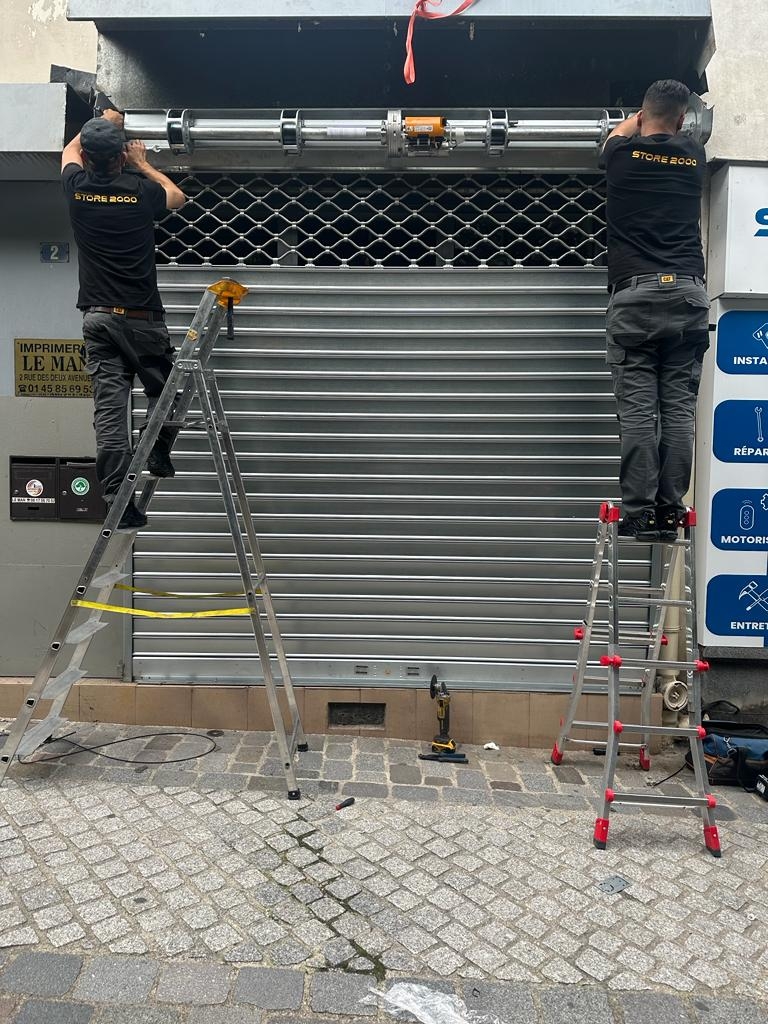

Branchement d'un rideau métallique pas à pas
- Couper l'alimentation au disjoncteur et vérifier l'absence de tension.
- Contrôler la mécanique : tablier propre, coulisses alignées, aucun point dur. Un moteur branché sur une structure mal montée s'use très vite.
- Passer le câble d'alimentation jusqu'au moteur dans une gaine adaptée, sans pincement ni zone d'abrasion.
- Raccorder l'alimentation : phase, neutre et terre sur le bornier du moteur ou le coffret de commande.
- Raccorder la commande : fils montée, descente et commun vers l'interrupteur, le contacteur à clé ou le récepteur radio.
- Fermer les boîtiers et vérifier l'étanchéité, surtout en extérieur.
- Remettre sous tension et tester un cycle complet.
- Régler les fins de course (voir ci-dessous) et valider le fonctionnement des sécurités.
Branchement 3 fils ou 4 fils : quelle différence ?
- 3 fils : phase, neutre et un fil de commande partagé selon la position de l'inverseur. Le montage est simple, mais moins flexible.
- 4 fils : un fil distinct pour la montée et la descente. Il facilite le diagnostic, limite les faux contacts et se prête mieux à une télécommande radio ou à une centrale de commande.
Pour un usage intensif en commerce, le 4 fils est généralement préféré. Si vous cherchez une explication détaillée pour un volet roulant domestique, consultez notre article dédié (à créer ou à relier).
Brancher l'interrupteur, le contacteur à clé ou la télécommande
- Interrupteur à position ou bouton-poussoir : le plus courant. Un inverseur à position centrale de repos empêche la montée et la descente simultanées.
- Contacteur à clé : très utilisé en commerce, il n'actionne le moteur que si la clé est tournée. Le câblage est identique à celui d'un inverseur, seul le mécanisme d'activation change. Retrouvez la procédure détaillée dans notre guide sur le branchement d'un contacteur à clé pour rideau métallique.
- Télécommande radio : un récepteur est raccordé au moteur et jumelé à l'émetteur. C'est la solution idéale en rénovation, quand il est difficile de tirer un câble de commande.
Régler les fins de course
Les fins de course indiquent au moteur où s'arrêter en position haute et en position basse. Sans réglage, le tablier peut forcer en butée ou ne pas fermer complètement.
- Faites descendre le tablier jusqu'au sol et ajustez la fin de course bas.
- Faites monter le tablier jusqu'à la position d'ouverture souhaitée et ajustez la fin de course haut.
- Répétez plusieurs cycles pour confirmer la précision du réglage.
La méthode (vis de réglage, came, télécommande) dépend du modèle du moteur. Suivez la notice du fabricant.
Erreurs fréquentes et pannes après branchement
Symptôme | Cause probable | Solution |
Le rideau monte quand on appuie sur « descente » | Fils montée/descente inversés | Intervertir les deux fils de commande (ou deux phases en triphasé) |
Le moteur ne démarre pas | Alimentation absente, protection déclenchée, commande mal câblée | Vérifier le disjoncteur et la continuité des fils |
Le moteur chauffe ou s'arrête en cours de course | Condensateur défaillant, surcharge, mauvais réglage | Contrôler le condensateur et l'état mécanique du tablier |
Le rideau s'arrête avant la fin | Fins de course mal réglés | Reprendre le réglage |
Le disjoncteur saute | Court-circuit ou défaut d'isolement | Couper et faire diagnostiquer par un professionnel |
Si le problème persiste, un dépannage de rideau métallique à Amiens ou dans votre secteur vous évitera d'aggraver la panne.
Quel prix pour le branchement d'un rideau métallique ?
Le coût du branchement seul dépend de la distance au tableau électrique, du type de moteur (monophasé ou triphasé), de la commande choisie et de la complexité du chantier. À titre indicatif, comptez en général entre 80 et 250 € pour un branchement standard réalisé par un électricien, hors fournitures spécifiques.
Si vous installez un rideau neuf, le budget global inclut le rideau, la motorisation et la pose. Pour estimer l'ensemble, consultez notre guide sur le prix d'un rideau métallique motorisé. Un devis gratuit vous donnera un chiffrage précis selon votre ouverture.
Faut-il faire appel à un professionnel ?
Un branchement simple peut être réalisé par un bricoleur averti, en respectant la notice et en coupant le courant. En revanche, l'intervention d'un professionnel est recommandée si :
- le moteur est triphasé ou de forte puissance ;
- vous installez un contacteur à clé, des sécurités ou une centrale de commande ;
- le rideau est utilisé dans un commerce, un entrepôt ou un local recevant du public ;
- vous n'êtes pas certain de vos compétences en électricité.
Store 2000 intervient rapidement pour le branchement, la réparation et la maintenance de vos rideaux métalliques.
Questions fréquentes
FAQ - Branchement rideau métallique
Coupez le courant, raccordez l'alimentation (phase, neutre, terre) au moteur, puis la commande (montée, descente, commun). Remettez sous tension, testez et réglez les fins de course. Suivez toujours le schéma du fabricant.
Le 3 fils partage un fil de commande entre la montée et la descente. Le 4 fils sépare totalement les deux circuits, ce qui améliore la fiabilité et facilite l'ajout d'une télécommande ou d'une automatisation.
Oui pour un branchement simple en monophasé, à condition de couper le courant et de respecter la notice. Pour un moteur triphasé, un contacteur à clé ou un usage professionnel, faites appel à un électricien qualifié.
Les fils de commande sont inversés. Après avoir coupé le courant, échangez les deux fils de commande (ou deux phases sur un moteur triphasé).
Coupez l'alimentation, ouvrez le boîtier de commande ou le bornier et comptez les conducteurs actifs (hors terre). La plaque signalétique et la notice donnent aussi cette information.
