Comment brancher un interrupteur de volet roulant

L'installation d'un interrupteur pour volet roulant peut sembler complexe à première vue, mais en réalité, brancher un interrupteur volet roulant est tout à fait réalisable pour un particulier ayant des bases en électricité. Que vous souhaitiez remplacer un ancien interrupteur défaillant ou installer un nouveau système de commande, ce guide complet vous accompagnera à travers chaque étape de la procédure. Vous découvrirez les précautions essentielles à prendre, les différents types d'interrupteurs disponibles, et les connexions électriques à effectuer pour garantir un fonctionnement optimal et sécurisé de votre volet roulant.

Comprendre les bases avant de brancher un interrupteur volet roulant

Avant de vous lancer dans l'installation, il est crucial de comprendre le fonctionnement global d'un interrupteur de volet roulant. Contrairement à un interrupteur traditionnel qui simplement active ou désactive un circuit, un interrupteur de volet roulant doit permettre trois actions distinctes : l'ouverture, la fermeture et l'arrêt du volet. Cette fonctionnalité particulière implique un système électrique plus sophistiqué que les simples interrupteurs muraux. Un interrupteur volet roulant fonctionne selon le principe de l'inversion de polarité. Cela signifie que lorsque vous appuyez sur un côté du bouton, le courant circule dans une direction, tandis que lorsque vous appuyez sur l'autre côté, le courant s'inverse pour faire tourner le moteur dans la direction opposée. Cette conception ingénieuse permet au moteur de changer de direction sans nécessiter de mécanisme externe complexe.

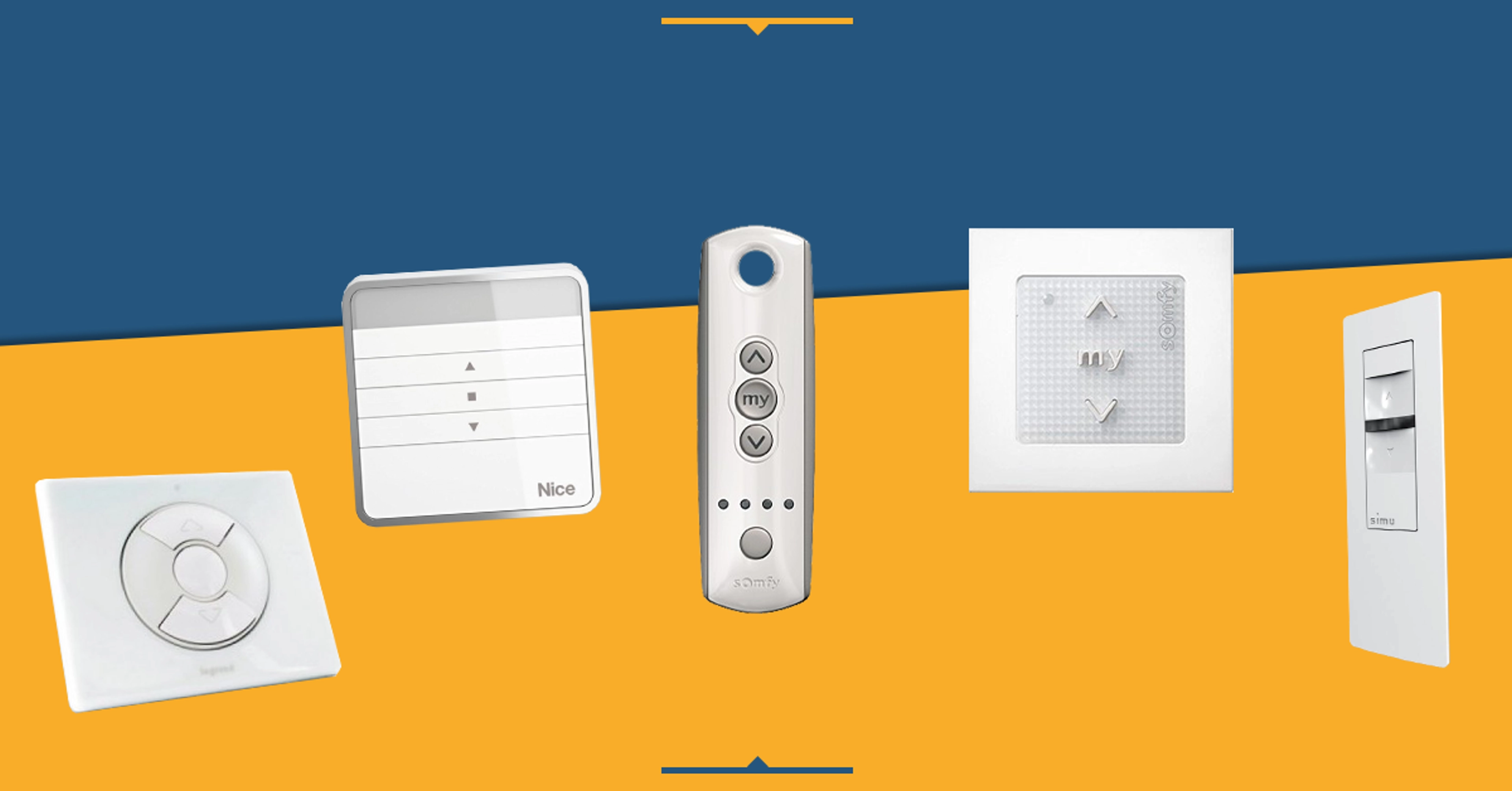

Il existe principalement deux types d'interrupteurs pour volet roulant : l'interrupteur filaire et l'interrupteur sans fil. L'interrupteur filaire traditionnel nécessite un câblage spécifique à votre installation électrique, tandis que l'interrupteur sans fil offre plus de flexibilité en termes de placement et de modifications futures. Pour ce guide, nous nous concentrerons sur le branchement du type filaire, qui reste le plus courant dans les habitations.

Les équipements et matériaux nécessaires pour brancher un interrupteur volet roulant

Pour brancher correctement un interrupteur volet roulant, vous aurez besoin de plusieurs outils et matériaux indispensables. Commencez par vous procurer un interrupteur volet roulant adapté à votre moteur. Assurez-vous que l'ampérage et la tension correspondent aux spécifications de votre installation. Vous aurez également besoin d'un tournevis adapté aux vis de l'interrupteur et du moteur, généralement de type Phillips ou plat. Un testeur électrique ou un multimètre constitue un équipement de sécurité majeur. Cet appareil vous permettra de vérifier la présence de courant avant de manipuler les fils électriques, une étape absolument non négociable pour votre sécurité personnelle. N'oubliez pas de vous équiper de gants isolants et de porter des vêtements adaptés. Des mèches de câble électrique de la même section que votre installation existante seront nécessaires si vous devez prolonger le circuit.

Un ruban adhésif électrique de qualité professionnelle est essentiel pour isoler correctement les connexions. Ne lésinez pas sur la qualité de ce matériel, car une mauvaise isolation peut entraîner des courts-circuits dangereux. Enfin, préparez-vous à avoir une lampe de poche ou une lampe frontale à portée de main, particulièrement si vous travaillez près du disjoncteur ou dans des zones mal éclairées.

Étapes de sécurité indispensables avant de brancher un interrupteur de volet roulant

La sécurité doit être votre priorité absolue lorsque vous travaillez avec l'électricité. La première étape consiste à localiser et à couper l'alimentation électrique du circuit concernant votre volet roulant au niveau du disjoncteur principal. Une fois le disjoncteur basculé en position arrêt, attendez quelques secondes avant de procéder. Cette attente permet au système de se décharger complètement. Utilisez votre testeur électrique pour vérifier l'absence de courant sur les fils avec lesquels vous allez travailler. Ce test est critique et ne doit jamais être omis, même si vous êtes certain d'avoir coupé le bon disjoncteur. Placez simplement le testeur en contact avec les fils et le boîtier de l'interrupteur pour confirmer qu'aucun courant ne circule. Si votre testeur indique la présence de courant, ne procédez pas et vérifiez immédiatement l'état du disjoncteur.

Une autre mesure de sécurité consiste à informer les autres occupants de votre domicile que vous travaillez sur l'installation électrique. Vous pouvez placer un petit panneau d'avertissement près du disjoncteur pour éviter qu'une personne innocente ne réenclenche le circuit pendant que vous travaillez. Enfin, si vous avez la moindre hésitation ou si vous ne vous sentez pas à l'aise, n'hésitez pas à contacter un électricien professionnel. Votre sécurité vaut bien l'investissement.

Identifier les fils et le schéma de câblage de votre installation

Avant de brancher un interrupteur volet roulant, vous devez identifier précisément les différents fils de votre installation électrique. Le fil rouge ou marron représente généralement le fil de phase (conducteur), le fil bleu correspond au neutre, et le fil jaune et vert constitue le fil de terre ou de protection. Cette dernière couleur est cruciale pour votre sécurité, car elle assure une protection en cas de défaut électrique. Examinez attentivement le schéma fourni avec votre interrupteur volet roulant. Ce schéma indiquera précisément quels fils doivent être reliés à quels points de connexion de l'interrupteur. Les interrupteurs de volet roulant comportent généralement cinq bornes : deux pour l'arrivée du courant (phase et neutre), et trois pour la connexion au moteur permettant l'ouverture, la fermeture et l'arrêt.

Si vous ne trouvez pas le schéma original, consultez la documentation du fabricant ou contactez directement le service client. Ne partez jamais du principe que vous savez où connecter les fils sans documentation précise. La configuration incorrecte peut endommager le moteur ou créer un risque d'incendie. Si vous remplacez un ancien interrupteur, prenez une photo de l'ancien câblage avant de le retirer pour vous servir de référence.

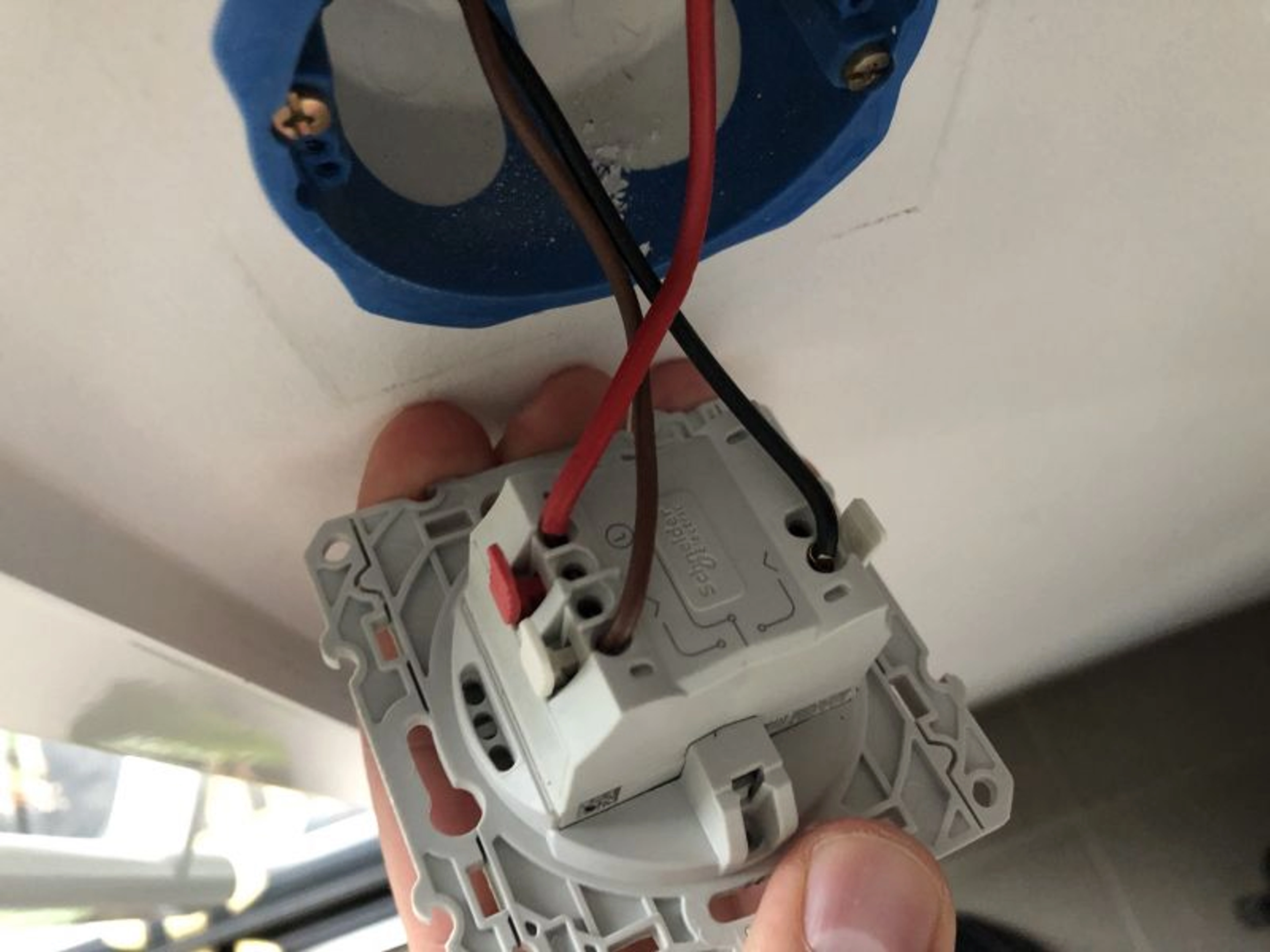

Procédure détaillée de branchement de l'interrupteur

Pour brancher correctement votre interrupteur volet roulant, commencez par retirer environ deux centimètres de gaine isolante à l'extrémité de chaque fil électrique. Utilisez une pince à dénuder appropriée pour cette opération, en veillant à ne pas endommager le cuivre sous-jacent. Un cuivre endommagé peut créer des points faibles dans la connexion et augmenter la résistance électrique. Insérez ensuite le fil de phase dans la borne prévue à cet effet selon le schéma de votre interrupteur. Serrez fermement la vis de la borne avec un tournevis, mais ne forcez pas excessivement pour éviter de casser la vis ou le cuivre. Procédez de la même manière pour le fil neutre sur sa borne dédiée. Vérifiez à plusieurs reprises que les connexions sont bien serrées en tirant légèrement sur les fils – ils ne doivent pas glisser.

Maintenant, reliez les trois fils sortant du moteur du volet roulant aux bornes appropriées de l'interrupteur selon le schéma fourni. Le fil terre du moteur doit être connecté à la borne de terre de l'interrupteur. Une fois toutes les connexions effectuées, inspectez visuellement l'ensemble du travail. Cherchez les signes d'isolant endommagé, les connexions mal serrées ou tout fil nu exposé. Utilisez le ruban adhésif électrique pour envelopper complètement les points de connexion, en superposant légèrement les couches pour garantir une isolation optimale. Enrobez généreusement chaque point de connexion, au moins deux à trois fois le tour. Cette étape supplémentaire de protection prévient les courts-circuits causés par l'humidité ou les contacts accidentels.

Les différents types de branchement selon votre installation

Le branchement d'un interrupteur volet roulant varie légèrement selon que votre moteur dispose déjà d'une boîte de commande ou non. Si votre installation dispose d'une boîte de commande centralisée, vous devrez simplement brancher l'interrupteur en parallèle avec les connexions existantes. Cette configuration est courante dans les installations modernes et offre une meilleure organisation électrique. Pour les installations sans boîte de commande, le branchement direct du fil de phase et du fil neutre sur l'interrupteur est nécessaire. Dans ce cas, assurez-vous que l'interrupteur que vous utilisez est évalué pour gérer la puissance totale du moteur du volet roulant. Un interrupteur sous-dimensionné peut surchauffer et créer un incendie.

Si vous avez plusieurs volets roulants à commande, vous pouvez opter pour un interrupteur multicommande. Ce type d'interrupteur avancé permet de contrôler plusieurs moteurs indépendants depuis une seule interface. Le branchement reste fondamentalement similaire, mais nécessite de comprendre comment mapper chaque moteur à son canal de commande respectif sur l'interrupteur.

Mise en service et tests de fonctionnement

Une fois le branchement de l'interrupteur volet roulant terminé, il est essentiel de procéder à une série de tests avant d'utiliser le système à pleine capacité. Rétablissez lentement l'alimentation en basculant progressivement le disjoncteur. Observez attentivement l'interrupteur et le moteur pour détecter toute odeur anormale, production de chaleur excessive ou scintillement. Testez d'abord le bouton de fermeture en appuyant doucement. Le volet roulant doit descendre régulièrement sans bruit anormal. Arrêtez le mouvement en appuyant sur le bouton central. Testez ensuite le bouton d'ouverture pour vérifier que le volet monte correctement. Si le volet roulant se déplace dans la direction opposée à ce qui est prévu, cela indique une mauvaise connexion des fils au moteur. Ne continuez pas à utiliser le système et corrigez immédiatement le branchement.

Vérifiez également que les vitesses d'ouverture et de fermeture sont constantes. Une vitesse saccadée ou irrégulière peut indiquer un problème de connexion. Laissez le volet roulant parcourir plusieurs cycles complets (ouverture puis fermeture) pour confirmer que tout fonctionne correctement. Si après tous ces tests le système fonctionne normalement, vous pouvez considérer que le branchement est réussi.

Optimiser votre interrupteur pour plus de confort

Après avoir branché avec succès votre interrupteur volet roulant, vous pouvez envisager certaines améliorations pour optimiser votre confort d'utilisation. Les interrupteurs programmables ou temporisés permettent par exemple de programmer l'ouverture et la fermeture des volets à des heures spécifiques de la journée. Cette fonctionnalité est particulièrement utile pour la domotique et l'économie d'énergie. Les interrupteurs avec détecteur de présence offrent une autre couche d'automatisation. Ces dispositifs détectent les mouvements et peuvent automatiquement ouvrir ou fermer les volets en réaction. Certains modèles incluent également des capteurs de lumière qui ajustent les volets en fonction de la luminosité extérieure, optimisant ainsi la gestion thermique de votre habitation.

Si vous envisagez une installation plus sophistiquée, les systèmes de contrôle à distance via smartphone ou tablette deviennent de plus en plus accessibles. Ces systèmes permettent de commander votre interrupteur volet roulant de n'importe où, ce qui est particulièrement pratique lorsque vous voyagez ou lorsque vous oubliez simplement de fermer les volets avant de sortir.

Dépannage et entretien de volets roulants électriques

Comme pour tout système électrique, la maintenance régulière de votre installation garantit sa longévité. Inspectez périodiquement les connexions de votre interrupteur pour vous assurer qu'aucun fil ne s'est desserré avec le temps et l'usage répétés. Une connexion lâche peut provoquer une résistance augmentée, ce qui engendre une production de chaleur et potentiellement des défaillances. Si votre interrupteur volet roulant cesse de fonctionner correctement, commencez par les vérifications basiques. Assurez-vous que le disjoncteur n'a pas sauté et que l'alimentation est présente au niveau de l'interrupteur. Testez avec le testeur électrique pour confirmer la présence du courant. Si le courant est présent mais que le volet ne bouge pas, le problème réside probablement dans le moteur ou le mécanisme du volet plutôt que dans l'interrupteur lui-même.

Pour des solutions détaillées aux problèmes courants, nous vous recommandons de consulter notre article sur les solutions quand un interrupteur de volet roulant ne fonctionne plus. Cet article approfondi couvre les défauts les plus fréquents et comment les résoudre efficacement sans intervention d'un professionnel.

Quand faire appel à un électricien professionnel

Bien que brancher un interrupteur volet roulant soit généralement à la portée d'un bricoleur expérimenté, certaines situations demandent l'intervention d'un professionnel. Si votre habitation est très ancienne et dispose d'une installation électrique datée, un électricien pourra évaluer si votre système peut supporter la charge supplémentaire d'un moteur de volet roulant. Si vous n'êtes pas à l'aise avec l'électricité, si vous découvrez une anomalie pendant l'installation, ou si vous rencontrez une situation non couverte par ce guide, il est préférable de faire appel à un professionnel. Le coût d'une intervention professionnelle est minime comparé aux risques potentiels d'une installation mal effectuée.

Les électriciens agréés disposent également de connaissances à jour sur les normes de sécurité en vigueur et peuvent vérifier la conformité de votre installation. Ils peuvent également vous conseiller sur les améliorations possibles pour votre système de volets roulants et vous suggérer des options plus avancées adaptées à votre usage.

Conclusion et prochaines étapes

Brancher un interrupteur volet roulant est un projet réalisable pour la plupart des particuliers, à condition de respecter les consignes de sécurité et de suivre minutieusement les instructions. Vous avez maintenant tous les éléments en main pour installer votre interrupteur avec confiance, en comprenant chaque étape du processus et les raisons de chaque action. L'installation réussie d'un interrupteur volet roulant vous offre une plus grande autonomie dans la gestion de votre habitation et peut contribuer à améliorer votre efficacité énergétique. Prenez le temps de faire le travail correctement, ne précipitez pas les étapes, et n'hésitez pas à revérifier vos connexions.
