Branchement d'un portail électrique : guide complet

Saviez-vous qu'une simple erreur de raccordement peut immobiliser un portail motorisé dès sa première utilisation et parfois endommager durablement sa carte électronique ? De nombreux propriétaires investissent dans une motorisation performante sans accorder suffisamment d'attention à l'installation électrique qui la fait fonctionner. Pourtant, le succès d'une automatisation repose autant sur la qualité du moteur que sur la précision du câblage. Un raccordement mal réalisé peut entraîner des dysfonctionnements, des coupures répétées ou des problèmes de sécurité.

Le branchement  de portail électrique constitue donc une étape essentielle dans tout projet d'automatisation. Qu'il s'agisse d'un portail battant ou coulissant, chaque équipement doit être relié correctement à la centrale de commande afin d'assurer un fonctionnement fluide et sécurisé. Dans ce guide complet, découvrez les principes fondamentaux du raccordement, les schémas les plus courants, les erreurs à éviter et les bonnes pratiques pour garantir la fiabilité de votre installation.

Comprendre le fonctionnement d'un portail motorisé

Avant d'aborder le branchement portail électrique, il est important de comprendre comment fonctionne une motorisation. Un portail automatique repose sur plusieurs éléments qui communiquent entre eux grâce à une centrale électronique. Celle-ci reçoit les commandes envoyées par les télécommandes ou les accessoires de contrôle d'accès, puis transmet les informations nécessaires aux moteurs afin de lancer les mouvements d'ouverture ou de fermeture.

La centrale gère également les dispositifs de sécurité comme les cellules photoélectriques ou les détecteurs d'obstacles. Grâce à ces équipements, le portail peut s'arrêter automatiquement lorsqu'une personne ou un véhicule se trouve sur sa trajectoire. Cette coordination permanente entre les différents composants explique pourquoi la qualité du raccordement électrique est si importante.

Pourquoi le branchement portail électrique est une étape décisive ?

Une motorisation de portail fonctionne grâce à un ensemble de connexions précises. Chaque câble possède un rôle spécifique et doit être raccordé à la bonne borne de la centrale électronique. Une erreur peut provoquer des comportements imprévisibles, comme une ouverture partielle, une fermeture incomplète ou l'absence totale de réaction du système.

Un bon branchement portail électrique garantit non seulement le bon fonctionnement du portail, mais contribue également à sa durée de vie. Les moteurs travaillent dans de meilleures conditions lorsque l'alimentation est stable et que les informations circulent correctement entre les différents équipements. À long terme, cela réduit les risques de panne et limite les frais de maintenance.

Les équipements indispensables à une installation portail électrique

Une installation de  portail électrique moderne ne se limite pas au moteur. Plusieurs composants interviennent pour assurer confort, sécurité et fiabilité.

La centrale de commande constitue le cœur du système. Elle coordonne l'ensemble des opérations et permet de paramétrer les différents modes de fonctionnement. Les moteurs assurent quant à eux le mouvement du portail, tandis que les cellules photoélectriques surveillent la zone de passage afin de prévenir tout risque de collision.

À cela s'ajoutent souvent un feu clignotant, des télécommandes, un clavier à code ou encore un interphone vidéo. Tous ces éléments doivent être intégrés dès la phase de conception afin de prévoir un câblage de portail électrique adapté.

Comment préparer le terrain avant le branchement d'un portail électrique ?

La réussite d'un raccordement commence bien avant l'installation des câbles. Une préparation rigoureuse du chantier permet d'éviter de nombreuses complications.

L'alimentation électrique doit être anticipée dès le départ. Dans la majorité des cas, une ligne dédiée est créée depuis le tableau principal afin d'alimenter exclusivement la motorisation. Cette ligne doit être protégée par les dispositifs de sécurité appropriés afin de garantir une utilisation sans risque.

Les gaines destinées à recevoir les câbles doivent également être correctement dimensionnées. Elles permettent de protéger les conducteurs contre l'humidité, les chocs et les agressions extérieures. Une planification minutieuse facilite grandement les opérations de raccordement et de maintenance futures.

Branchement d'un portail électrique : les étapes essentielles

Le branchement d'un portail électrique suit une logique précise qui doit être respectée pour éviter les erreurs.

La première étape consiste à raccorder l'alimentation principale à la centrale de commande. Celle-ci distribue ensuite l'énergie nécessaire à tous les équipements du système. Une fois cette alimentation en place, les moteurs peuvent être connectés selon les indications fournies par le fabricant.

Les dispositifs de sécurité sont ensuite reliés à la centrale. Les cellules photoélectriques occupent une place essentielle puisqu'elles permettent d'interrompre le mouvement du portail lorsqu'un obstacle est détecté. Enfin, les accessoires comme le feu clignotant, l'interphone ou le clavier à code sont raccordés avant les phases de test et de programmation.

Schéma portail battant : comprendre son architecture

Le schéma portail battant est généralement plus complexe que celui d'un portail coulissant. Cette différence s'explique par la présence de deux vantaux qui doivent fonctionner de manière parfaitement synchronisée.

Chaque moteur dispose de ses propres connexions et doit recevoir des informations précises de la part de la centrale électronique. Le schéma représente également les cellules de sécurité, les commandes d'ouverture et les différents accessoires susceptibles d'être installés.

Comprendre ce type de schéma permet de mieux identifier les différents circuits et facilite les opérations de dépannage lorsqu'un problème survient.

Les spécificités du portail battant

Le portail battant nécessite une coordination permanente entre ses deux moteurs. Lors de l'ouverture, un vantail démarre généralement légèrement avant l'autre afin d'éviter toute interférence mécanique. Cette synchronisation est entièrement gérée par la centrale électronique.

La qualité du raccordement joue donc un rôle majeur dans la fluidité des mouvements. Une erreur de câblage peut perturber cette séquence et entraîner un fonctionnement irrégulier.

Les avantages de cette configuration

Le portail battant reste l'une des solutions les plus répandues dans les habitations individuelles. Il s'adapte à de nombreuses configurations et permet d'accéder à une large gamme de motorisations. Son installation demeure relativement accessible lorsque l'espace de débattement est suffisant.

Schéma câblage portail électrique coulissant : tout savoir

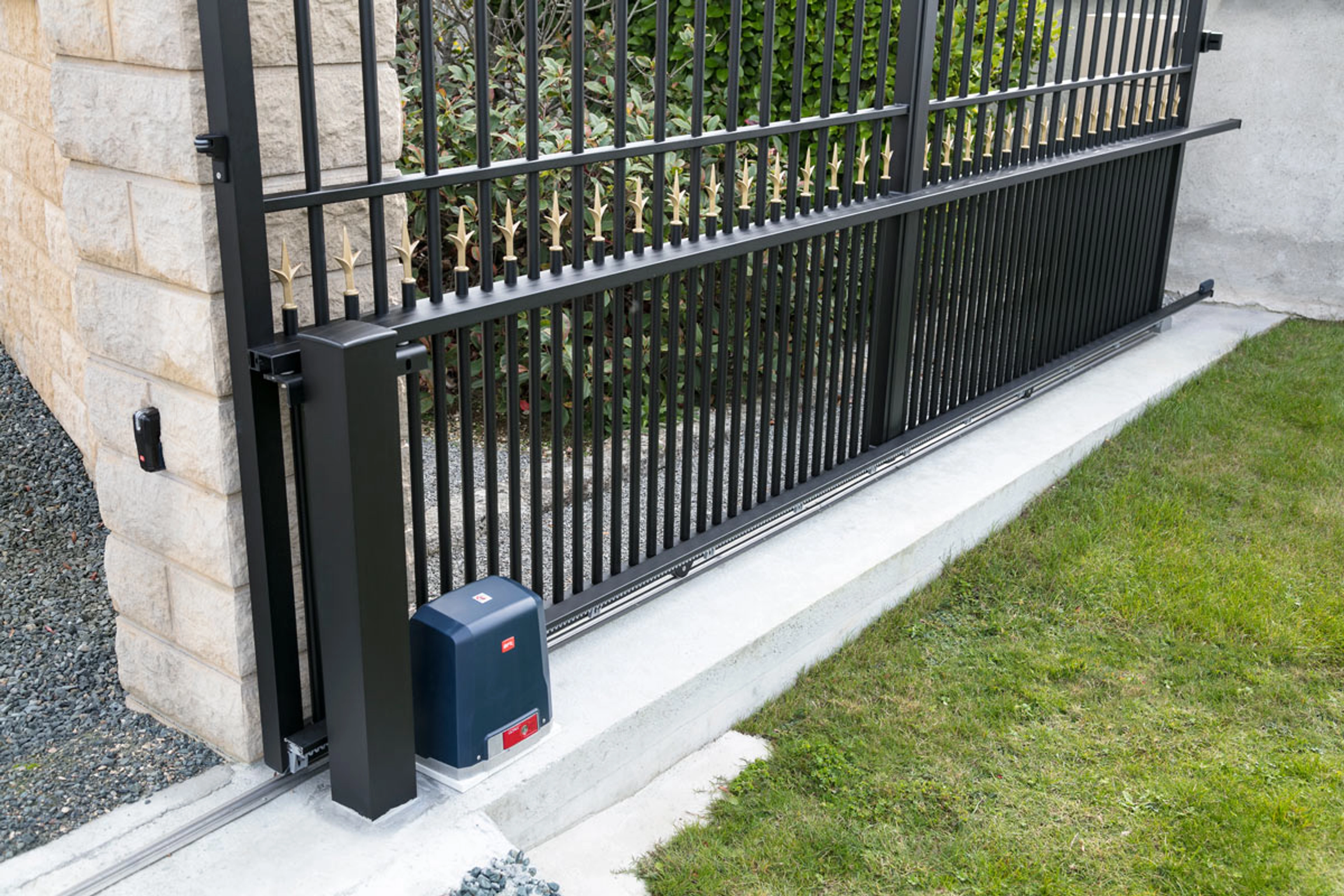

Le schéma câblage portail électrique coulissant présente une architecture différente. Contrairement au portail battant, le système repose généralement sur un seul moteur chargé de déplacer l'ensemble du portail grâce à une crémaillère.

Cette configuration simplifie le raccordement électrique puisque le nombre de connexions est moins important. La centrale électronique pilote directement le moteur tout en surveillant les dispositifs de sécurité et les commandes d'ouverture.

Le schéma permet d'identifier clairement les différentes bornes ainsi que les chemins empruntés par les câbles. Cette lecture facilite considérablement les opérations d'installation et de maintenance.

Pourquoi le portail coulissant séduit de plus en plus ?

Le portail coulissant offre une excellente stabilité et nécessite moins d'espace pour fonctionner. Il constitue souvent la meilleure solution pour les terrains en pente ou les entrées disposant d'un dégagement latéral suffisant.

Son architecture simplifiée facilite également le câblage portail électrique et réduit le nombre de pièces mécaniques soumises à l'usure.

Comment lire un portail coulissant schéma ?

Un schéma  de portail coulissant permet de visualiser rapidement l'ensemble des raccordements nécessaires. Les bornes d'alimentation, les connexions moteur et les dispositifs de sécurité y sont représentés de manière claire.

Avant toute intervention, il est conseillé d'étudier attentivement ce document afin d'identifier précisément chaque connexion. Cette étape limite considérablement les risques d'erreur lors du raccordement.

Les erreurs les plus fréquentes lors du branchement portail électrique

De nombreux dysfonctionnements trouvent leur origine dans des erreurs commises pendant l'installation. L'une des plus fréquentes concerne l'inversion des fils moteur, qui peut provoquer un mouvement inverse ou empêcher le portail de fonctionner correctement.

D'autres problèmes apparaissent lorsque les câbles sont sous-dimensionnés ou insuffisamment protégés contre l'humidité. Les connexions mal serrées représentent également une cause récurrente de panne, notamment sur les installations exposées aux intempéries.

Les cellules photoélectriques mal alignées ou incorrectement raccordées peuvent enfin empêcher le portail de se fermer, même lorsque tous les autres composants fonctionnent normalement.

Comment vérifier le bon fonctionnement après l'installation ?

Une fois le raccordement terminé, plusieurs tests doivent être effectués avant la mise en service définitive. L'ouverture et la fermeture doivent s'effectuer de manière fluide, sans bruit anormal ni à-coup.

Les cellules de sécurité doivent également être vérifiées afin de s'assurer qu'elles détectent correctement les obstacles. Il est recommandé de contrôler tous les accessoires installés, notamment les télécommandes, le feu clignotant et les éventuels dispositifs de contrôle d'accès.

Cette phase de vérification permet de détecter rapidement les anomalies et de corriger les éventuels défauts avant une utilisation quotidienne.

Quelle durée de vie pour une installation correctement câblée ?

Lorsqu'il est réalisé dans les règles de l'art, un branchement portail électrique contribue directement à la longévité de l'ensemble du système. Une alimentation stable, des connexions protégées et des équipements correctement paramétrés permettent généralement d'obtenir plusieurs décennies de fonctionnement fiable.

La durée de vie dépend naturellement de la qualité du matériel et de l'entretien effectué, mais une installation bien conçue réduit considérablement les risques de panne prématurée. Elle assure également un meilleur confort d'utilisation et une sécurité accrue pour tous les utilisateurs.

Faites appel à Store 2000 pour l'installation et le raccordement de votre portail électrique

Le raccordement d'une motorisation demande des compétences en électricité, en automatisme et en sécurité. Que vous souhaitiez installer un portail battant ou coulissant, Store 2000 vous accompagne dans l'étude, l'installation et le dépannage de votre système. Grâce à une expertise reconnue dans les motorisations de portail, Store 2000 vous aide à bénéficier d'une installation fiable, sécurisée et parfaitement adaptée à votre habitation.
