Puissance moteur volet roulant : comment la calculer ?

Découvrez comment calculer la puissance d’un moteur de volet roulant selon le poids du tablier, le diamètre du tube et le couple en Nm.

28 octobre 2024
5 min de lecture
4.9/5 (127 avis)
Comment calculer la puissance d'un moteur de volet roulant : formule pour choisir le couple en Newton-mètre (Nm)

10 ans

d'expertise

Vous souhaitez connaître la puissance d’un moteur de volet roulant avant d’installer une nouvelle motorisation ou de remplacer un moteur défectueux ? Le choix du moteur dépend principalement du poids du tablier, du diamètre du tube d’enroulement et des caractéristiques de votre installation.

Un moteur mal dimensionné peut provoquer des difficultés de montée, des arrêts répétés et une usure prématurée des composants. À l’inverse, choisir un moteur adapté permet d’assurer un fonctionnement régulier et de préserver votre volet roulant.

Pour déterminer le bon modèle, vous devez d’abord calculer le poids du tablier, puis identifier le couple moteur nécessaire en Newton-mètres (Nm). Consultez ensuite les recommandations du fabricant pour vérifier la compatibilité du moteur avec votre axe et votre type de volet.

Dans ce guide, découvrez comment calculer la puissance d’un moteur de volet roulant, quelle motorisation choisir selon le poids du tablier et quelles erreurs éviter avant l’achat.

Calculer le poids du tablier de volet roulant en fonction du matériau : PVC, Alu ou Bois

Quelle est la puissance d’un moteur de volet roulant ?

La puissance d’un moteur de volet roulant peut désigner deux caractéristiques différentes : le couple mécanique et la puissance électrique.

Le couple moteur, exprimé en Newton-mètres (Nm), indique la capacité du moteur à entraîner le tube d’enroulement. C’est le critère essentiel pour déterminer si le moteur peut soulever correctement le tablier.

La puissance électrique, exprimée en watts (W), correspond à la puissance électrique absorbée ou consommée par le moteur selon les conditions de fonctionnement et les données du fabricant.

Ces deux valeurs ne sont pas interchangeables. Pour choisir un moteur tubulaire de volet roulant, il faut avant tout vérifier son couple nominal, sa capacité de levage et sa compatibilité avec l’installation.

Pourquoi faut-il choisir le bon couple moteur ?

Un moteur sous-dimensionné risque de peiner pendant la montée, de chauffer et de déclencher sa protection thermique. Il peut également s’user plus rapidement si le volet présente des frottements importants.

Un moteur surdimensionné n’est pas automatiquement une meilleure solution. Il doit rester compatible avec les attaches, le tube d’enroulement, les verrous et les caractéristiques mécaniques du volet.

Le bon dimensionnement permet donc de limiter les contraintes mécaniques et de prolonger la durée de vie de la motorisation.

comment calculer la puissance dun moteur du volet roulant

Quels critères influencent la puissance d’un moteur de volet roulant ?

Avant de calculer le couple nécessaire, plusieurs paramètres doivent être pris en compte.

1. Le poids du tablier

Le poids du tablier constitue le premier élément à déterminer. Plus le volet est lourd, plus le moteur doit fournir un effort important pour le faire monter.

Ce poids dépend notamment de la largeur et de la hauteur du volet, du matériau des lames et du profil utilisé. Un tablier en aluminium extrudé peut être beaucoup plus lourd qu’un modèle en PVC ou en aluminium à double paroi.

2. Le matériau des lames

Le matériau influence directement le poids total du tablier.

  • PVC : généralement utilisé pour les fenêtres et les ouvertures de dimensions courantes.
  • Aluminium à double paroi : courant dans les installations résidentielles, avec un poids variable selon le profil.
  • Aluminium extrudé : plus dense et souvent plus lourd, notamment pour certaines installations renforcées.
  • Bois : matériau généralement plus lourd, dont le poids dépend de l’essence et de la conception.

À titre indicatif, un tablier résidentiel en PVC ou en aluminium à double paroi peut peser autour de 4 à 6 kg/m². Les profils en aluminium extrudé et les tabliers en bois peuvent atteindre environ 9 à 12 kg/m², voire davantage selon leur conception.

Ces valeurs sont des estimations. Pour obtenir un résultat fiable, privilégiez les caractéristiques techniques du tablier ou les données du fabricant.

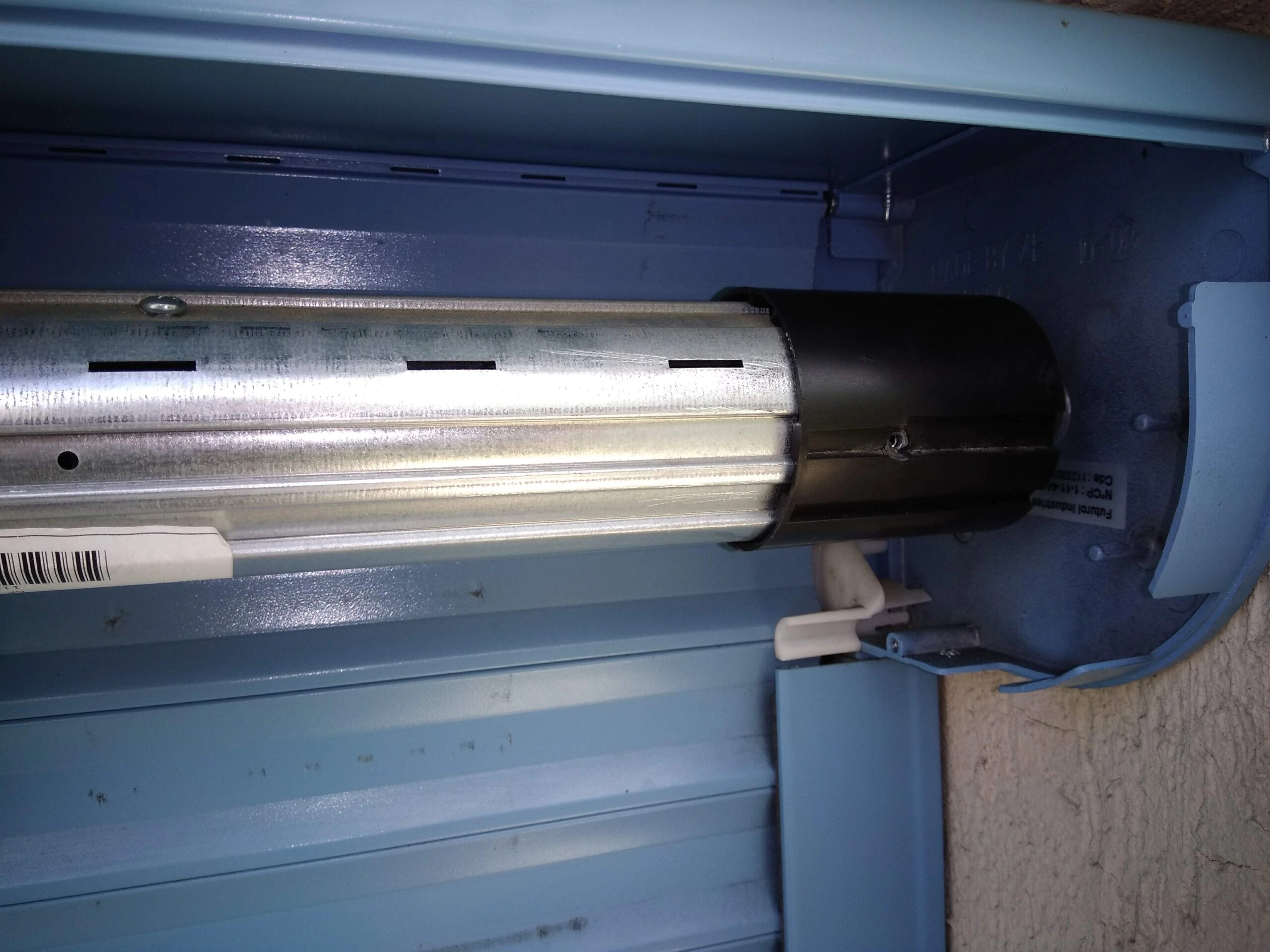

3. Le diamètre du tube d’enroulement

Le tube d’enroulement accueille le moteur tubulaire et supporte le tablier. Son diamètre influence le bras de levier et le couple nécessaire à la manœuvre.

Les dimensions courantes varient selon les systèmes, avec notamment des tubes de 40, 50 ou 60 mm. Il faut également vérifier la forme du tube et les adaptations compatibles avec le moteur.

Un moteur offrant le bon couple, mais incompatible avec le diamètre de l’axe, ne constitue pas une solution adaptée.

4. La hauteur et la largeur du volet

Les dimensions du volet permettent d’estimer la surface du tablier et donc son poids.

Plus la surface est importante, plus le tablier peut être lourd. Il faut toutefois tenir compte du matériau et du profil des lames : deux volets de dimensions identiques peuvent nécessiter des motorisations différentes.

5. L’état du mécanisme

Les frottements dans les coulisses, les attaches usées, un axe déformé ou un tablier désaligné peuvent augmenter l’effort demandé au moteur.

Si votre volet roulant remonte difficilement, ne supposez pas immédiatement que le moteur manque de puissance. Vérifiez d’abord que le mécanisme fonctionne correctement. Un moteur plus puissant ne résout pas nécessairement un problème mécanique.

Tableau de correspondance entre la surface du volet roulant et la puissance moteur nécessaire

Comment calculer la puissance d’un moteur de volet roulant ?

Pour estimer le couple nécessaire, commencez par calculer la surface du tablier, puis son poids. Utilisez ensuite ces données pour identifier une plage de couple adaptée.

Étape 1 : calculer la surface du tablier

La formule de base est la suivante :

Surface du tablier (m²) = largeur (m) × hauteur (m)

Pour une estimation plus complète, certains guides ajoutent environ 20 cm à la hauteur afin de tenir compte de la partie du tablier qui reste enroulée dans le coffre.

La formule devient alors :

Surface estimée (m²) = largeur × (hauteur + 0,20)

Cette correction est indicative. Les dimensions à retenir dépendent de la configuration du volet et de la méthode de calcul du fabricant.

Étape 2 : calculer le poids du tablier

Une fois la surface déterminée, multipliez-la par le poids estimé du matériau au mètre carré.

Poids du tablier (kg) = surface estimée (m²) × poids au m² (kg/m²)

Prenons l’exemple d’un volet roulant de 1,20 m de largeur et de 1,50 m de hauteur, avec un tablier en aluminium à double paroi estimé à 4,5 kg/m².

Surface estimée = 1,20 × (1,50 + 0,20)

Surface estimée = 2,04 m²

Poids estimé = 2,04 × 4,5

Poids estimé = 9,18 kg

Le tablier pèse donc environ 9,2 kg, hors éventuels éléments supplémentaires. Cette valeur constitue une estimation de départ pour sélectionner le moteur.

Étape 3 : déterminer le couple moteur en Nm

Le poids du tablier ne suffit pas, à lui seul, pour déterminer précisément le couple moteur. Il faut également connaître le diamètre de l’axe, la configuration du mécanisme et les caractéristiques du moteur.

Pour un premier repère, certains tableaux de sélection utilisent une estimation simplifiée du couple à partir du poids du tablier. Cette méthode peut aider à identifier une plage de moteurs à examiner, mais elle ne remplace pas l’abaque du fabricant.

Pour notre exemple, un tablier d’environ 9,2 kg peut orienter la recherche vers un moteur de faible couple, par exemple dans la gamme de 6 à 10 Nm selon la configuration. Ce n’est pas une prescription universelle : la hauteur, le diamètre du tube, les adaptations et les limites du fabricant doivent être vérifiés avant de choisir le modèle.

Ne multipliez pas simplement le poids par la hauteur pour obtenir un couple en Nm. Cette opération ne correspond pas, à elle seule, à une formule de dimensionnement correcte.

Étape 4 : vérifier le tableau de sélection du fabricant

Une fois le poids estimé, consultez l’abaque correspondant à votre moteur. Les fabricants comme Somfy et les autres spécialistes de la motorisation tubulaire fournissent des données de sélection selon le couple, le diamètre du tube et les caractéristiques de l’installation.

Vérifiez notamment :

  • Le couple nominal du moteur, exprimé en Nm.
  • La charge admissible selon le diamètre du tube.
  • Le type de tablier et la hauteur de l’installation.
  • La compatibilité des roues, couronnes et supports.
  • Les limites d’utilisation indiquées dans la notice.

Lorsque le calcul se situe entre deux catégories, ne choisissez pas automatiquement le modèle supérieur sans vérifier sa compatibilité mécanique et les préconisations du fabricant.

Un moteur de volet roulant plus puissant est-il toujours préférable

Tableau indicatif de puissance moteur pour volet roulant

Le tableau ci-dessous donne des repères généraux pour comprendre les catégories de couple disponibles. Il ne remplace pas les tableaux de charge des fabricants.

Couple moteur

Utilisation indicative

6 Nm

Petits volets légers, sous réserve de compatibilité

10 Nm

Certains volets de fenêtre de poids modéré

15 Nm

Certains volets de dimensions intermédiaires

20 Nm

Certains tabliers plus lourds ou ouvertures plus grandes

30 Nm

Certaines grandes baies ou installations plus exigeantes

40 Nm et plus

Tablier lourd ou grande installation nécessitant une étude spécifique

Ces correspondances restent indicatives. Un volet de grande surface n’exige pas toujours le même couple qu’un autre volet de dimensions identiques : le matériau, le tube et les caractéristiques mécaniques peuvent modifier le résultat.

Le meilleur choix repose sur le poids estimé du tablier et sur l’abaque du moteur envisagé, et non sur la seule taille de la fenêtre.

Quelle puissance choisir selon le type de volet roulant ?

Pour un volet roulant en PVC

Le PVC est souvent utilisé pour les ouvertures résidentielles courantes. Son poids relativement modéré permet parfois d’utiliser un moteur de faible couple.

Toutefois, la largeur du volet, la hauteur de chute et le diamètre du tube restent déterminants. Calculez le poids du tablier avant de retenir une référence.

Pour un volet roulant en aluminium

Le poids varie selon le profil des lames. Un tablier en aluminium à double paroi avec mousse isolante n’a pas nécessairement le même poids qu’un tablier en aluminium extrudé.

Avant de choisir la motorisation, vérifiez les données du fabricant et tenez compte des dimensions réelles du volet.

Pour une grande baie vitrée

Les grandes baies vitrées nécessitent une attention particulière, car leur tablier peut être lourd et occuper une surface importante.

Le diamètre du tube, la capacité de levage, les attaches et les dispositifs de verrouillage doivent être adaptés. Dans ce cas, l’utilisation d’un abaque constructeur est particulièrement importante.

Pour un volet roulant ancien

Un volet ancien peut présenter des frottements, des attaches fatiguées ou un axe usé. Avant d’augmenter le couple moteur, vérifiez l’état de l’ensemble du mécanisme.

Si le moteur est défectueux, consultez notre guide pour changer le moteur d’un volet roulant. Vous pourrez ainsi comprendre les principales étapes du remplacement et les points à vérifier avant d’installer une nouvelle motorisation.

puissance d’un moteur du volet roulant

Comment savoir si le moteur de volet roulant manque de puissance ?

Plusieurs symptômes peuvent signaler un problème de motorisation :

  • Le volet monte lentement ou s’arrête avant d’atteindre sa position haute.
  • Le moteur chauffe et se coupe après plusieurs manœuvres.
  • Le tablier semble lourd ou avance par à-coups.
  • Le moteur émet un bruit inhabituel pendant la montée.
  • Le volet fonctionne parfois, puis refuse de repartir.

Ces symptômes ne prouvent pas systématiquement que le couple moteur est insuffisant. Une panne électrique, un condensateur défectueux selon le modèle, un réglage incorrect des fins de course ou un blocage mécanique peuvent provoquer des signes similaires.

Évitez de multiplier les commandes si le moteur chauffe ou si le tablier est bloqué. Un diagnostic permet de déterminer si le problème vient du moteur, des attaches, du tube ou des coulisses.

Quand faut-il remplacer le moteur du volet roulant ?

Le remplacement peut être nécessaire lorsque le moteur ne répond plus, présente une défaillance persistante ou ne peut plus assurer la manœuvre malgré un mécanisme en bon état.

Avant d’acheter un nouveau moteur, relevez la référence de l’ancien appareil et vérifiez son couple, sa longueur, son diamètre, son type de commande et ses adaptations mécaniques.

Il est également important de confirmer que le tablier n’a pas été remplacé par un modèle plus lourd depuis l’installation initiale. Un changement de matériau ou de dimensions peut nécessiter un nouveau calcul.

Si votre volet est bloqué ou si vous constatez un dysfonctionnement mécanique, un technicien peut contrôler le système avant le remplacement. À Vigneux-sur-Seine, vous pouvez demander une intervention auprès de notre service de réparation de volet roulant

Les erreurs à éviter lors du choix de la puissance moteur

Pour choisir correctement un moteur de volet roulant, évitez les erreurs suivantes :

Se fier uniquement à la surface du volet. Deux tabliers de même taille peuvent avoir des poids très différents selon le matériau et le profil des lames.

Confondre watts et Newton-mètres. Les watts indiquent une puissance électrique, tandis que les Nm expriment le couple mécanique. Pour la capacité de levage, vérifiez le couple nominal et les données du fabricant.

Négliger le diamètre du tube. Le moteur doit être compatible avec l’axe et les adaptations mécaniques de votre volet.

Installer un moteur plus puissant sans diagnostic. Un blocage dans les coulisses ou une attache endommagée doit être réparé avant de modifier la motorisation.

Ignorer les recommandations du fabricant. Les tableaux de charge et les notices permettent de confirmer le choix du moteur selon les caractéristiques réelles de l’installation.

Comment choisir la bonne puissance moteur pour votre volet roulant ?

Le choix de la puissance d’un moteur de volet roulant repose avant tout sur le poids du tablier, le diamètre du tube d’enroulement et la compatibilité mécanique de l’installation.

Commencez par mesurer le volet, estimez son poids en fonction du matériau, puis identifiez le couple moteur approprié à l’aide de l’abaque du fabricant. Vérifiez également les adaptations et les limites d’utilisation avant d’acheter votre moteur.

Si vous hésitez entre plusieurs modèles ou si votre volet présente des difficultés de fonctionnement, faites contrôler le mécanisme par un professionnel. Store 2000 peut vous accompagner dans le diagnostic, la réparation et le remplacement de votre motorisation.

FAQ : puissance moteur volet roulant

Informations importantes

Le couple nécessaire dépend du poids du tablier, du diamètre du tube et des caractéristiques du mécanisme. Des moteurs de 6, 10, 15 ou 20 Nm sont utilisés dans différentes configurations résidentielles, mais le choix final doit être confirmé par l’abaque du fabricant.

Commencez par calculer la surface du tablier, puis estimez son poids selon le matériau. Utilisez ensuite le tableau de sélection du fabricant pour déterminer le couple en Nm adapté au poids, au diamètre du tube et à l’installation

Le Newton-mètre (Nm) mesure le couple mécanique fourni par le moteur. Le watt (W) mesure la puissance électrique. Pour choisir la capacité de levage d’un moteur tubulaire, le couple nominal et les caractéristiques de charge sont des critères essentiels.

Le choix dépend du type de lame. Un tablier en aluminium à double paroi peut être plus léger qu’un tablier en aluminium extrudé. Calculez le poids estimé et consultez l’abaque du fabricant avant de choisir le couple moteur.

Non. Un couple supérieur n’est pas nécessairement adapté à votre installation. Il faut respecter les limites du tube, des attaches et des autres composants, ainsi que les recommandations du fabricant.

Le moteur peut être sous-dimensionné, mais le problème peut également venir de coulisses encrassées, d’un tablier désaligné, d’attaches abîmées ou d’une défaillance électrique. Un contrôle permet d’identifier la cause avant d’envisager un remplacement.
