Comment démonter un volet roulant électrique étape par étape ?

Découvrez les étapes pour démonter un volet roulant électrique en toute sécurité afin de faciliter sa réparation ou son remplacement.

25 juin 2023
5 min de lecture
4.9/5 (127 avis)

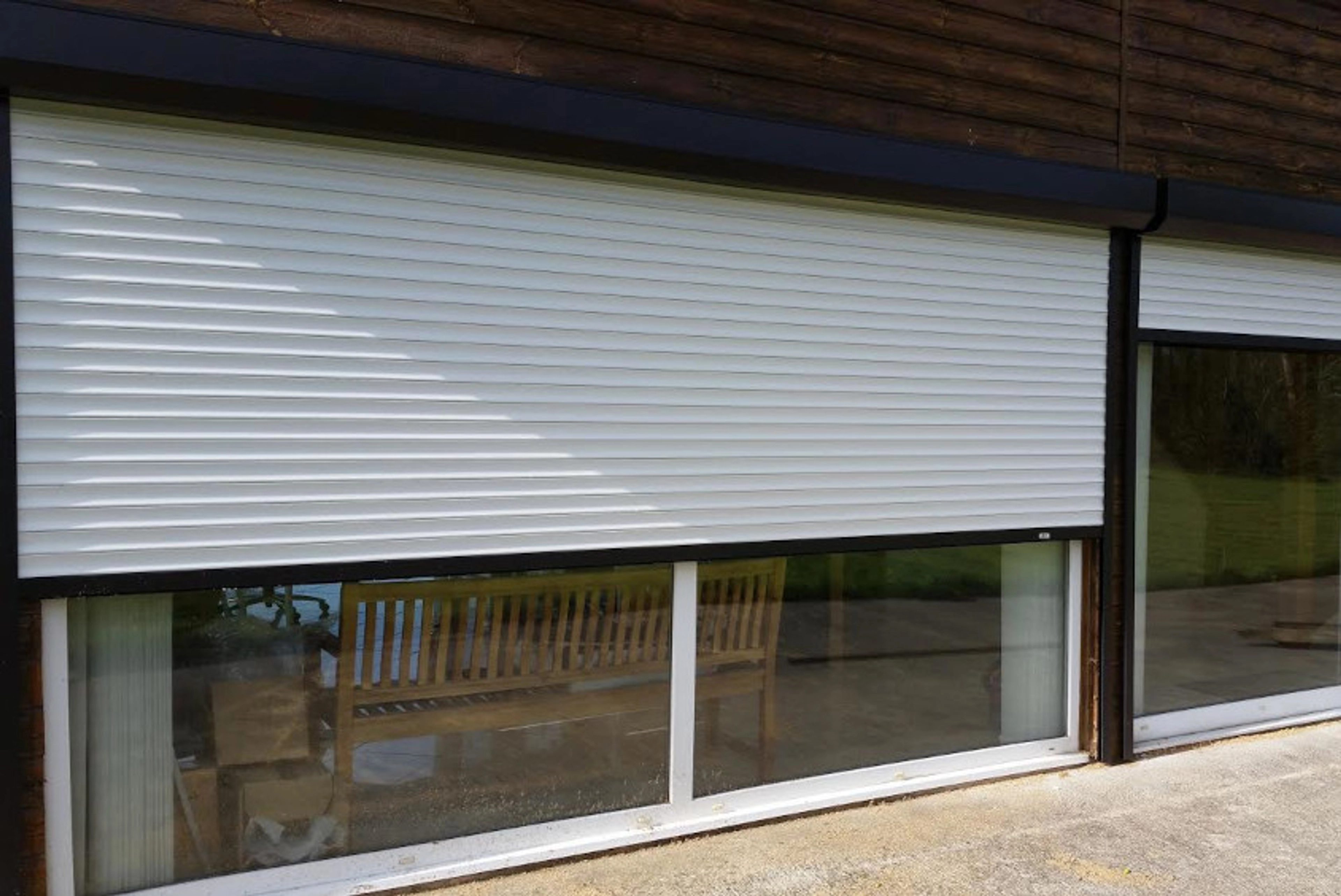

Tutoriel : comment démonter un volet roulant électrique encastrable via la trappe de visite

10 ans

d'expertise

Démonter un volet roulant électrique peut être nécessaire pour remplacer un moteur défectueux, réparer un tablier endommagé ou accéder à un mécanisme bloqué. Cette opération demande toutefois de la méthode, car plusieurs éléments doivent être retirés dans un ordre précis : le coffre, les attaches du tablier, l'axe d'enroulement et éventuellement le moteur tubulaire.

Que votre installation soit encastrée dans le mur ou posée en rénovation, il est important d'identifier son système de fixation avant de commencer. Une mauvaise manipulation peut endommager les lames, les supports ou les raccordements électriques.

Dans ce guide, découvrez comment démonter un volet roulant électrique étape par étape, quels outils préparer et quelles précautions respecter pour intervenir sans détériorer votre installation.

démonter un volet roulant électrique

Pourquoi démonter un volet roulant électrique ?

Le démontage d'un volet roulant électrique intervient généralement lorsqu'une réparation ou un remplacement de pièce nécessite d'accéder au mécanisme intérieur. Avant de déposer toute l'installation, il est cependant important d'identifier l'origine du problème.

Plusieurs situations peuvent justifier cette intervention :

  • Un moteur électrique défectueux : le volet ne monte plus, ne descend plus ou s'arrête brusquement malgré une commande fonctionnelle.
  • Un tablier endommagé : certaines lames sont cassées, déformées ou sorties des coulisses.
  • Un axe d'enroulement désaxé : le tablier s'enroule de travers et provoque des frottements pendant son fonctionnement.
  • Un mécanisme bloqué : une attache détériorée, une pièce déplacée ou un obstacle empêche le mouvement du volet.
  • Un remplacement complet : le démontage devient nécessaire lors de travaux de rénovation ou de changement de menuiserie.

Il n'est toutefois pas toujours nécessaire de retirer l'ensemble du volet. Lorsque le problème concerne uniquement une lame endommagée, il est parfois possible de la remplacer sans démonter tout le mécanisme, notamment en suivant les étapes pour changer une lame de volet roulant PVC sans démontage.

Quels outils prévoir pour démonter un volet roulant électrique ?

Une bonne préparation permet de limiter les manipulations inutiles et de faciliter le remontage. Le matériel dépend du modèle de volet et du type de coffre, mais certains outils sont généralement indispensables.

Voici les principaux équipements à prévoir :

  • Un tournevis plat et un tournevis cruciforme pour retirer les vis du coffre et des supports.
  • Une perceuse-visseuse pour les fixations compatibles.
  • Une pince multiprise pour manipuler certaines attaches mécaniques.
  • Une clé à cliquet ou des clés adaptées aux fixations de l'axe.
  • Un testeur de tension adapté pour vérifier l'absence de courant.
  • Un escabeau stable pour accéder au coffre.
  • Des gants de protection et des lunettes de sécurité.
  • Un récipient pour conserver les vis et les petites pièces démontées.

Il est également conseillé de prévoir un téléphone pour photographier le mécanisme avant de retirer ses différents composants. Ces photos serviront de repères lors du remontage.

Volet roulant sorti du rail

Quelles précautions prendre avant le démontage d'un volet roulant électrique ?

Le démontage d'un volet motorisé nécessite quelques précautions indispensables, notamment en raison de la présence de composants électriques et de pièces mécaniques en mouvement.

Couper l'alimentation électrique

Avant toute intervention sur le moteur ou les raccordements, coupez le circuit électrique correspondant au volet depuis le tableau électrique. Vérifiez ensuite l'absence de tension avec un appareil de mesure adapté.

Ne vous contentez pas d'actionner l'interrupteur mural : celui-ci ne garantit pas l'absence d'alimentation électrique.

Si vous ne maîtrisez pas les raccordements électriques, confiez la déconnexion du moteur à un professionnel qualifié.

Positionner correctement le tablier

Lorsque le moteur fonctionne normalement, faites descendre complètement le tablier avant de couper l'alimentation. Cette position facilite l'accès aux attaches qui relient les premières lames au tube d'enroulement.

Si le volet est bloqué, ne forcez pas sur le mécanisme et ne tentez pas de faire tourner le moteur manuellement sans connaître son système de secours.

Identifier le type de coffre

Les volets roulants électriques possèdent plusieurs configurations :

  • Coffre intérieur : accessible depuis l'intérieur du logement, généralement au-dessus de la fenêtre.
  • Coffre tunnel : intégré dans la maçonnerie, souvent accessible par une sous-face démontable.
  • Coffre de rénovation : installé à l'extérieur ou à l'intérieur de la menuiserie, avec un accès généralement plus direct.

Cette identification permet de déterminer la méthode d'ouverture adaptée à votre installation.

Protéger les éléments environnants

Dégagez l'espace de travail, stabilisez votre escabeau et prévoyez une aide pour soutenir les éléments encombrants. Un axe motorisé peut être lourd et difficile à manipuler seul.

démonter un volet roulant électrique

Comment démonter un volet roulant électrique étape par étape ?

Le démontage doit suivre un ordre logique afin de préserver les différents composants. La méthode ci-dessous concerne un volet roulant motorisé classique, mais certaines fixations peuvent varier selon le fabricant et le modèle.

Étape 1 : ouvrir le coffre du volet roulant électrique

Commencez par repérer le système d'ouverture du coffre. Selon l'installation, le capot peut être fixé avec des vis, des clips ou un système de verrouillage spécifique.

Dévissez les fixations visibles, puis retirez délicatement la façade ou la sous-face du coffre. Si le panneau résiste, vérifiez qu'aucune vis ou fixation supplémentaire ne le maintient.

Évitez de faire levier brutalement avec un tournevis, car vous risquez de fissurer le capot ou d'endommager les clips.

Une fois le coffre ouvert, vous devez pouvoir observer le tube d'enroulement, le moteur, les attaches du tablier et les supports latéraux.

Étape 2 : détacher le tablier du tube d'enroulement

Le tablier correspond à l'ensemble des lames qui constituent la partie mobile du volet roulant. Il est relié au tube d'enroulement par des attaches situées au niveau de la première lame.

Repérez le type de fixation utilisé :

  • Des attaches rigides ou verrous de sécurité.
  • Des attaches souples.
  • Des ressorts de liaison.
  • Des fixations vissées selon certains modèles.

Retirez les attaches conformément au système installé, sans tirer brutalement sur les lames.

Maintenez le tablier pour éviter qu'il ne tombe ou ne se déroule brusquement. Si certaines lames sont déformées ou coincées dans les coulisses, ne forcez pas leur extraction.

Étape 3 : retirer le tablier des coulisses

Une fois les attaches libérées, vous pouvez dégager le tablier du tube d'enroulement.

Selon la configuration, il peut être nécessaire de le faire glisser progressivement hors des coulisses latérales. Procédez avec précaution afin de ne pas tordre les lames ni détériorer les joints de guidage.

Si le tablier présente des dommages importants, vérifiez que les lames ne restent pas accrochées dans les rails avant de poursuivre.

Étape 4 : démonter l'axe d'enroulement

L'axe d'enroulement est le tube métallique autour duquel le tablier s'enroule. Il est généralement maintenu par un support moteur d'un côté et une pièce de maintien appelée calotte de l'autre.

Pour le retirer :

  1. Repérez les fixations des supports latéraux.
  2. Identifiez le système de maintien de la calotte et du support moteur.
  3. Retirez les vis, clips ou goupilles prévus par le fabricant.
  4. Soutenez l'axe pendant la libération de ses fixations.
  5. Dégagez progressivement le tube sans exercer de contrainte sur le moteur.

La méthode exacte dépend du système d'enroulement. Certains axes sont équipés de supports clipsés, tandis que d'autres utilisent des fixations vissées.

Ne retirez jamais un support sans avoir préalablement sécurisé le poids de l'axe.

Étape 5 : retirer le moteur du volet roulant électrique

Si votre intervention concerne le remplacement du moteur, vous devez maintenant accéder à son emplacement dans le tube d'enroulement.

Le moteur tubulaire est généralement maintenu par une tête moteur fixée à un support et par une bague d'entraînement placée à l'intérieur du tube.

Après avoir sécurisé l'ensemble et fait déconnecter le raccordement électrique hors tension par une personne qualifiée, procédez selon le modèle :

  • Libérez la tête moteur de son support.
  • Identifiez les éventuelles vis ou fixations de maintien.
  • Retirez les éléments de blocage prévus par le fabricant.
  • Faites coulisser progressivement le moteur hors du tube d'enroulement.

Ne tirez pas sur le câble d'alimentation pour extraire le moteur. Prenez également soin de conserver la roue d'entraînement, la couronne et les éventuelles bagues de fixation.

Le moteur peut ensuite être remplacé par un modèle compatible avec les dimensions du tube, le poids du tablier et les caractéristiques de l'installation.

démonter un volet roulant électrique

Comment démonter un volet roulant électrique encastré ?

Le volet roulant électrique encastré possède un coffre intégré dans la maçonnerie ou dans le linteau. Cette configuration permet de dissimuler le mécanisme, mais rend parfois son accès plus difficile.

Avant de commencer, recherchez la trappe de visite. Elle peut se trouver sous le coffre, sur sa façade intérieure ou derrière un habillage démontable.

Repérer et ouvrir la trappe de visite

Examinez attentivement la partie supérieure de la fenêtre afin de localiser les fixations du panneau d'accès.

Selon le modèle, la trappe peut être maintenue par des vis, des clips ou des joints. Retirez uniquement les éléments prévus pour être démontés et évitez d'endommager l'habillage ou les finitions.

Si le coffre est recouvert de peinture ou intégré dans un doublage, prenez le temps d'identifier les limites du panneau avant toute manipulation.

Accéder au mécanisme intérieur

Une fois la trappe retirée, vous pouvez repérer les composants du volet : tube d'enroulement, attaches du tablier, moteur et supports latéraux.

L'espace disponible étant souvent limité, utilisez des outils adaptés et photographiez chaque fixation avant de la retirer.

Déposer le tablier et l'axe

La dépose suit le même principe que pour un volet roulant classique : libérer les attaches du tablier, dégager les lames, puis retirer l'axe d'enroulement après avoir sécurisé ses supports.

Dans certains coffres encastrés, l'espace ne permet pas de sortir directement le tube. Il faut alors identifier la configuration du caisson et les possibilités de démontage prévues par le fabricant.

N'agrandissez pas une ouverture et ne cassez pas un habillage sans avoir vérifié la nature de la structure et l'emplacement des équipements électriques.

remplacement condensateur volet roulant Somfy

Comment démonter le moteur d'un volet roulant électrique ?

Le démontage du moteur nécessite une attention particulière, car il s'agit d'un composant électrique installé à l'intérieur du tube d'enroulement.

Avant de le retirer, identifiez le type de motorisation.

Moteur filaire

Le moteur filaire est généralement commandé par un interrupteur mural. Il est relié à une alimentation électrique par un câble.

Avant son extraction, le raccordement doit être mis hors tension et déconnecté par une personne compétente. Repérez les connexions et les éléments de fixation afin de faciliter le remplacement.

Moteur radio

Le moteur radio fonctionne à l'aide d'une télécommande ou d'une commande murale sans fil. Son démontage mécanique est similaire à celui d'un moteur filaire, mais la configuration électronique peut varier.

Certains modèles intègrent directement le récepteur dans le moteur. D'autres utilisent un module séparé qu'il faut identifier avant toute intervention.

Moteur solaire

Un volet roulant solaire possède une batterie et un panneau photovoltaïque. Il ne suffit donc pas de couper le disjoncteur pour sécuriser l'ensemble.

Il faut respecter la procédure d'isolement indiquée par le fabricant pour le panneau, la batterie et le moteur. En cas de doute, confiez cette intervention à un professionnel.

ouvrir volet roulant électrique somfy sans électricité

Quelles erreurs éviter pendant le démontage d'un volet roulant électrique ?

Certaines erreurs peuvent endommager le mécanisme ou compliquer considérablement le remontage.

Voici les principales précautions à respecter :

  • Oublier de couper l'alimentation : intervenir sur un moteur encore alimenté expose à un risque électrique.
  • Forcer sur le coffre : une ouverture brutale peut casser les clips ou déformer le capot.
  • Retirer les attaches sans soutenir le tablier : les lames risquent de tomber ou de se désolidariser.
  • Démonter l'axe sans le maintenir : son poids peut provoquer une chute ou détériorer les supports.
  • Tirer sur le câble du moteur : cela peut abîmer les connexions électriques.
  • Mélanger les pièces : les vis, bagues et fixations doivent être conservées et identifiées.
  • Remplacer le moteur par un modèle incompatible : la puissance, le diamètre et les caractéristiques doivent correspondre au volet.

Un démontage méthodique permet de préserver les pièces encore fonctionnelles et de limiter les réparations supplémentaires.

Quand faire appel à un professionnel pour démonter un volet roulant électrique ?

Le démontage peut être réalisé par un particulier expérimenté lorsque l'accès au mécanisme est simple et que l'intervention ne nécessite aucune manipulation électrique non maîtrisée.

En revanche, certaines situations nécessitent l'intervention d'un technicien :

  • Le volet est bloqué et le tablier ne peut pas être dégagé normalement.
  • Le coffre est difficilement accessible ou intégré dans la maçonnerie.
  • Le moteur doit être déconnecté ou remplacé.
  • L'axe d'enroulement est déformé ou ses supports sont endommagés.
  • Le tablier est sorti des coulisses ou présente plusieurs lames cassées.
  • Le mécanisme présente des fixations difficiles à identifier.

Une intervention adaptée permet de diagnostiquer précisément la panne avant de remplacer inutilement l'ensemble du mécanisme. En cas de blocage persistant ou de pièce endommagée, une réparation de volet roulant peut permettre de remettre l'installation en état sans procéder à un démontage complet lorsque celui-ci n'est pas nécessaire.

Questions fréquentes

FAQ - le démontage d'un volet roulant électrique

Oui, le démontage mécanique est possible pour un particulier expérimenté lorsque le coffre est accessible et que les fixations sont facilement identifiables. Toutefois, les interventions sur les raccordements électriques doivent être réalisées hors tension par une personne compétente.

Oui. Il faut couper le circuit électrique dédié et vérifier l'absence de tension avant toute intervention sur le moteur ou ses câbles. L'arrêt de l'interrupteur mural ne suffit pas à garantir la sécurité.

Repérez les vis, clips ou fixations qui maintiennent le capot. Selon le modèle, l'ouverture s'effectue par la façade ou par la sous-face du coffre. Retirez délicatement le panneau sans forcer sur les éléments de fixation.

Si vous souhaitez uniquement remplacer une lame ou intervenir sur le tablier, il n'est pas toujours nécessaire de déposer le moteur. La possibilité dépend de la configuration des attaches et de l'accès aux lames. Une réparation ciblée peut éviter un démontage complet.

Commencez par libérer le tablier de ses attaches. Repérez ensuite les supports latéraux, la calotte et les systèmes de fixation. Maintenez le tube avant de libérer ses supports, puis retirez-le progressivement sans tirer sur le moteur ou ses câbles.

Le temps nécessaire dépend du modèle, de l'accessibilité du coffre et de l'état du mécanisme. Un démontage simple peut prendre environ une à deux heures pour une personne expérimentée. Une installation encastrée ou un mécanisme bloqué peut demander davantage de temps.

Oui, mais il faut d'abord identifier l'origine du blocage. Une lame sortie des coulisses, une attache cassée ou un axe désaxé ne nécessitent pas forcément la même intervention. Évitez de forcer sur le tablier ou le moteur pour ne pas aggraver la panne.
