Réglage fin de course Somfy IO RS100 : guide complet

Le réglage fin de course Somfy IO RS100 permet de définir précisément les positions d’ouverture et de fermeture d’un volet roulant motorisé. Lorsque les butées sont mal réglées, le tablier peut s’arrêter trop tôt, descendre excessivement ou ne plus atteindre sa position habituelle.

Vous souhaitez savoir comment régler les fins de course d’un moteur Somfy RS100 IO ? Ce guide explique la procédure de réglage, les étapes de mémorisation des positions haute et basse, ainsi que les solutions aux problèmes les plus courants.

Avant de commencer, vérifiez que votre volet roulant est bien équipé d’un moteur Somfy RS100 IO et que vous disposez d’une télécommande compatible. Les manipulations peuvent varier selon la motorisation, la commande et la configuration de l’installation.

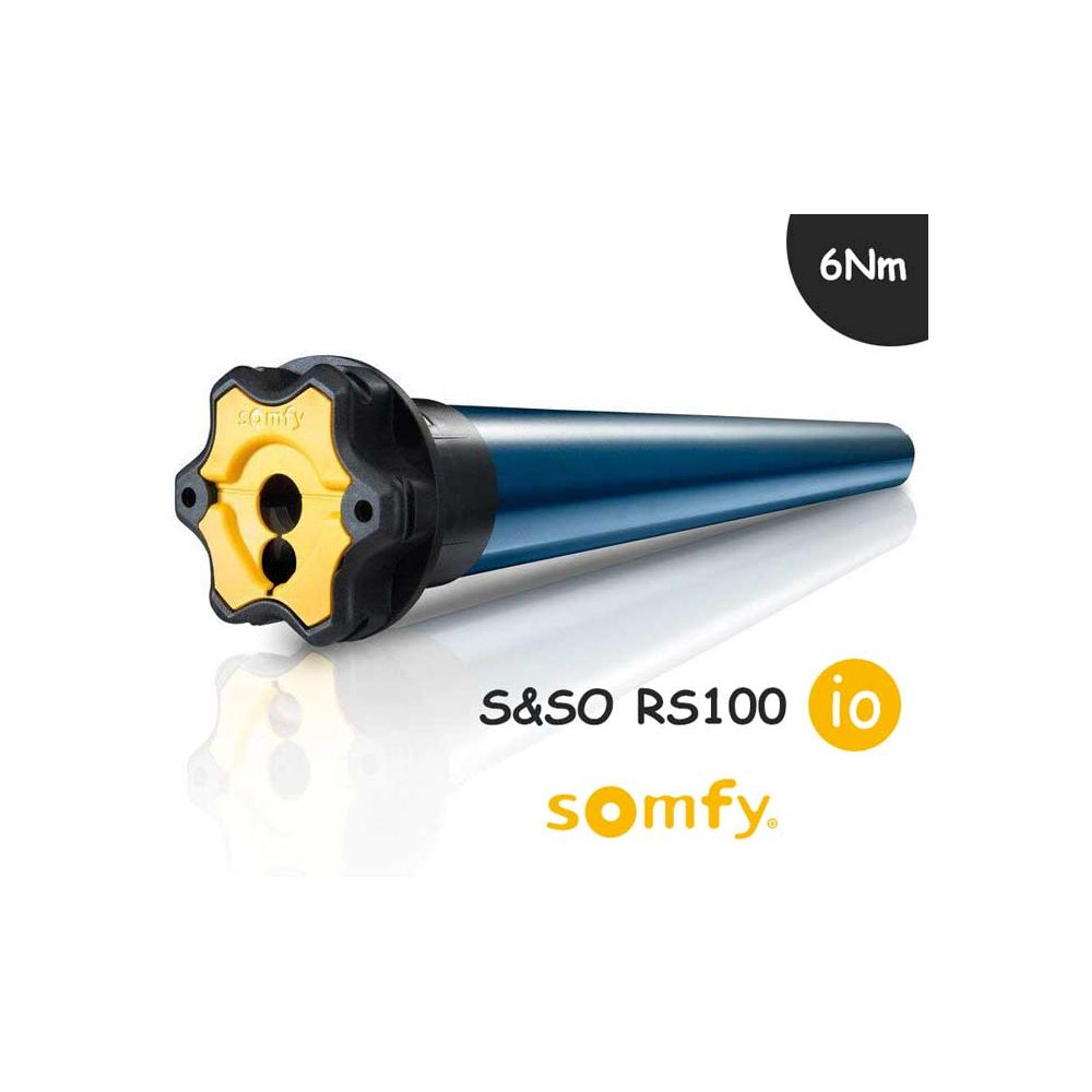

Comprendre le fonctionnement du moteur Somfy RS100 IO

Le moteur Somfy RS100 IO est une motorisation radio destinée notamment aux volets roulants. La technologie io-homecontrol permet une communication bidirectionnelle entre le moteur et les commandes compatibles.

Contrairement à certains moteurs filaires équipés de vis de réglage, le moteur Somfy RS100 IO utilise un réglage électronique des fins de course. Les positions d’arrêt sont mémorisées pendant une procédure de programmation.

La fin de course haute correspond à la position d’ouverture maximale du volet. La fin de course basse correspond à sa position de fermeture.

Un réglage correct permet de limiter les arrêts imprécis et d’éviter que le tablier ne force contre le coffre ou le seuil de la fenêtre.

Comment régler les fins de course Somfy IO RS100 ?

Avant toute manipulation, assurez-vous que le tablier se déplace librement et qu’aucun obstacle ne gêne son mouvement. Vérifiez également l’état des attaches et des lames accessibles.

La procédure ci-dessous correspond au réglage manuel des fins de course du RS100 IO avec une commande compatible disposant des touches montée, descente et MY.

Étape 1 : Placer le volet roulant à mi-hauteur

À l’aide de la télécommande, positionnez le volet roulant approximativement à mi-course.

Cette position facilite l’accès aux deux extrémités de déplacement et permet de vérifier le comportement du moteur pendant la programmation.

Si le volet est bloqué, force ou émet un bruit inhabituel, ne poursuivez pas le réglage avant d’avoir identifié la cause.

Étape 2 : Activer le mode de réglage

Appuyez simultanément sur les touches montée et descente de la télécommande compatible jusqu’à ce que le volet effectue un bref mouvement de va-et-vient.

Ce mouvement confirme généralement l’entrée dans le mode de réglage prévu par la procédure du RS100 IO.

Si le moteur ne réagit pas, vérifiez la compatibilité de la télécommande, son appairage et l’alimentation du moteur. Ne multipliez pas les manipulations de réinitialisation sans avoir identifié la procédure correspondant à votre installation.

Étape 3 : Régler la fin de course haute

Maintenez la touche montée pour déplacer le volet vers la position d’ouverture souhaitée.

Approchez-vous progressivement de la position finale. Évitez de faire rentrer complètement le tablier dans le coffre ou de le faire forcer contre une butée mécanique.

Lorsque le volet atteint la hauteur souhaitée, maintenez la touche MY jusqu’au mouvement de va-et-vient du moteur. Ce signal confirme la mémorisation de la première position.

Le réglage de la butée haute doit permettre une ouverture complète, sans contrainte excessive sur le tablier.

Étape 4 : Régler la fin de course basse

Maintenez ensuite la touche descente pour amener le volet vers la position de fermeture souhaitée.

Arrêtez le tablier lorsqu’il atteint sa position basse correcte. Il ne doit pas subir de pression excessive contre le seuil ni forcer sur les lames.

Maintenez la touche MY jusqu’au second mouvement de confirmation prévu par la procédure. Le moteur mémorise alors la seconde position et termine le réglage des fins de course.

Respectez les consignes de la notice de votre motorisation : la séquence de validation peut différer selon la version du RS100 IO et la configuration du volet.

Étape 5 : Vérifier le réglage

Une fois la programmation terminée, testez plusieurs cycles complets de montée et de descente.

Vérifiez que le volet s’arrête correctement en haut et en bas, que le tablier reste aligné et que le moteur ne force pas à l’arrêt.

Si les positions ne sont pas correctes, reprenez la procédure de réglage correspondant à votre modèle. Sur le RS100 IO, le réajustement peut nécessiter de mémoriser à nouveau les deux fins de course, même si une seule position pose problème.

Comment modifier une fin de course Somfy RS100 IO ?

Vous pouvez avoir besoin de modifier une butée lorsque le volet ne se ferme plus complètement ou qu’il s’arrête trop tôt à l’ouverture.

Pour effectuer cette opération, commencez par identifier la référence exacte du moteur et consultez sa notice. Sur les versions concernées du RS100 IO, la procédure de réajustement consiste à placer le volet à mi-course, à activer le mode de réglage, puis à mémoriser les nouvelles positions haute et basse.

Ne partez pas du principe que seule la butée défectueuse doit être modifiée : certaines procédures exigent de reprendre les deux positions.

Après l’enregistrement, effectuez plusieurs essais pour vérifier que le volet fonctionne normalement.

Comment réinitialiser un moteur Somfy RS100 IO avant de le reprogrammer ?

Une réinitialisation peut être nécessaire lorsque les réglages sont incohérents, lorsque le moteur ne répond plus correctement ou lorsque la procédure de réglage habituelle échoue.

Cependant, une remise à zéro peut supprimer les réglages et nécessiter un nouvel appairage de la commande. Elle ne doit donc pas être utilisée systématiquement pour corriger une simple butée mal positionnée.

Pour comprendre les étapes et les précautions à prendre, consultez notre guide sur la remise à zéro d’un moteur Somfy.

Avant de réinitialiser votre installation, vérifiez que la procédure correspond bien au moteur RS100 IO et à votre télécommande. Si plusieurs moteurs sont raccordés au même circuit, l’isolation électrique et la procédure de remise à zéro doivent être réalisées conformément aux instructions du fabricant afin d’éviter de modifier les autres volets.

Problèmes fréquents de fin de course Somfy IO RS100

Le volet roulant Somfy ne s’arrête pas en position haute

Si le volet continue à monter ou atteint une position incorrecte, la butée haute peut être mal mémorisée ou un élément mécanique peut gêner le déplacement.

Vérifiez que le tablier ne se bloque pas dans le coffre et que les attaches sont en bon état. Si le problème persiste, reprenez la procédure de réglage prévue pour le RS100 IO.

N’essayez pas de compenser un problème mécanique en forçant la position d’arrêt.

Le volet roulant descend trop bas

Une fermeture excessive peut indiquer que la butée basse doit être réajustée. Elle peut également être liée à un problème de tablier, de lames ou d’attaches.

Vérifiez que le volet arrive à la position de fermeture prévue sans pression excessive contre le seuil. Reprogrammez les fins de course uniquement après avoir écarté un défaut mécanique.

Le moteur Somfy RS100 IO ne répond pas à la télécommande

Commencez par vérifier l’état de la pile de la télécommande, sa compatibilité avec le moteur et l’alimentation électrique de l’installation.

Si la commande n’est plus associée au moteur, un nouvel appairage peut être nécessaire. La procédure dépend de la commande et de la configuration existante.

Si le moteur ne réagit toujours pas, évitez de répéter les coupures d’alimentation au hasard : certaines séquences peuvent déclencher une procédure de programmation ou de réinitialisation.

Le moteur effectue des mouvements de va-et-vient sans terminer le réglage

Les mouvements de confirmation indiquent généralement que le moteur a reconnu une étape de programmation. Si le volet ne revient pas à un fonctionnement normal, la procédure a peut-être été interrompue ou une étape de mémorisation reste à terminer.

Consultez la notice correspondant exactement à votre modèle, puis reprenez le réglage complet si nécessaire.

Le volet roulant force en fin de course

Un moteur qui force peut révéler une butée mal réglée, un tablier désaxé, des attaches endommagées ou un obstacle dans les coulisses.

Arrêtez les essais si le moteur insiste ou si le tablier se déforme. Un réglage électronique ne remplace pas la réparation d’un problème mécanique.

Quelles précautions prendre lors du réglage d’un moteur Somfy RS100 IO ?

Avant de commencer, gardez à l’esprit ces recommandations :

• Identifiez précisément la référence du moteur.
• Utilisez une télécommande compatible et correctement associée.
• Vérifiez que les coulisses et le tablier ne présentent pas de blocage.
• Ne laissez pas le volet forcer contre le coffre ou le seuil.
• Respectez les durées d’appui et les mouvements de confirmation indiqués dans la notice.
• Ne réinitialisez pas le moteur sans raison, car cette opération peut imposer une nouvelle programmation.
• En cas de doute sur le câblage ou l’alimentation, faites intervenir un professionnel qualifié.

Ces précautions permettent de limiter les erreurs de programmation et d’éviter d’endommager les composants du volet roulant.

Quand faire appel à un professionnel pour régler un moteur Somfy IO RS100 ?

Un réglage manuel peut suffire lorsque le volet fonctionne correctement, mais que ses positions d’arrêt doivent être ajustées.

En revanche, un diagnostic professionnel est recommandé si le moteur ne réagit plus, si le tablier se bloque, si les fins de course se dérèglent régulièrement ou si une remise à zéro ne résout pas le problème.

Un technicien peut vérifier la motorisation, les attaches, l’alignement du tablier, la commande radio et la configuration des fins de course avant de proposer une réparation adaptée.

Store 2000 vous accompagne pour le diagnostic et le dépannage de votre volet roulant motorisé. Contactez notre équipe si votre moteur Somfy RS100 IO ne répond plus ou si le réglage des butées reste impossible après vérification de la notice.

Le réglage fin de course Somfy IO RS100 permet de mémoriser les positions d’ouverture et de fermeture de votre volet roulant. Pour obtenir un fonctionnement fiable, identifiez la version du moteur, suivez la procédure de programmation adaptée et vérifiez les deux positions après chaque intervention.

Si le volet force, se bloque ou ne répond plus à la commande, recherchez d’abord la cause avant de réinitialiser le moteur. En cas de difficulté persistante, faites contrôler la motorisation et le mécanisme par un professionnel.
