Quel disjoncteur pour volets roulants selon la norme ?

Et si un simple disjoncteur mal choisi pouvait provoquer des coupures répétées, endommager vos moteurs de volets roulants, voire mettre en danger toute votre installation électrique ? Beaucoup de logements sont aujourd’hui équipés de volets roulants électriques, mais peu de propriétaires savent réellement quel disjoncteur pour volets roulants est exigé par la norme. Pourtant, ce choix conditionne à la fois la sécurité, la durabilité des équipements et la conformité légale de l’installation. Dans ce guide approfondi, vous allez comprendre exactement comment choisir le bon disjoncteur, selon les règles en vigueur et les situations réelles.

Le disjoncteur est un organe de protection indispensable dans toute installation électrique. Il surveille en permanence l’intensité du courant qui circule dans un circuit.

Dans le cas des volets roulants motorisés, cette protection est d’autant plus importante que le moteur génère des appels de courant au démarrage. Sans disjoncteur adapté, ces pics peuvent provoquer une surchauffe des conducteurs ou une détérioration progressive du moteur.

Un disjoncteur pour volets roulants correctement dimensionné permet donc de sécuriser l’installation, d’éviter les coupures intempestives et d’assurer un fonctionnement fluide sur le long terme.

La norme NF C 15-100 encadre toutes les installations électriques domestiques en France. Elle définit précisément les règles applicables aux circuits alimentant les volets roulants.

Cette norme impose que les volets roulants électriques soient alimentés par un circuit dédié, distinct des circuits prises et éclairage. Ce circuit doit être protégé par un disjoncteur divisionnaire adapté à la puissance des moteurs.

Respecter cette norme n’est pas seulement une question de conformité administrative, c’est avant tout une exigence de sécurité pour les occupants et le matériel.

Choisir quel disjoncteur pour volet roulant installer nécessite d’analyser plusieurs paramètres techniques.

La puissance du moteur est le premier élément à prendre en compte. Même si un moteur de volet roulant consomme peu en fonctionnement normal, son courant de démarrage est plus élevé. Le disjoncteur doit être capable de supporter ce pic sans déclencher inutilement.

Le nombre de volets raccordés sur un même circuit est également déterminant. Plus ils sont nombreux, plus l’intensité cumulée augmente.

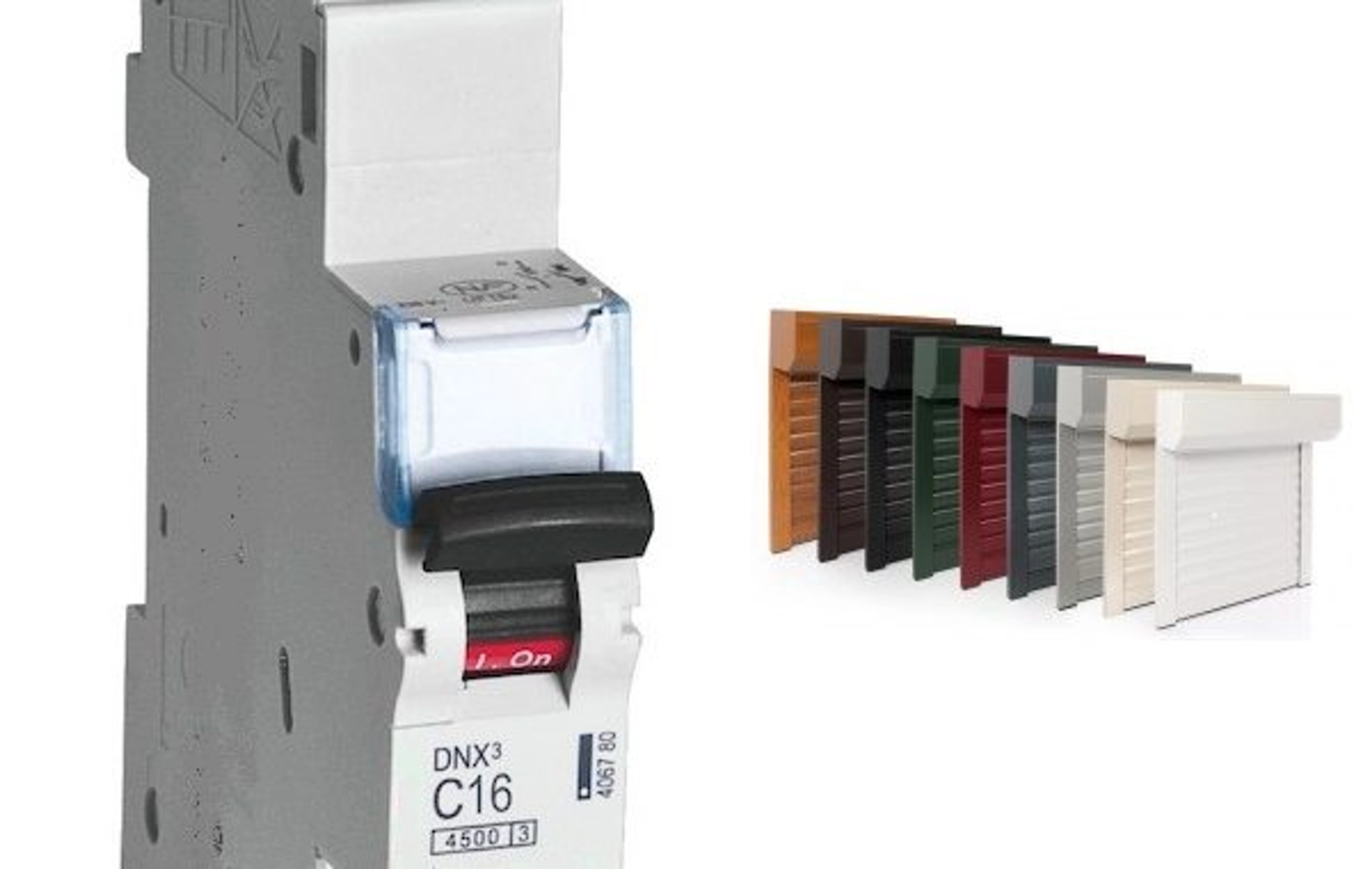

Disjoncteur 10 A : un choix courant mais limité

Le disjoncteur volet roulant 10 ou 16 commence souvent par le calibre 10 ampères. Ce disjoncteur est adapté aux installations simples, comportant peu de volets roulants avec des moteurs standards.

Il est généralement suffisant lorsque les volets ne sont pas actionnés simultanément et que la longueur des câbles reste raisonnable.

Disjoncteur 16 A : plus de souplesse et de sécurité

Le disjoncteur 16 ampères offre une marge de sécurité supérieure. Il est recommandé lorsque plusieurs volets roulants sont regroupés sur un même circuit ou lorsque les moteurs sont plus puissants.

Ce calibre est très répandu dans les maisons modernes équipées de nombreux volets roulants électriques.

La question  de combien de volets roulant par disjoncteur est centrale lors de la conception d’un tableau électrique.

En théorie, la norme n’impose pas un nombre fixe. Elle impose surtout de ne pas dépasser l’intensité maximale admissible du circuit.

En pratique, on considère qu’un disjoncteur peut alimenter plusieurs volets roulants, tant que la somme des puissances reste cohérente avec le calibre choisi.

Volets roulants avec moteurs standards

Avec des moteurs classiques, peu gourmands en énergie, combien de volet roulant par disjoncteur peut aller jusqu’à 6 à 8 volets sur un disjoncteur 16 A, à condition que les commandes ne soient pas simultanées.

Volets lourds ou moteurs puissants

Pour des volets de grande taille ou des moteurs renforcés, il est conseillé de réduire le nombre de volets par circuit. Cela permet de limiter les appels de courant excessifs et d’assurer une meilleure longévité des équipements.

Un circuit dédié simplifie la gestion de l’installation électrique. Il permet d’isoler rapidement les volets roulants en cas de maintenance ou de dysfonctionnement.

Cette organisation améliore aussi la lisibilité du tableau électrique. Chaque disjoncteur est clairement identifié, ce qui réduit les risques d’erreur lors d’une intervention.

Un disjoncteur pour volets roulants bien positionné dans le tableau est un gage de sécurité et de confort.

Le disjoncteur divisionnaire protège contre les surintensités, mais il doit impérativement être associé à une protection différentielle 30 mA.

Cette protection détecte les fuites de courant vers la terre et coupe l’alimentation en cas de danger. Elle est obligatoire pour tous les circuits alimentant des équipements électriques.

Cette combinaison garantit une sécurité maximale pour les personnes et les installations.

Dans une construction neuve, le choix du disjoncteur est intégré dès la conception du tableau électrique.

Cela permet de prévoir un circuit spécifique pour les volets roulants, avec un calibre parfaitement adapté au nombre de volets installés. Cette anticipation évite les modifications ultérieures et garantit une conformité totale à la norme.

En rénovation, il est fréquent que les volets roulants soient ajoutés après coup. Cela nécessite souvent l’ajout d’un nouveau disjoncteur et parfois d’un nouveau différentiel.

Il est essentiel de vérifier la capacité du tableau existant et de s’assurer que les sections de câbles sont compatibles avec le calibre du disjoncteur choisi.

Les systèmes de centralisation ou de domotique permettent de commander plusieurs volets simultanément.

Même si ces systèmes ne consomment pas plus d’énergie en fonctionnement normal, ils peuvent générer des appels de courant simultanés. Il est donc important d’anticiper cette situation lors du choix du disjoncteur.

Parmi les erreurs les plus courantes, on retrouve l’utilisation d’un disjoncteur trop faible, entraînant des coupures répétées.

À l’inverse, un disjoncteur surdimensionné peut ne plus assurer une protection efficace des câbles et des moteurs.

Autre erreur : raccorder les volets roulants sur un circuit prises ou éclairage, ce qui est contraire aux bonnes pratiques.

Un moteur de volet roulant est conçu pour fonctionner dans une plage électrique précise. Un disjoncteur adapté protège le moteur contre les surintensités et les échauffements anormaux.

Cette protection limite l’usure prématurée et réduit les risques de panne, prolongeant ainsi la durée de vie des volets roulants.

Choisir combien de volets roulants par disjoncteur est un choix stratégique à long terme. Une installation conforme garantit un fonctionnement fiable, limite les coupures intempestives et assure une tranquillité d’esprit durable aux occupants du logement.

Pour vérifier si votre installation est conforme, il faut contrôler le calibre du disjoncteur, le nombre de volets raccordés et la présence d’une protection différentielle adaptée.

Un tableau bien organisé et clairement identifié facilite ces vérifications et permet d’anticiper les évolutions futures.

De nombreux logements évoluent avec le temps : ajout de volets roulants, centralisation, domotique.

Prévoir un disjoncteur pour volets roulants adapté dès le départ permet d’anticiper ces évolutions sans devoir refaire entièrement le tableau électrique.

Pour garantir une installation de volets roulants fiable, sécurisée et conforme à la norme NF C 15-100, Store 2000 met à disposition son expertise technique. Le choix du disjoncteur, l’organisation du tableau et la protection électrique sont pensés pour assurer un fonctionnement optimal et durable de vos volets roulants, dans le respect total des règles de sécurité.
