Vous souhaitez comprendre comment fonctionne votre serrure de portail, identifier ses différentes pièces ou repérer l'origine d'un défaut de verrouillage ? Le schéma mécanisme serrure portail permet de visualiser les composants qui assurent l'ouverture et la fermeture de votre installation. Du cylindre au pêne, en passant par le coffre, le fouillot et la gâche, chaque élément joue un rôle précis dans le fonctionnement du système.
Une serrure de portail peut sembler simple en apparence, mais elle repose sur plusieurs pièces mécaniques qui doivent fonctionner ensemble. Leur disposition varie selon le type de fermeture : portail battant, coulissant ou motorisé. Comprendre leur utilité permet de mieux identifier une panne, de choisir une pièce compatible et de savoir quand une réparation devient nécessaire.

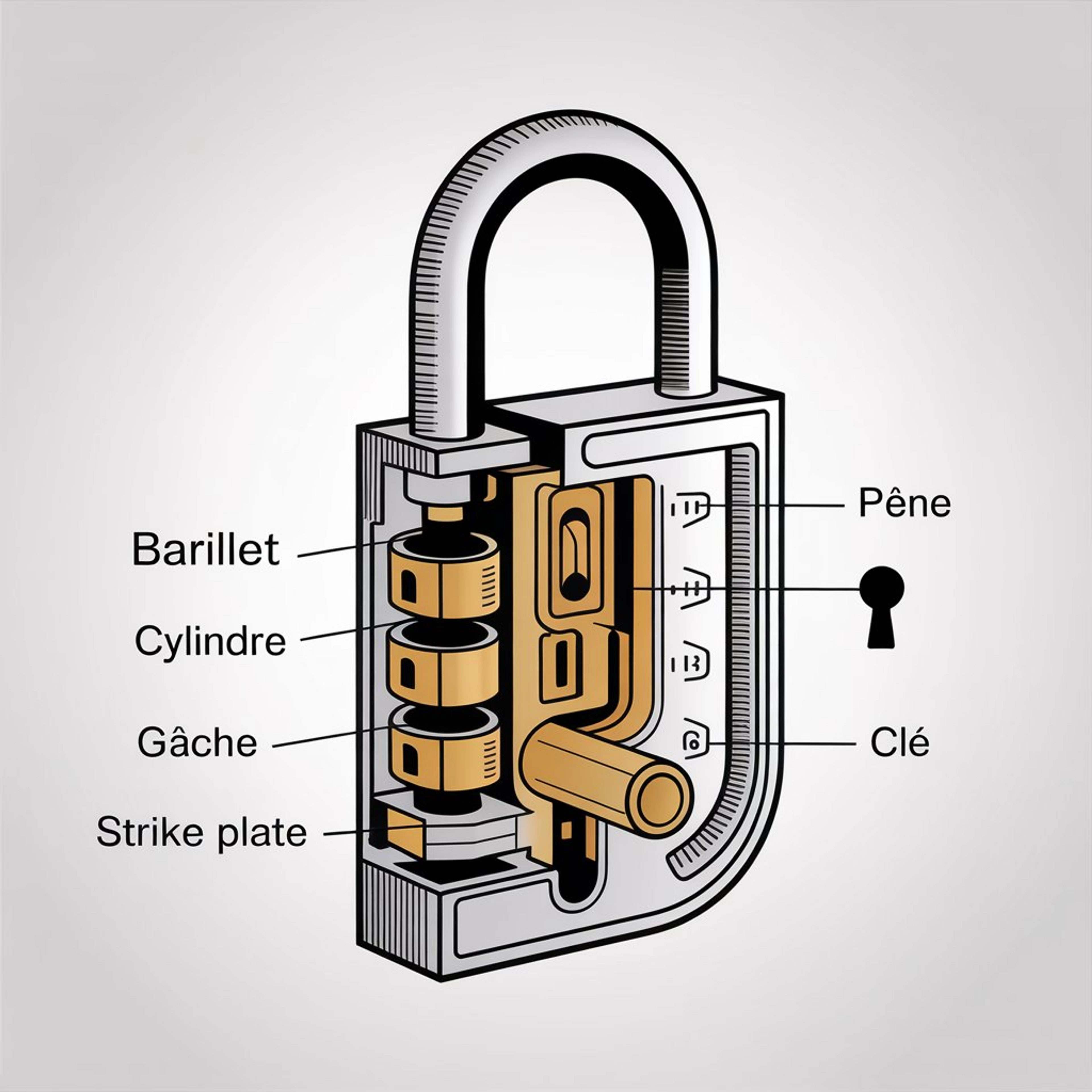

Schéma du mécanisme d'une serrure de portail : quelles sont les pièces à connaître ?
Le mécanisme d'une serrure de portail se compose de plusieurs éléments qui transmettent le mouvement de la clé ou de la poignée vers le système de verrouillage. Même si leur configuration dépend du fabricant, certains composants sont présents sur la majorité des modèles mécaniques.
Les principales pièces à identifier sur un schéma sont :
- Le coffre de serrure : il contient et protège les éléments mécaniques du système.
- Le cylindre ou barillet : il reçoit la clé et commande le mécanisme de condamnation.
- Le fouillot : il reçoit le carré de poignée et transmet le mouvement à l'intérieur du coffre.
- Le carré de poignée : cette tige métallique relie les poignées au fouillot.
- Le pêne demi-tour : il maintient le portail fermé et se rétracte lorsque la poignée est actionnée.
- Le pêne dormant : il assure le verrouillage et se commande généralement avec la clé.
- La têtière : cette plaque métallique recouvre la partie visible d'une serrure à encastrer.
- La gâche : elle reçoit le pêne lorsque le portail arrive en position fermée.
- Le ressort de rappel : il permet à certaines pièces mobiles de retrouver leur position initiale.
Tous ces éléments ne sont pas nécessairement présents sur chaque modèle. Une serrure simple peut comporter un nombre limité de composants, tandis qu'un mécanisme multipoints ou électrique possède des éléments supplémentaires.

Comprendre le rôle des composants d'une serrure de portail
Pour interpréter correctement un schéma de serrure, il faut comprendre le rôle de chaque pièce et les interactions entre elles. Une défaillance d'un seul composant peut empêcher le verrouillage ou rendre l'ouverture difficile.
Le cylindre ou barillet : commander la serrure avec la clé
Le cylindre est la partie dans laquelle vous introduisez votre clé. Sur un modèle classique à goupilles, la clé positionne les éléments internes afin de permettre la rotation du rotor.
Cette rotation entraîne le panneton ou une pièce de commande qui transmet le mouvement au mécanisme de condamnation. Le pêne dormant peut alors avancer ou reculer pour verrouiller ou libérer le portail.
Les cylindres existent en plusieurs dimensions et configurations. Certains se commandent uniquement depuis un côté, tandis que d'autres disposent d'une entrée de clé des deux côtés. Pour remplacer un cylindre, il faut notamment vérifier son profil, sa longueur et sa compatibilité avec le coffre de serrure.
Le coffre : protéger le mécanisme intérieur
Le coffre constitue le corps principal de la serrure. Il renferme les pièces qui assurent la transmission des mouvements, le fonctionnement du fouillot et le déplacement des pênes.
Sur une serrure en applique, le coffre est généralement visible sur la face intérieure du portail. Sur une serrure à encastrer, il est intégré dans l'épaisseur du montant métallique.
Une fixation desserrée, une déformation ou une corrosion importante peut perturber le mécanisme. Le coffre doit donc être correctement fixé et protégé contre les infiltrations d'eau.
Le fouillot et le carré de poignée : transmettre le mouvement
Le fouillot est une pièce percée qui reçoit le carré de poignée. Lorsque vous abaissez la poignée, le carré entraîne le fouillot, qui actionne le mécanisme permettant de rétracter le pêne demi-tour.
Ces éléments assurent donc la liaison entre la poignée et le système de fermeture. Si la poignée tourne dans le vide, le carré peut être usé, le fouillot endommagé ou une pièce interne désolidarisée.
Le pêne demi-tour : maintenir le portail fermé
Le pêne demi-tour possède généralement une extrémité biseautée. Lors de la fermeture, il entre en contact avec la gâche et se rétracte momentanément. Une fois le portail fermé, son ressort le ramène dans sa position initiale.
Il vient alors s'engager dans la gâche pour empêcher le vantail de s'ouvrir librement. Si ce pêne reste bloqué ou ne revient plus correctement, le ressort de rappel ou une pièce interne peut être défectueux.
Le pêne dormant : renforcer le verrouillage
Le pêne dormant est généralement commandé par la clé. Contrairement au pêne demi-tour, il ne se rétracte pas simplement en actionnant la poignée.
Lorsqu'il est engagé dans son logement, il renforce la condamnation du portail. Certains modèles possèdent plusieurs points de verrouillage afin de répartir le maintien sur différentes zones du vantail.
La gâche : recevoir le pêne
La gâche est fixée sur le pilier ou sur le montant opposé au vantail. Elle constitue le logement dans lequel vient s'insérer le pêne lorsque le portail est fermé.
Son positionnement est essentiel. Si elle est trop haute, trop basse ou décalée, le pêne risque de frotter ou de ne plus entrer correctement. Le problème peut alors provenir de l'alignement du portail plutôt que de la serrure elle-même.
Le ressort de rappel : assurer le retour des pièces mobiles
Le ressort de rappel permet au pêne demi-tour et, selon la conception, à certaines commandes de retrouver leur position initiale après utilisation.
Lorsqu'il est détendu, déplacé ou cassé, la poignée peut rester abaissée et le pêne ne plus ressortir correctement. Ce défaut rend la fermeture moins fiable et nécessite un contrôle du mécanisme.

Comprendre le rôle des composants d'une serrure de portail
Pour interpréter correctement un schéma de serrure, il faut comprendre le rôle de chaque pièce et les interactions entre elles. Une défaillance d'un seul composant peut empêcher le verrouillage ou rendre l'ouverture difficile.
Le cylindre ou barillet : commander la serrure avec la clé
Le cylindre est la partie dans laquelle vous introduisez votre clé. Sur un modèle classique à goupilles, la clé positionne les éléments internes afin de permettre la rotation du rotor.
Cette rotation entraîne le panneton ou une pièce de commande qui transmet le mouvement au mécanisme de condamnation. Le pêne dormant peut alors avancer ou reculer pour verrouiller ou libérer le portail.
Les cylindres existent en plusieurs dimensions et configurations. Certains se commandent uniquement depuis un côté, tandis que d'autres disposent d'une entrée de clé des deux côtés. Pour remplacer un cylindre, il faut notamment vérifier son profil, sa longueur et sa compatibilité avec le coffre de serrure.
Le coffre : protéger le mécanisme intérieur
Le coffre constitue le corps principal de la serrure. Il renferme les pièces qui assurent la transmission des mouvements, le fonctionnement du fouillot et le déplacement des pênes.
Sur une serrure en applique, le coffre est généralement visible sur la face intérieure du portail. Sur une serrure à encastrer, il est intégré dans l'épaisseur du montant métallique.
Une fixation desserrée, une déformation ou une corrosion importante peut perturber le mécanisme. Le coffre doit donc être correctement fixé et protégé contre les infiltrations d'eau.
Le fouillot et le carré de poignée : transmettre le mouvement
Le fouillot est une pièce percée qui reçoit le carré de poignée. Lorsque vous abaissez la poignée, le carré entraîne le fouillot, qui actionne le mécanisme permettant de rétracter le pêne demi-tour.
Ces éléments assurent donc la liaison entre la poignée et le système de fermeture. Si la poignée tourne dans le vide, le carré peut être usé, le fouillot endommagé ou une pièce interne désolidarisée.
Le pêne demi-tour : maintenir le portail fermé
Le pêne demi-tour possède généralement une extrémité biseautée. Lors de la fermeture, il entre en contact avec la gâche et se rétracte momentanément. Une fois le portail fermé, son ressort le ramène dans sa position initiale.
Il vient alors s'engager dans la gâche pour empêcher le vantail de s'ouvrir librement. Si ce pêne reste bloqué ou ne revient plus correctement, le ressort de rappel ou une pièce interne peut être défectueux.
Le pêne dormant : renforcer le verrouillage
Le pêne dormant est généralement commandé par la clé. Contrairement au pêne demi-tour, il ne se rétracte pas simplement en actionnant la poignée.
Lorsqu'il est engagé dans son logement, il renforce la condamnation du portail. Certains modèles possèdent plusieurs points de verrouillage afin de répartir le maintien sur différentes zones du vantail.
La gâche : recevoir le pêne
La gâche est fixée sur le pilier ou sur le montant opposé au vantail. Elle constitue le logement dans lequel vient s'insérer le pêne lorsque le portail est fermé.
Son positionnement est essentiel. Si elle est trop haute, trop basse ou décalée, le pêne risque de frotter ou de ne plus entrer correctement. Le problème peut alors provenir de l'alignement du portail plutôt que de la serrure elle-même.
Le ressort de rappel : assurer le retour des pièces mobiles
Le ressort de rappel permet au pêne demi-tour et, selon la conception, à certaines commandes de retrouver leur position initiale après utilisation.
Lorsqu'il est détendu, déplacé ou cassé, la poignée peut rester abaissée et le pêne ne plus ressortir correctement. Ce défaut rend la fermeture moins fiable et nécessite un contrôle du mécanisme.

Comment fonctionne une serrure de portail ?
Le fonctionnement d'une serrure repose sur la transmission d'un mouvement entre la clé ou la poignée et les pièces chargées du verrouillage. Les étapes varient selon le modèle, mais le principe mécanique reste similaire.
1. La clé actionne le cylindre
Lorsque vous introduisez la clé, ses découpes positionnent les éléments internes du cylindre. Sur un système à goupilles, cet alignement permet au rotor de tourner.
2. Le mouvement est transmis au mécanisme
En tournant la clé, vous actionnez le panneton ou une pièce de liaison qui commande le mécanisme de condamnation. Cette action permet de déplacer le pêne dormant.
La poignée intervient sur un autre élément : le carré entraîne le fouillot, qui commande généralement la rétraction du pêne demi-tour.
3. Le pêne se déplace pour libérer ou verrouiller le portail
Selon l'action exercée, le pêne sort ou se rétracte. Lorsque le portail est fermé, il vient s'engager dans la gâche pour maintenir le vantail en position.
Un bon alignement entre le pêne et la gâche permet d'éviter les frottements et les contraintes mécaniques.
4. Le ressort ramène les pièces dans leur position initiale
Après l'utilisation de la poignée, le ressort de rappel permet au pêne demi-tour de retrouver sa position. Le mécanisme est alors prêt pour une nouvelle fermeture.
Si le retour ne s'effectue pas correctement, il faut vérifier l'état du ressort et des autres composants mobiles.

Comment reconnaître une panne grâce au schéma du mécanisme ?
Un schéma détaillé permet de repérer les pièces susceptibles d'être à l'origine d'un dysfonctionnement. Cependant, une serrure qui fonctionne mal n'est pas forcément défectueuse : le problème peut également venir de l'alignement du portail ou de ses fixations.
La clé tourne dans le vide
Lorsque la clé tourne sans entraîner le verrouillage, le cylindre, le panneton ou une pièce de liaison interne peut être endommagé.
Le mécanisme de condamnation peut également être désolidarisé du cylindre. Il est préférable de faire examiner l'ensemble avant de remplacer toute la serrure.
Le pêne ne sort plus correctement
Un pêne qui reste en position rétractée peut indiquer un ressort de rappel défectueux, une pièce interne usée ou un mécanisme encrassé.
Il faut également vérifier que le vantail n'exerce pas une pression excessive sur la serrure. Une contrainte mécanique peut empêcher le déplacement normal du pêne.
La poignée ne revient pas en position
Si la poignée reste abaissée après utilisation, le ressort de rappel ou le fouillot peut être endommagé. Un carré de poignée usé ou mal positionné peut aussi perturber le mouvement.
Un contrôle permet de déterminer si une pièce peut être remplacée séparément ou si le coffre doit être changé.
Le portail ne se verrouille plus correctement
Lorsque le pêne ne rentre plus dans la gâche, il faut commencer par vérifier leur alignement. Un affaissement du vantail, une fixation desserrée ou un déplacement du pilier peut provoquer un décalage.
Si les deux éléments sont correctement positionnés, le problème peut provenir de l'usure du pêne ou d'une défaillance du mécanisme intérieur.
La serrure devient difficile à actionner
Une clé qui accroche ou une poignée qui demande un effort inhabituel peut signaler un manque de lubrification adaptée, une corrosion ou une pièce mécanique usée.
Évitez de forcer sur la clé, car elle pourrait se casser dans le cylindre. Un diagnostic permet de savoir si un entretien suffit ou si un remplacement est nécessaire.

Pourquoi faire appel à un professionnel pour réparer une serrure de portail ?
Une panne peut provenir d'un composant interne, mais aussi d'un défaut d'alignement, d'une gâche mal positionnée ou d'une contrainte exercée sur le vantail. Remplacer une pièce sans identifier la cause réelle risque de ne pas résoudre durablement le dysfonctionnement.
Un professionnel peut examiner le cylindre, le coffre, le pêne et les points de fermeture pour déterminer l'origine du problème. Il peut ensuite proposer une réparation ou un remplacement compatible avec votre installation.
Si votre portail est motorisé, il est également important de vérifier la coordination entre le système de verrouillage et la motorisation. Une serrure inadaptée peut gêner le fonctionnement de l'ensemble.
Pour retrouver une fermeture fiable, découvrez notre service de réparation de portail électrique .
