Sortir moteur volet roulant Somfy du tube étape par étape

Lorsqu'un volet roulant Somfy ne fonctionne plus correctement, le problème peut provenir de la motorisation, du système d'entraînement ou d'un élément mécanique situé dans l'axe d'enroulement. Dans certaines situations, il est donc nécessaire de sortir le moteur volet roulant Somfy du tube afin de contrôler son état, remplacer une motorisation défectueuse ou accéder à certaines pièces.

Le moteur tubulaire étant installé directement à l'intérieur du tube d'enroulement, son extraction demande une intervention méthodique. Il faut notamment ouvrir le coffre, désolidariser le tablier, déposer l'axe puis retirer les éléments qui maintiennent le moteur à l'intérieur du tube.

Ce guide explique comment retirer un moteur Somfy du tube, quelles précautions prendre avant le démontage, pourquoi le moteur peut rester bloqué et comment vérifier l'installation avant de remonter une nouvelle motorisation.

Pourquoi sortir un moteur volet roulant Somfy du tube ?

Le démontage du moteur n'est pas nécessaire pour toutes les pannes. Avant de déposer l'axe, il est préférable de vérifier l'alimentation électrique, la commande du volet et les éventuels blocages mécaniques.

Cependant, certaines situations nécessitent réellement d'accéder au moteur. C'est notamment le cas lorsque le volet roulant ne réagit plus à la commande, lorsque le moteur fonctionne mais n'entraîne plus correctement le tablier ou lorsqu'un bruit inhabituel provient de l'intérieur du tube.

L'extraction peut également être nécessaire lorsque le moteur doit être remplacé par un modèle neuf. Dans ce cas, il faut retirer l'ancienne motorisation du tube avant d'installer la nouvelle.

Le démontage permet aussi de contrôler l'état de la couronne moteur, de la roue d'entraînement, du support moteur et du tube lui-même.

Comment fonctionne un moteur Somfy dans le tube d'enroulement ?

Un moteur Somfy de volet roulant est généralement un moteur tubulaire. Il est installé à l'intérieur de l'axe sur lequel le tablier s'enroule.

Son fonctionnement repose sur plusieurs éléments complémentaires. Le moteur fournit la rotation, tandis que la roue d'entraînement transmet cette rotation au tube. La couronne permet quant à elle de positionner correctement le moteur à l'intérieur de l'axe.

Lorsque la commande est activée, le moteur fait tourner le tube dans un sens pour faire monter le tablier et dans l'autre pour le faire descendre.

Avec le temps, les différents composants sont soumis à des contraintes répétées. Une usure de la motorisation ou des adaptations peut alors entraîner des symptômes comme des arrêts intempestifs, une perte de puissance, des bruits mécaniques ou un volet qui ne se déplace plus correctement.

Quel type de moteur Somfy faut-il démonter ?

La méthode générale reste similaire, mais le montage peut varier selon la motorisation installée.

Somfy propose notamment des motorisations filaires, RTS et io-homecontrol. Les moteurs filaires sont commandés à partir d'un interrupteur mural, tandis que les modèles radio communiquent avec une télécommande ou un système domotique compatible.

Avant de commander un moteur de remplacement, il est donc important d'identifier la référence du moteur existant. Il faut également vérifier le diamètre du tube, le poids du tablier et le couple nécessaire.

Cette identification évite de monter une motorisation incompatible avec l'installation.

Quel matériel préparer avant de démonter le moteur ?

Une bonne préparation permet de réaliser l'intervention plus facilement.

Selon la configuration du volet roulant, prévoyez notamment un tournevis cruciforme, un tournevis plat, une pince, une clé adaptée aux fixations présentes sur l'axe et éventuellement une clé Torx.

Un multimètre peut également être utile pour contrôler l'alimentation électrique avant de conclure à une panne du moteur.

Pensez aussi à prévoir un espace suffisamment dégagé pour déposer l'axe. Un tube équipé d'un moteur peut être encombrant, particulièrement lorsqu'il s'agit d'un volet roulant de grande largeur.

Précautions avant de sortir le moteur Somfy du tube

La première précaution consiste à couper l'alimentation électrique du volet roulant avant toute intervention sur la motorisation.

Ne vous contentez pas de mettre l'interrupteur en position arrêt. L'alimentation doit être coupée au niveau du circuit électrique concerné.

Il est également conseillé de photographier le montage avant de démonter les différentes pièces. Ces photos peuvent servir de repère lors du remontage.

Enfin, ne forcez jamais sur un moteur qui semble bloqué. Une résistance anormale peut signaler la présence d'une fixation encore en place, une couronne coincée ou une déformation du tube.

Comment sortir moteur volet roulant Somfy du tube ?

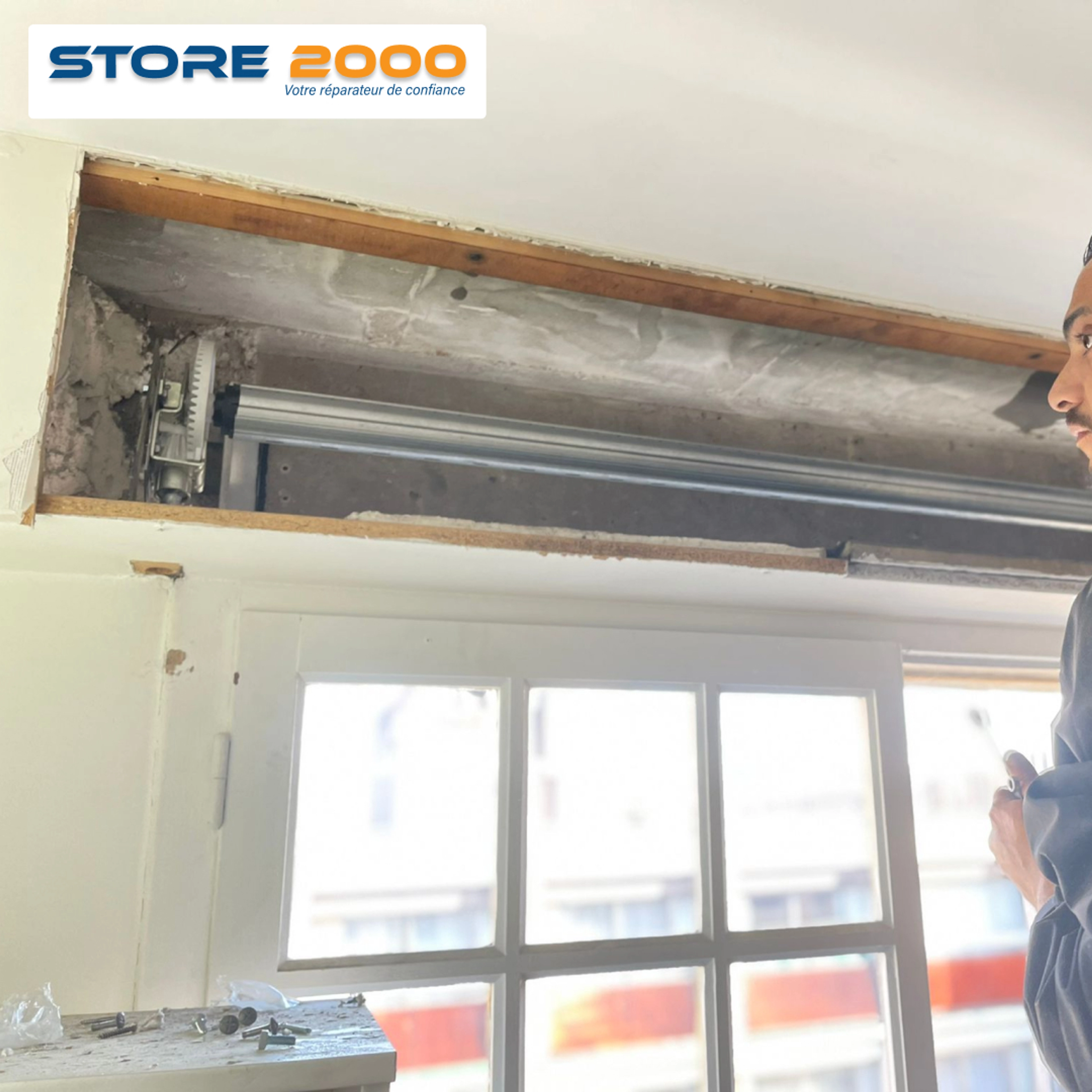

Étape 1 : ouvrir le coffre du volet roulant

Commencez par accéder au coffre du volet roulant.

Selon le modèle, le coffre peut être situé à l'intérieur ou à l'extérieur du logement. Retirez délicatement la façade ou le panneau permettant d'accéder au mécanisme.

Une fois le coffre ouvert, observez l'ensemble du système avant de commencer le démontage.

Vous devez pouvoir identifier l'axe d'enroulement, les supports latéraux, le tablier, les attaches et la tête du moteur.

Étape 2 : descendre complètement le tablier

Avant de déposer l'axe, il est préférable de positionner le tablier de manière à faciliter sa désolidarisation.

Lorsque cela est possible, descendez complètement le volet roulant.

Si le moteur est déjà hors service et que le tablier reste bloqué, il peut être nécessaire de le manipuler avec précaution afin de libérer l'axe.

Ne forcez pas sur le tablier si celui-ci est retenu par une lame déformée ou une pièce mécanique.

Étape 3 : détacher le tablier de l'axe

Le tablier est relié au tube par plusieurs attaches.

Selon le système utilisé, il peut s'agir d'attaches rigides, de verrous automatiques ou d'autres dispositifs de liaison.

Retirez progressivement ces éléments afin de séparer le tablier de l'axe d'enroulement.

Cette opération est importante car elle permet ensuite de manipuler le tube sans supporter le poids du tablier.

Étape 4 : retirer l'axe d'enroulement

Une fois le tablier désolidarisé, il faut libérer l'axe de ses supports.

Commencez par examiner le côté opposé au moteur. Certains axes disposent d'un embout télescopique qui permet de gagner quelques centimètres lors de la dépose.

Une fois l'axe libéré, retirez-le avec précaution.

Pour les grands volets roulants, cette opération peut nécessiter deux personnes afin d'éviter que le tube ne tombe ou ne soit déformé.

Étape 5 : identifier la fixation du moteur

Une fois l'axe posé, examinez attentivement la tête du moteur.

Le moteur peut être maintenu par différents systèmes selon le modèle et les adaptations utilisées.

Il peut notamment y avoir une vis, un clip, une goupille ou un dispositif de maintien spécifique.

Ne tirez pas immédiatement sur le moteur. Vérifiez d'abord que tous les éléments susceptibles de le retenir ont bien été retirés.

Étape 6 : retirer la roue et la couronne si nécessaire

La roue et la couronne jouent un rôle essentiel dans la transmission du mouvement.

Selon le montage, certains éléments peuvent devoir être retirés avant d'extraire complètement le moteur.

Procédez progressivement et prenez des photos de chaque pièce avant son démontage. Cela permet de conserver l'ordre de montage et d'éviter une erreur lors de la remise en place.

Étape 7 : sortir le moteur volet roulant Somfy du tube

Une fois les éléments de maintien retirés, saisissez fermement la tête du moteur.

Maintenez le tube et tirez progressivement le moteur dans son axe. Si nécessaire, effectuez de petits mouvements de rotation afin de faciliter son extraction.

Le moteur doit progressivement coulisser hors du tube.

Si une résistance importante apparaît, arrêtez immédiatement de tirer. Il faut alors rechercher la cause du blocage plutôt que d'augmenter la force appliquée.

Pourquoi le moteur Somfy peut-il rester bloqué dans le tube ?

Un moteur qui ne sort pas du tube n'est pas forcément défectueux. Le blocage peut avoir une origine mécanique.

Une vis de maintient encore présente

C'est l'une des premières choses à vérifier. Une fixation peu visible peut empêcher toute extraction du moteur.

Avant d'utiliser une pince ou un outil de levier, inspectez minutieusement la tête du moteur et ses adaptations.

Une couronne usée ou déformée

La couronne peut se déformer après plusieurs années de fonctionnement. Elle peut alors exercer une pression contre le tube et rendre l'extraction difficile.

Dans ce cas, il est important de ne pas forcer afin d'éviter de détériorer davantage le moteur ou l'axe.

Une roue d'entraînement endommagée

La roue peut également être usée ou déformée.Si elle est coincée dans le tube, son retrait doit être effectué progressivement.

Un tube légèrement déformé

Un choc sur le volet roulant peut provoquer une déformation de l'axe.Même une déformation relativement faible peut empêcher le moteur de coulisser correctement.

De l'oxydation ou des saletés

Sur une installation ancienne, des poussières, de l'oxydation ou des résidus peuvent gêner l'extraction.Un nettoyage soigneux peut alors faciliter le démontage.

Comment savoir si le moteur Somfy est réellement en panne ?

Avant de remplacer la motorisation, il est intéressant d'effectuer quelques contrôles.

Un volet roulant qui ne fonctionne plus peut avoir une panne située ailleurs.Le problème peut par exemple venir de l'alimentation électrique, de l'interrupteur, de la télécommande, des fins de course ou d'une pièce mécanique.

Un moteur qui reçoit correctement l'alimentation mais ne réagit plus peut effectivement être défectueux.À l'inverse, si aucune alimentation n'arrive au moteur, le remplacement de celui-ci ne résoudra pas nécessairement le problème.

Le diagnostic doit donc être réalisé avant l'achat d'une nouvelle motorisation.

Quels éléments vérifier après avoir sorti le moteur du tube ?

L'extraction du moteur permet d'accéder à plusieurs composants qui restent normalement cachés.Profitez-en pour contrôler l'état de l'ensemble du mécanisme.

Vérifier le câble du moteur

Examinez le câble sur toute sa longueur accessible.

Recherchez une coupure, une détérioration de la gaine ou une connexion anormale.

Contrôler la couronne

La couronne doit être correctement positionnée et ne pas présenter de fissure ou de déformation importante.

Une pièce usée peut compromettre le fonctionnement du nouveau moteur.

Vérifier la roue d'entraînement

La roue doit transmettre correctement le mouvement au tube.Si elle est fortement usée, il est préférable de la remplacer avant de remettre l'installation en service.

Examiner le tube

Posez le tube sur une surface plane et vérifiez qu'il n'est pas déformé.

Un axe tordu ou fortement endommagé peut provoquer des problèmes même avec un moteur neuf.

Pourquoi le réglage des fins de course est-il important ?

Les fins de course déterminent les positions d'arrêt du volet roulant.Un mauvais réglage peut provoquer un arrêt trop tôt, un forçage en position haute ou basse, voire une contrainte excessive sur le moteur.Après le remplacement d'un moteur de volet roulant , il faut donc vérifier que les positions d'ouverture et de fermeture correspondent bien aux limites du tablier.

Cette étape est particulièrement importante lorsque le moteur neuf possède un système de réglage différent de celui de l'ancienne motorisation.

Les erreurs à éviter lors du démontage d'un moteur Somfy

La première erreur consiste à forcer sur un moteur bloqué.Une extraction brutale peut endommager le tube, casser une adaptation ou détériorer la tête du moteur.

Il faut également éviter de tirer directement sur le câble électrique. Le câble ne doit jamais servir de poignée pour extraire la motorisation.

Autre erreur fréquente : démonter les pièces sans prendre de repères. Lorsque plusieurs éléments sont retirés simultanément, il peut devenir difficile de retrouver leur position initiale.

Enfin, ne négligez pas la sécurité lors de la dépose de l'axe. Un tube de grande longueur peut être lourd et difficile à manipuler seul.

Peut-on sortir soi-même un moteur volet roulant Somfy du tube ?

Pour une installation facilement accessible et un montage standard, un bricoleur expérimenté peut envisager le démontage.

Cependant, la difficulté augmente lorsque le coffre est difficile d'accès, lorsque le volet est de grande dimension ou lorsque le moteur est fortement bloqué.

Une mauvaise manipulation peut entraîner le remplacement de plusieurs composants alors que seul le moteur était initialement concerné.

Si le démontage devient trop complexe, mieux vaut confier l'intervention à un professionnel.

Pour une intervention locale, vous pouvez notamment consulter notre service de réparation de volets roulants, notamment pour le diagnostic d'une motorisation Somfy, le remplacement d'un moteur ou la remise en état d'un volet roulant.

Sortir un moteur Somfy du tube : dans quels cas appeler un professionnel ?

L'intervention d'un spécialiste est particulièrement recommandée lorsque le moteur refuse de sortir malgré le retrait des fixations.C'est également le cas lorsque le tube est déformé, lorsque le tablier est lourd ou lorsque le volet présente plusieurs anomalies.

Un professionnel pourra déterminer si le moteur doit réellement être remplacé ou si une réparation plus ciblée est possible.Cette approche évite de remplacer inutilement des pièces et permet de remettre l'ensemble du volet roulant en fonctionnement dans de bonnes conditions.
