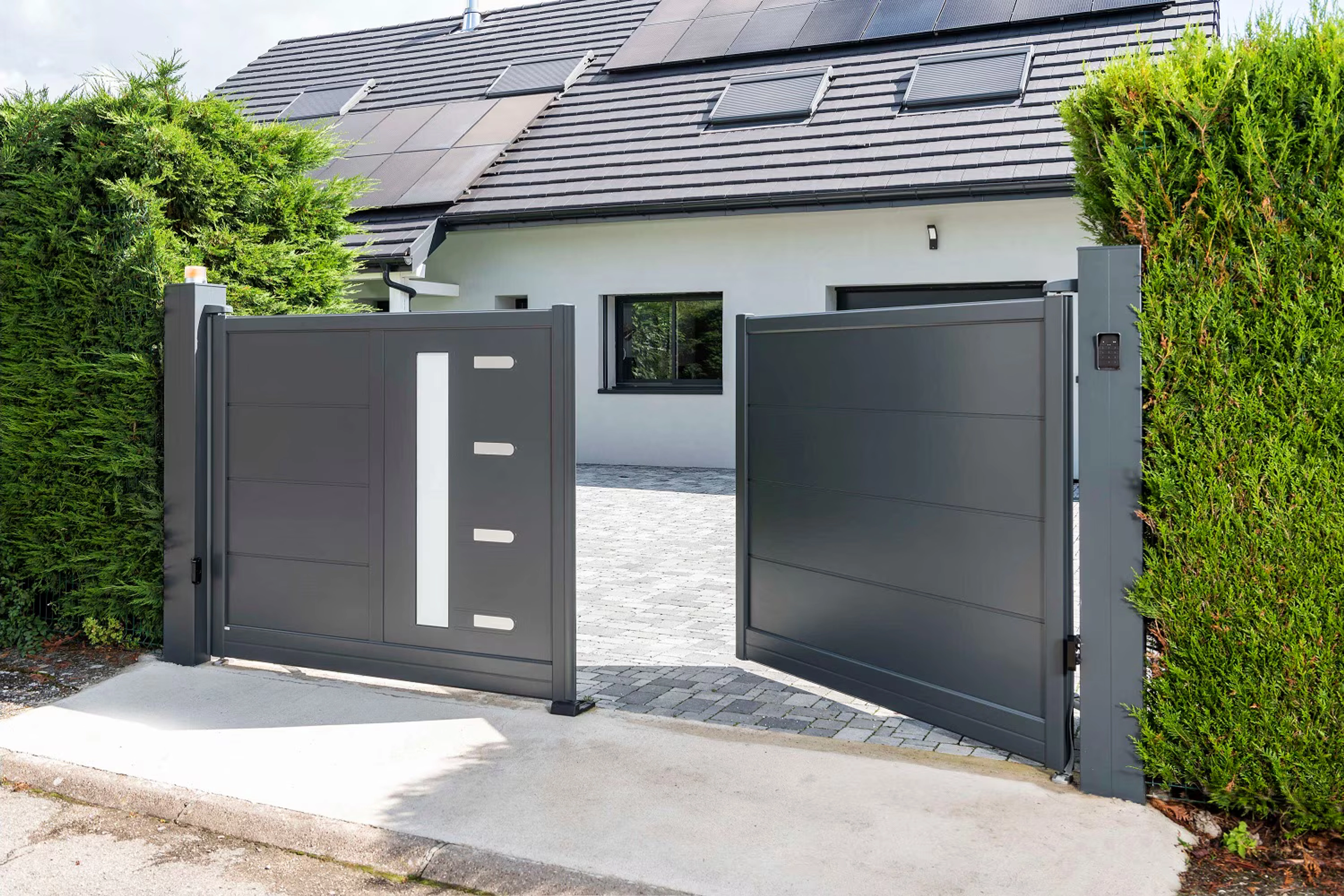

Comment brancher un visiophone avec un portail électrique ?

Vous venez d’acheter un visiophone et vous voulez ouvrir votre portail depuis l’écran de votre salon ? Le raccordement est accessible à un bricoleur averti, à condition de bien comprendre un point : le visiophone n’alimente pas le moteur, il lui envoie simplement une impulsion d’ouverture par contact sec.

Dans ce guide, vous trouverez le matériel nécessaire, le câblage à prévoir, les étapes de branchement et les solutions si le portail ne répond pas.

Pourquoi relier un visiophone à un portail électrique ?

Relier un visiophone à un portail motorisé permet de voir et d’entendre un visiteur, puis d’ouvrir le portail d’une simple pression sur le moniteur, sans sortir de chez vous. C’est un gain de confort et de sécurité : vous filtrez les accès et la platine de rue visible a un effet dissuasif.

Il existe deux grandes familles :

• Les visiophones filaires : la platine de rue et le moniteur sont reliés par câble (souvent 2 fils en version numérique). Ils sont fiables et adaptés aux longues distances.
• Les visiophones sans fil ou connectés (Wi-Fi) : le moniteur dialogue avec votre smartphone. La platine de rue reste toutefois à raccorder à son alimentation, et à l’automatisme si vous voulez commander le portail.

Les conditions à respecter avant de brancher

Avant de commencer, vérifiez ces cinq points :

1. Le portail doit être motorisé. Une simple gâche électrique déverrouille le portail mais ne l’ouvre pas. Pour l’ouverture automatique, il faut un moteur (battant ou coulissant).
2. Le coffret de commande doit disposer d’une entrée de commande, repérée Start, pas-à-pas, Open ou Commande. Consultez la notice du moteur.
3. Le visiophone doit avoir une sortie relais à contact sec pour commander un portail. C’est un contact sans tension : il ferme simplement un circuit, comme un bouton poussoir. Si votre modèle n’en a pas, un module relais sera nécessaire.
4. Les deux équipements doivent être compatibles. Vérifiez-le dans les notices avant l’achat.
5. L’emplacement de la platine doit être adapté. Fixez-la à environ 1,60 m de hauteur, à l’abri des intempéries et sans contre-jour direct sur la caméra.

Le matériel nécessaire

• Le kit visiophone (platine de rue + moniteur intérieur)
• Du câble adapté à la distance (voir ci-dessous)
• Une gaine ICTA pour protéger le câble, enterrée ou en saillie
• Une pince coupante, une pince à dénuder, un tournevis plat
• Un testeur ou multimètre (conseillé)

Quel câble choisir ?

La section dépend de la distance entre la platine et le moniteur, et du modèle. À titre indicatif, pour un visiophone 2 fils :

Respectez toujours la notice du fabricant, car certains kits imposent une section minimale ou un type de câble précis. Pour le raccordement au coffret moteur, un simple câble 2 conducteurs suffit, puisqu’il ne transporte qu’un signal de commande.

Comment brancher un visiophone avec un portail électrique : les 5 étapes

Sécurité : coupez l’alimentation du portail au disjoncteur avant d’ouvrir le coffret. Le visiophone travaille en très basse tension, mais le coffret moteur contient du 230 V.

Étape 1 : Fixez la platine de rue et passez le câble

Faites cheminer le câble dans une gaine entre la platine, le moniteur intérieur et le coffret du moteur.

Étape 2 : Raccordez la platine au moniteur

Ouvrez la platine et branchez chaque conducteur sur sa borne en respectant le repérage de la notice. Raccordez ensuite l’autre extrémité au moniteur et alimentez-le via son adaptateur secteur.

Étape 3 : Repérez la sortie contact sec du visiophone

 Elle est souvent notée NO/COM, ou « portail » selon le fabricant. Attention, les bornes G+/G- ou « gâche » alimentent une gâche électrique : ce ne sont pas celles qui commandent un moteur de portail, sauf indication contraire de la notice.

Étape 4 : Reliez cette sortie à l’entrée de commande du moteur

Branchez les deux conducteurs sur les bornes Start (ou pas-à-pas) du coffret de commande. Le contact sec se comporte comme un bouton : à chaque appui sur le moniteur, le moteur reçoit une impulsion et le portail s’ouvre.

Étape 5 : Remettez sous tension et testez

 Appuyez sur la touche « portail » du moniteur : le portail doit s’ouvrir. Vérifiez aussi la fermeture, la fermeture automatique si elle est activée, et la détection d’obstacles.

Le portail ne s’ouvre pas depuis le visiophone : que vérifier ?

• Mauvaises bornes : un branchement sur une borne « bus » ou sur une borne dédiée à un autre accessoire ne fonctionnera pas et peut endommager la carte électronique. Utilisez l’entrée Start ou pas-à-pas.
• Sortie non « contact sec » : si la sortie du visiophone délivre une tension, il faut intercaler un relais.
• Portail qui s’ouvre puis s’arrête : le moteur fonctionne en pas-à-pas (ouvre, stop, ferme). Si le visiophone envoie une impulsion trop longue, réglez la durée du relais.
• Pas de réaction du tout : vérifiez la continuité du câble et le serrage des bornes.

Visiophone Extel, Somfy, Legrand… : le câblage change-t-il ?

Le principe de raccordement reste identique : le contact sec se relie à l’entrée Start, mais l’emplacement des bornes varie selon la marque et le modèle. Le branchement d’un visiophone Extel sur un portail permet de mieux comprendre les spécificités de ce type d’installation.

Faut-il faire appel à un professionnel ?

Le branchement d’un contact sec est à la portée d’un bricoleur soigneux. Mais si le coffret est ancien, si la notice est introuvable, si le portail est de type coulissant avec carte spécifique, ou en cas de doute sur le 230 V, mieux vaut déléguer : une erreur peut endommager la carte du moteur.
