Comment brancher un volet roulant radio ?

Et si une simple erreur de câblage transformait votre volet flambant neuf en bloc de plastique immobile accroché à votre fenêtre ? C'est le cauchemar de nombreux bricoleurs qui se lancent, sans préparation, dans le branchement volet roulant radio.

Entre les fils à identifier, le neutre à ne pas confondre avec la phase, et les subtilités propres aux moteurs radio, la marge d'erreur est réduite. Pourtant, avec la bonne méthode, cette opération devient accessible à toute personne un minimum bricoleuse.

Comprendre le branchement de volet roulant radio : les bases à connaître

Avant de saisir un tournevis, il est essentiel de comprendre la logique d'un branchement volet roulant radio. Un moteur radio intègre un récepteur qui capte le signal envoyé par une télécommande, ce qui évite d'installer un interrupteur filaire classique reliant directement le mur au moteur.

Le cablage volet roulant electrique repose toujours sur trois éléments fondamentaux : la phase, le neutre, et la terre, auxquels s'ajoutent parfois des fils de commande selon le type de moteur choisi. Un moteur filaire classique utilise généralement deux fils de commande supplémentaires pour piloter la montée et la descente, tandis qu'un moteur radio se contente souvent de l'alimentation seule, le pilotage se faisant ensuite par ondes radio.

Cette distinction est capitale, car elle détermine si vous devez tirer de nouveaux câbles ou si vous pouvez réutiliser une installation existante. Comprendre cette logique en amont évite bien des erreurs de raccordement et fait gagner un temps précieux lors de l'installation.

Volet roulant filaire ou radio : quelles différences de câblage ?

Le choix entre un système filaire et un système radio influence directement la façon dont vous allez procéder au branchement volet roulant. Chaque configuration possède ses propres particularités électriques, qu'il convient de bien distinguer avant de commencer les travaux.

Branchement volet roulant 2 fils

Le branchement volet roulant 2 fils est le plus simple qui existe, puisqu'il ne comprend que la phase et le neutre, sans fil de commande dédié. Ce type de configuration concerne principalement les moteurs radio autonomes, où le pilotage de la montée et de la descente se fait uniquement via la télécommande associée au récepteur intégré. Il suffit donc de raccorder les deux fils à une alimentation 220V protégée par un disjoncteur adapté. C'est la solution idéale pour une rénovation, car elle ne nécessite aucun câble supplémentaire à faire passer dans les murs.

Branchement volet roulant 3 fils

Le branchement volet roulant 3 fils correspond généralement à une installation avec phase, neutre et terre, sans fil de commande séparé, ou parfois à un montage avec phase, neutre et un fil de commande unique selon la marque du moteur. Le branchement volet roulant 3 fils radio est très répandu chez les fabricants comme Somfy, car il simplifie le câblage tout en conservant la fonction de commande à distance.

Il est impératif de bien identifier chaque fil grâce à un multimètre avant tout raccordement, pour éviter d'inverser le neutre et la phase. Ce montage reste accessible à un bricoleur averti, à condition de couper systématiquement le courant avant toute manipulation.

Branchement volet roulant 4 fils

Le branchement volet roulant 4 fils est la configuration la plus courante sur les moteurs filaires classiques, avec la phase, le neutre, la terre, et un fil de commande pour la montée ou la descente. Le branchement volet roulant 4 fils radio existe également, notamment lorsqu'un moteur radio est associé à un interrupteur filaire de secours en complément de la télécommande.

Ce type de câblage demande une attention particulière au schéma électrique fourni par le fabricant, car l'ordre des fils varie d'une marque à l'autre. Un mauvais raccordement du fil de commande peut entraîner un blocage du moteur ou une inversion du sens de rotation.

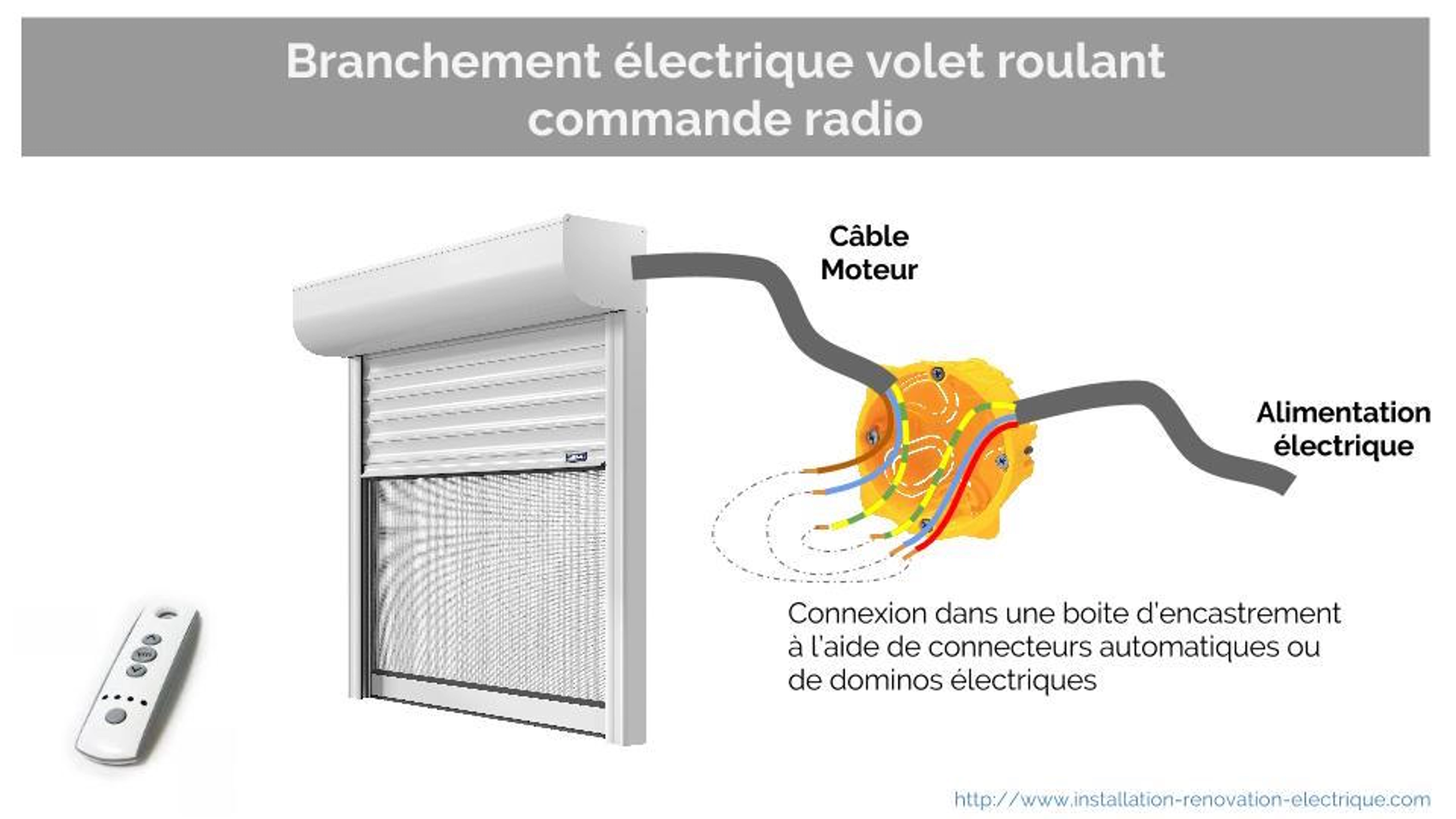

Branchement volet roulant radio : le guide pratique étape par étape

Passons maintenant au cœur du sujet avec les étapes concrètes du branchement de volet roulant radio. Cette opération suit une méthodologie précise qui garantit un résultat fiable et durable.

• Couper l'alimentation générale au niveau du tableau électrique avant toute intervention ;
• Repérer les fils d'alimentation (phase, neutre, terre) à l'aide d'un multimètre ou d'un testeur de tension ;
• Raccorder le moteur radio à l'alimentation selon le schéma fourni par le fabricant ;
• Vérifier que le récepteur radio du moteur est bien opérationnel avant de refermer le caisson ;
• Rétablir le courant et procéder à l'appairage de la télécommande selon la procédure du fabricant ;
• Tester la montée et la descente du volet à plusieurs reprises pour valider le bon fonctionnement.

Une fois ces étapes réalisées avec soin, votre branchement de volet roulant radio est opérationnel et vous pouvez profiter d'un pilotage à distance fluide, sans câble supplémentaire à faire courir le long de votre façade.

Comment réaliser le branchement interrupteur volet roulant ?

Même sur une installation radio, il arrive que l'on souhaite conserver un point de commande filaire en complément de la télécommande, notamment pour les visiteurs ou en cas de perte du boîtier radio.

Branchement interrupteur volet roulant 3 fils

Le branchement interrupteur volet roulant 3 fils concerne les interrupteurs va-et-vient simples, où la phase arrive sur l'interrupteur, puis repart vers le moteur avec un fil de commande unique. Ce montage est fréquent sur les anciennes installations rénovées avec un moteur récent, à condition que le nombre de fils de commande corresponde. Le branchement interrupteur volet roulant doit toujours respecter la polarité indiquée sur le boîtier de l'interrupteur, sous peine de dysfonctionnement. Un contrôle avec un tournevis testeur avant raccordement final est vivement recommandé.

Branchement interrupteur volet roulant 4 fils

Le branchement interrupteur volet roulant 4 fils s'impose lorsque l'interrupteur doit gérer séparément la montée et la descente via deux fils de commande distincts. Ce type de cablage interrupteur volet roulant est standard sur les modèles double-touches, très répandus dans les logements équipés de volets motorisés filaires. Chaque touche de l'interrupteur correspond alors à un sens de rotation précis du moteur, ce qui nécessite un branchement rigoureux selon le schéma du fabricant. Une inversion des fils de commande entraînera simplement une inversion du sens de la touche, sans risque pour le moteur.

Branchement volet roulant Somfy et branchement volet roulant Teleco : ce qui change

Les deux références du marché, Somfy et Teleco, proposent des moteurs radio très similaires dans leur philosophie, mais avec quelques différences pratiques à connaître avant de se lancer. Le branchement volet roulant somfy suit généralement un code couleur standardisé, avec le marron pour la phase, le bleu pour le neutre, et le vert-jaune pour la terre, ce qui simplifie grandement l'identification des fils.

Le branchement interrupteur somfy volet roulant peut se faire via une télécommande Situo, un point de commande filaire Smoove, ou une combinaison des deux selon les besoins de l'utilisateur. De son côté, le branchement interrupteur volet roulant teleco repose sur une logique comparable, mais les procédures d'appairage entre la télécommande et le récepteur diffèrent légèrement d'un fabricant à l'autre.

Le branchement volet roulant radio somfy comme le modèle Teleco nécessitent tous deux une phase d'appairage après le raccordement électrique, généralement réalisée en appuyant sur un bouton dédié du récepteur pendant quelques secondes. Il est donc essentiel de toujours consulter la notice spécifique à votre référence de moteur, car les schémas de câblage et les procédures d'appairage ne sont jamais rigoureusement identiques d'une marque à l'autre, même si la logique générale reste proche.

Branchement moteur volet roulant : les points de vigilance

Le branchement moteur volet roulant constitue l'étape la plus technique de l'installation, car c'est elle qui conditionne le bon fonctionnement mécanique du volet dans la durée. Ce cablage moteur volet roulant doit impérativement se faire hors tension, moteur démonté du tube d'enroulement pour un accès facilité aux fils.

• Vérifiez que la puissance du moteur correspond au poids et à la taille du tablier du volet ;
• Contrôlez le sens de rotation avant remontage définitif du tube ;
• Assurez-vous que les fins de course sont correctement réglées après le branchement ;
• Protégez systématiquement le circuit avec un disjoncteur dédié de calibre adapté.

Un moteur volet roulant 3 fils mal réglé en fin de course peut forcer inutilement sur la structure et réduire sa durée de vie, d'où l'importance de ne négliger aucune de ces vérifications.

Branchement store électrique : les mêmes principes appliqués

Le branchement store électrique obéit globalement aux mêmes règles que le raccordement volet roulant électrique, avec quelques nuances liées à la puissance souvent supérieure des moteurs de stores banne.

La connection volet roulant classique, phase, neutre, terre, reste identique, mais le calibre des câbles et du disjoncteur doit parfois être revu à la hausse selon la puissance annoncée par le fabricant.

Il est également recommandé, pour un branchement volet roulant électrique comme pour un store, de prévoir une protection différentielle spécifique afin de sécuriser l'ensemble de l'installation extérieure face à l'humidité.

Schéma branchement volet roulant 3 fils : comment l'interpréter facilement

Un schéma branchement volet roulant 3 fils fourni par le fabricant peut sembler complexe au premier regard, mais il suit toujours la même logique de lecture. Chaque fil y est représenté par une couleur normalisée, associée à une lettre ou un symbole précisant sa fonction dans le circuit.

• Le marron ou le noir indique généralement la phase entrante ;
• Le bleu représente systématiquement le neutre ;
• Le vert-jaune correspond toujours à la terre, obligatoire pour la sécurité ;
• Un fil supplémentaire, souvent noir ou marron, gère la commande de montée ou de descente.

En suivant ce code couleur, la lecture d'un schéma devient rapide, même pour un bricoleur peu expérimenté en électricité.

Erreurs fréquentes lors du câblage d'un volet roulant

Certaines erreurs reviennent régulièrement lors du branchement volet roulant filaire ou radio, et mieux vaut les connaître à l'avance pour les éviter. La confusion entre le neutre et la phase reste la plus fréquente, provoquant souvent un moteur qui ne répond plus du tout.

Un mauvais réglage des fins de course juste après le branchement volet roulant 4 fils avec télécommande peut également endommager prématurément le mécanisme d'enroulement. Enfin, l'oubli de la protection différentielle ou du disjoncteur dédié expose l'installation à un risque électrique qu'il ne faut jamais négliger.

En cas de câblage incorrect ou de dysfonctionnement après l'installation, mieux vaut faire appel à un professionnel pour réparer volet roulant en toute sécurité et identifier précisément l'origine de la panne.
