Votre volet roulant électrique présente un dysfonctionnement et vous devez accéder à son mécanisme intérieur ? Vous souhaitez remplacer le moteur, changer le tube d'enroulement ou réparer une fixation endommagée ? Dans ces situations, savoir démonter un axe de volet roulant est indispensable pour intervenir correctement sans détériorer le tablier ni les autres composants.
L'axe d'enroulement est une pièce centrale du mécanisme. Il permet au tablier de s'enrouler et de se dérouler lors de l'ouverture et de la fermeture du volet. Son démontage nécessite toutefois quelques précautions, notamment au niveau des fixations latérales et du moteur tubulaire.
Dans ce guide, découvrez comment démonter un axe de volet roulant électrique étape par étape, quels outils préparer, comment retirer les différentes fixations et dans quels cas remplacer l'ensemble du mécanisme.
Quel est le rôle de l'axe d'un volet roulant électrique ?
L'axe d'un volet roulant électrique, également appelé tube d'enroulement, est une pièce cylindrique installée horizontalement à l'intérieur du coffre. Il assure l'enroulement du tablier lorsque le moteur actionne le mécanisme.
Sur un volet motorisé, le moteur tubulaire est généralement inséré à l'intérieur du tube. Il transmet son mouvement à l'axe grâce à une roue et une couronne d'entraînement. L'ensemble repose sur des supports latéraux qui assurent son maintien et sa rotation.
Plusieurs éléments composent ce mécanisme : le tube d'enroulement, le support moteur, la calotte située à l'extrémité opposée, les embouts et les attaches qui relient le tablier à l'axe.
Une défaillance de l'un de ces composants peut provoquer des bruits inhabituels, un mauvais enroulement ou un volet qui ne monte plus correctement. Il est donc important d'identifier la pièce concernée avant de procéder au démontage.

Quels sont les différents types d'axes de volet roulant ?
Avant de démonter un axe de volet roulant électrique, il faut identifier le modèle installé dans votre coffre. Les dimensions, les formes et les systèmes de fixation peuvent varier selon le fabricant et le type de volet.
L'axe octogonal
L'axe octogonal est très répandu sur les volets roulants motorisés. Sa forme à huit côtés permet de recevoir des accessoires compatibles avec le tube, notamment la roue d'entraînement et les attaches du tablier. Il existe en plusieurs dimensions selon la largeur et le poids du volet.
L'axe rond
L'axe rond possède une section circulaire. Il équipe certaines installations spécifiques et nécessite des accessoires adaptés pour assurer la transmission du mouvement. Avant son remplacement, il faut vérifier son diamètre et son système de fixation.
L'axe télescopique
Certains volets roulants disposent d'un tube télescopique qui permet d'ajuster sa longueur. Ce système facilite l'adaptation aux dimensions du coffre, mais nécessite de repérer les éléments de blocage avant le démontage.
L'axe avec système de compensation
Certains mécanismes possèdent un ressort de compensation destiné à assister la manœuvre du volet. Ce dispositif doit être identifié avant toute intervention. Un ressort encore sous tension peut provoquer un mouvement brusque lors de la dépose.

Quels outils prévoir pour démonter un axe de volet roulant électrique ?
Une intervention bien préparée limite les risques de détérioration et facilite le remontage. Avant de commencer, rassemblez les outils adaptés à votre installation.
Vous aurez généralement besoin d'un tournevis plat et cruciforme, d'une clé à douille, d'une pince, d'une perceuse-visseuse et d'un escabeau stable. Prévoyez également des gants de protection, des lunettes de sécurité et un testeur de tension adapté.
Un récipient pour ranger les vis et les petites pièces peut aussi être utile. Pensez à prendre des photos du mécanisme avant de démonter les différents éléments : elles vous serviront de repère lors du remontage.

Comment démonter un axe de volet roulant électrique étape par étape ?
Le démontage d’un volet roulant électrique doit respecter un ordre précis pour éviter d'endommager le mécanisme. Il faut commencer par sécuriser l'installation, accéder au coffre, libérer le tablier puis retirer les fixations de l'axe.
Étape 1 : couper l'alimentation électrique
Avant toute manipulation, coupez le disjoncteur qui alimente le volet roulant. Cette précaution évite tout démarrage accidentel du moteur pendant l'intervention.
Vérifiez ensuite l'absence de tension avec un appareil adapté. Si vous devez intervenir sur les raccordements électriques et que vous ne maîtrisez pas cette opération, faites appel à un électricien qualifié.
Si le volet fonctionne encore, placez-le en position basse avant de couper l'alimentation. Vous pourrez ainsi accéder plus facilement aux attaches du tablier.
Étape 2 : ouvrir le coffre du volet roulant
Le coffre protège l'axe d'enroulement et les différents composants du mécanisme. Pour y accéder, retirez la façade ou la trappe de visite en fonction de votre installation.
Sur certains modèles, le capot est maintenu par des vis. Sur d'autres, il est simplement clipsé. Démontez-le progressivement pour ne pas casser les fixations en plastique.
Une fois le coffre ouvert, repérez le tube d'enroulement, le moteur tubulaire, les supports latéraux et les attaches du tablier. Prenez une photo de l'ensemble avant de poursuivre.
Étape 3 : détacher le tablier de l'axe d'enroulement
Le tablier est relié au tube par des attaches, des verrous ou des dispositifs de fixation spécifiques. Ces éléments permettent de transmettre le mouvement du moteur aux lames du volet.
Pour les retirer, commencez par identifier leur système de maintien. Déclipsez les attaches lorsqu'elles sont prévues pour être démontées ou retirez leurs vis sans exercer de pression excessive.
Une fois les fixations libérées, dégagez progressivement le tablier. Veillez à ne pas tordre les lames ni à forcer sur les coulisses.
Repérez également le sens d'enroulement du tablier. Cette information sera importante lors du remontage.
Étape 4 : identifier les fixations latérales de l'axe
Une fois le tablier désolidarisé, vous pouvez examiner les extrémités du tube d'enroulement.
L'axe est généralement maintenu par deux points de fixation. Du côté moteur, on retrouve le support moteur qui accueille la tête du moteur tubulaire. À l'autre extrémité, la calotte ou l'embout repose sur un support adapté.
Selon le modèle, le maintien peut être assuré par une vis, une goupille, un clip ou un système de verrouillage. Identifiez précisément ces éléments avant de les retirer.
Ne tentez pas de tirer directement sur le tube : une fixation encore engagée pourrait endommager le support ou déformer l'axe.
Étape 5 : libérer le support moteur et la calotte
Commencez par dégager les éléments de maintien du côté opposé au moteur. Retirez les vis ou les dispositifs de blocage accessibles, puis libérez la calotte de son support.
Passez ensuite du côté moteur. Selon la conception du volet, il peut être nécessaire de déverrouiller le support moteur ou de retirer une goupille de sécurité.
Maintenez toujours le tube pendant cette opération. Sur les volets de grandes dimensions, son poids peut être important. Une deuxième personne peut vous aider à soutenir l'ensemble et à éviter une chute accidentelle.
Attention : si votre installation possède un axe compensé avec ressort, ne démontez pas les fixations avant d'avoir fait détendre le ressort conformément à la notice du fabricant.

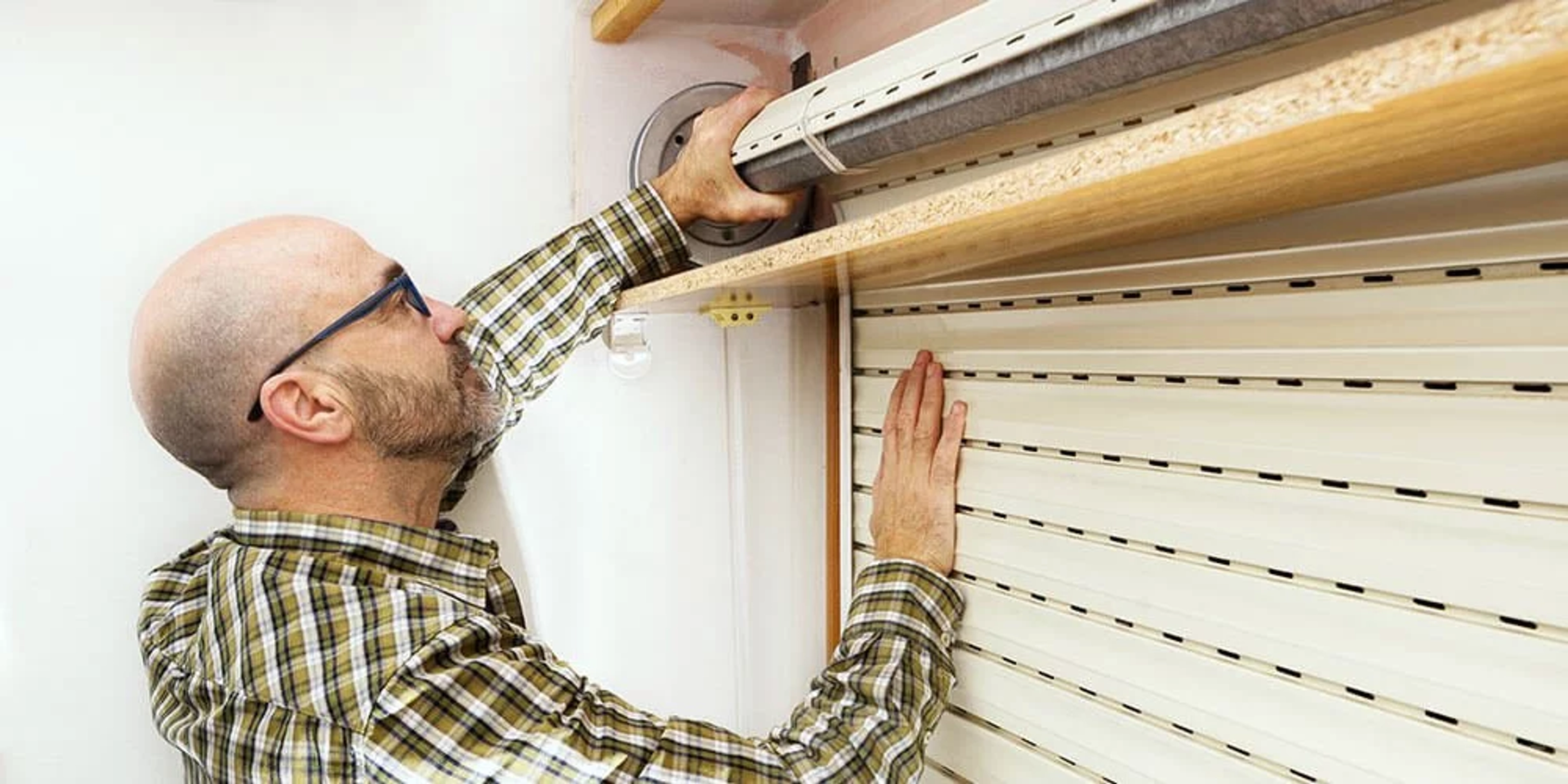

Étape 6 : retirer l'axe du coffre
Lorsque toutes les fixations sont libérées, vous pouvez extraire le tube d'enroulement.
Soulevez légèrement l'extrémité opposée au moteur pour la dégager de son support. Ensuite, déplacez progressivement l'axe afin de libérer l'autre extrémité.
Sur certains modèles, il faut légèrement faire coulisser le tube pour dégager l'embout ou le support moteur. Procédez lentement et sans forcer.
Une fois l'axe retiré, vérifiez l'état du tube, des supports, des embouts et des accessoires d'entraînement. Cette inspection permet de déterminer si un simple remplacement de pièce suffit ou si le mécanisme nécessite une réparation plus importante.
Comment savoir si l'axe de votre volet roulant doit être remplacé ?
Un axe endommagé peut perturber le fonctionnement de l'ensemble du volet roulant. Certains signes permettent de repérer une défaillance mécanique.
Un tube déformé ou tordu peut provoquer un enroulement irrégulier du tablier. Les lames risquent alors de se décaler ou de frotter contre les coulisses.
Des bruits de claquement ou de frottement peuvent également indiquer un problème au niveau des supports, des embouts ou des fixations. Si l'axe présente du jeu ou tourne difficilement, il faut vérifier l'état de ses points de maintien.
Enfin, lorsque le moteur fonctionne mais que le tablier ne monte plus correctement, le problème peut provenir des attaches ou de la liaison entre le moteur et le tube.
Avant de remplacer l'axe complet, vérifiez donc les différents composants. Une pièce accessoire défectueuse ne nécessite pas systématiquement le changement de tout le mécanisme.
Comment remplacer un axe de volet roulant électrique ?
Après avoir retiré l'ancien axe, il faut choisir un modèle compatible avec votre installation. Vérifiez notamment le diamètre du tube, sa longueur, sa forme et les accessoires nécessaires au montage.
Le nouveau tube doit être adapté au poids du tablier et compatible avec le moteur tubulaire existant. Les supports, la roue d'entraînement et la couronne doivent également correspondre au mécanisme.
Commencez par installer les accessoires sur le nouvel axe en respectant leur positionnement. Introduisez ensuite le moteur dans le tube si celui-ci doit être conservé et vérifiez son bon maintien.
Placez l'axe sur ses supports latéraux, puis fixez correctement la calotte et le support moteur. Raccordez ensuite les attaches du tablier en respectant le sens d'enroulement initial.
Avant de refermer le coffre, faites vérifier les raccordements électriques et testez le fonctionnement du volet. Les réglages des fins de course doivent être contrôlés conformément à la notice du moteur.

Quand faire appel à un professionnel pour démonter un axe de volet roulant ?
Même si certaines opérations sont accessibles aux bricoleurs expérimentés, le démontage d'un axe électrique peut devenir délicat lorsque le coffre est difficile d'accès ou que le mécanisme est endommagé.
Un professionnel est recommandé lorsque le moteur doit être débranché, lorsque les fixations sont grippées ou lorsque l'axe présente une déformation importante. Son intervention permet également de vérifier la compatibilité des pièces et d'éviter un mauvais remontage.
Si votre volet présente un dysfonctionnement ou nécessite une intervention mécanique, faire appel à un spécialiste permet d'éviter d'aggraver la panne. Vous pouvez notamment solliciter notre service de réparation de volets roulants pour bénéficier d'un diagnostic adapté et déterminer si le remplacement de l'axe est réellement nécessaire.
Questions fréquentes
Informations importantes
Commencez par couper l'alimentation électrique et ouvrir le coffre. Détachez ensuite le tablier, repérez les supports latéraux et libérez les fixations de l'axe. Vous pourrez alors retirer progressivement le tube d'enroulement sans forcer sur les composants.
Après avoir retiré les attaches du tablier, libérez la calotte et le support moteur. Soulevez légèrement l'extrémité opposée au moteur pour dégager le tube de son support, puis extrayez l'ensemble en le maintenant horizontalement.
Cela dépend de la conception du mécanisme. Sur certains modèles, le moteur et le tube peuvent être extraits ensemble. Sur d'autres, il faut d'abord libérer le moteur de son support ou le retirer du tube pour effectuer la dépose.
Un axe peut être défectueux s'il est déformé, s'il présente un jeu anormal ou si le tablier s'enroule de manière irrégulière. Des bruits inhabituels peuvent aussi révéler un problème au niveau des supports ou des accessoires de fixation.
