Comment changer le treuil d’un volet roulant ?

Il arrive parfois qu’un volet roulant tombe en panne. Parmi les pannes les plus courantes qui peuvent surgir à un volet roulant, nous pouvons citer : la manivelle qui tourne dans le vide et le volet qui reste bloqué. Dans ces cas-là, le problème provient, généralement, du treuil.

Le treuil est une pièce indispensable pour le fonctionnement d’un volet roulant à manivelle. Il permet, en effet, de lier la manivelle à l’axe d’enroulement. Le treuil utilise la rotation de la manivelle pour réaliser la manœuvre de montée et la descente du volet roulant.

Quand le treuil est défectueux, il est indispensable de procéder à son remplacement.

Dysfonctionnement du treuil : quelles sont les causes ?

Avec le temps, le treuil d’un volet roulant peut se dégrader. Plusieurs facteurs interviennent dans le dysfonctionnement du treuil. Parmi les problèmes qui peuvent survenir aux treuils, on peut citer :

  •  Les dents du treuil qui peuvent rompre.
  •  Le frein qui peut être défectueux.
  •  La fixation de renvoie qui peut se casser.

Comment bien choisir le treuil à remplacer ?

Avant d’installer un nouveau treuil, plusieurs critères doivent être pris en compte pour déterminer le type de treuil à installer :

  • Le type de volet roulant : s’agit-il d’un treuil d’un volet traditionnel ou monobloc ?
  • Le type du réglage.
  • La forme du treuil vers l’entraînement et vers la manivelle.
  • La marque du treuil.

Confier vos travaux à des experts parfaitement formés dans le domaine !

Remplacement treuil du volet roulant : 7 étapes clés

Pour changer le treuil du volet roulant, il suffit de suivre ces étapes :

Etape 1 : L’ouverture du caisson du volet :

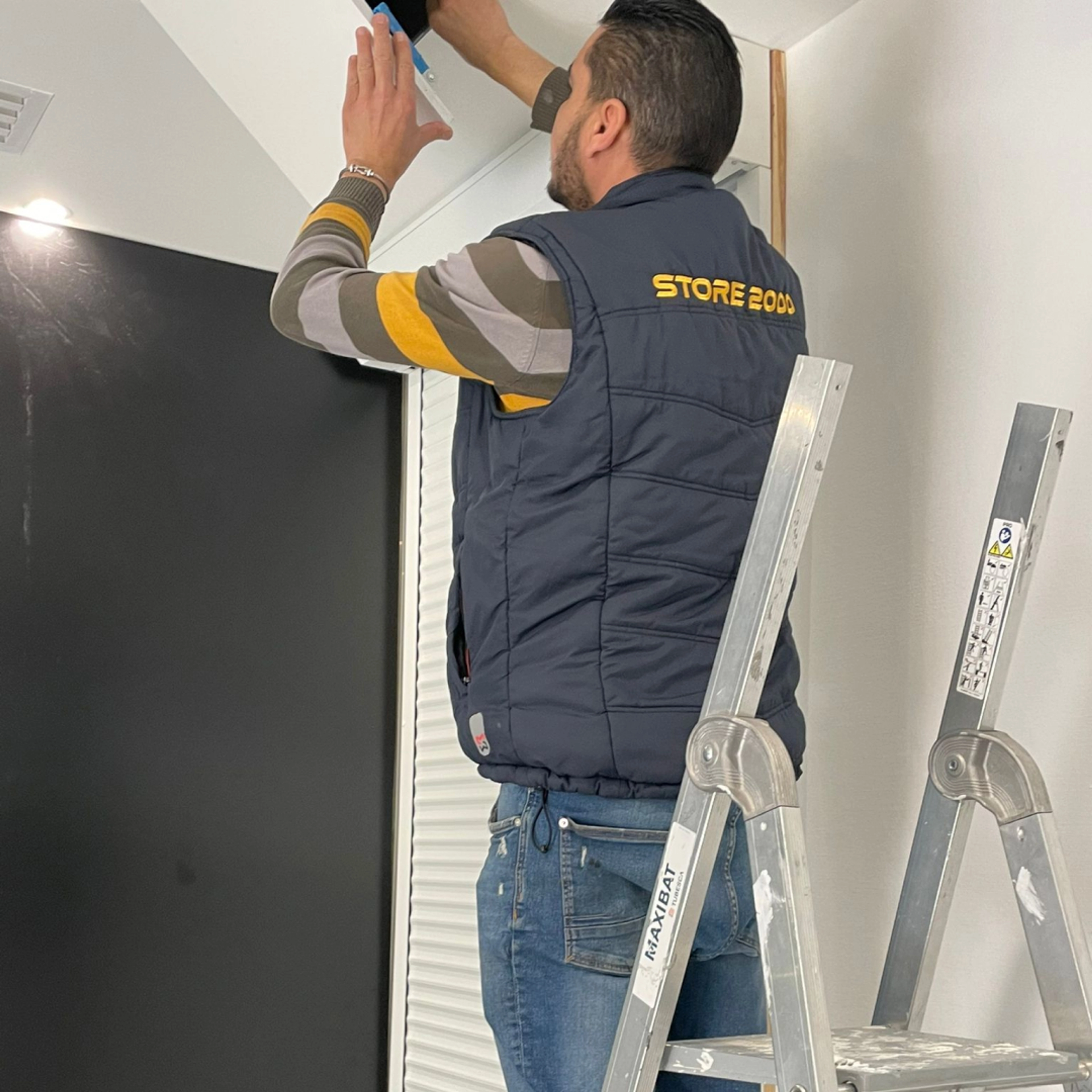

Ouvrez le coffre par le biais d’un tournevis en mettant levier au niveau de l’interstice en bas de la face avant le caisson. Vous devez procéder, avec prudence, pour éviter d’abîmer le caisson en PVC.  Au milieu de la rainure, insérez le tournevis jusqu’à ce que l’ouverture commence progressivement.

Une fois que le caisson est ouvert, vous pouvez trouver un ou plusieurs blocs d’isolants en polystyrène. Dans ce cas, retirez-les et mettez-les de côté. Vous allez découvrir, à la fois,  l’axe d’enroulement avec une flasque à chaque extrémité et le treuil qui est la pièce à remplacer.

Etape 2 : L’ abaissement du volet avec la manivelle :

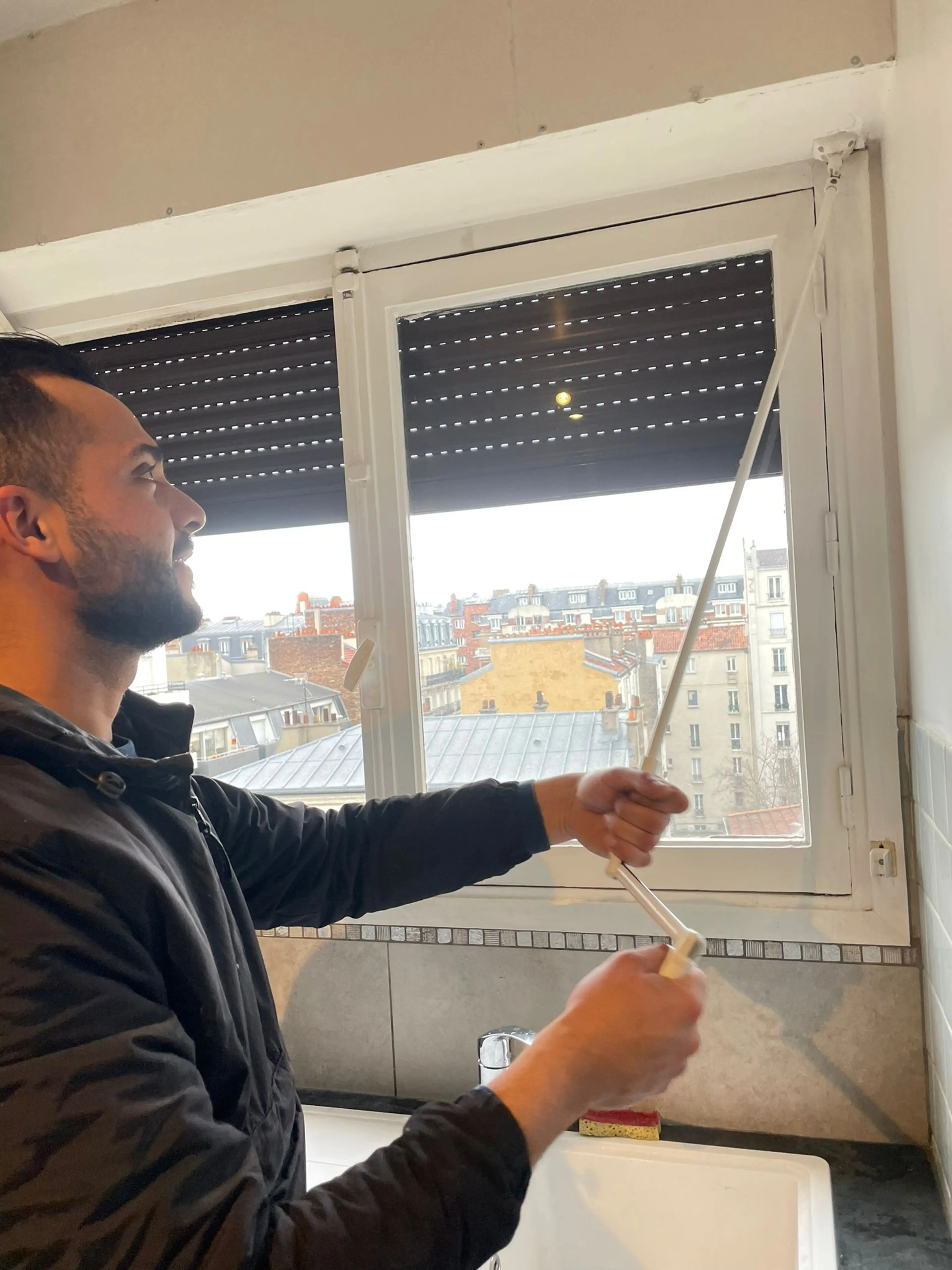

Le volet doit s’abaisser jusqu’à ce qu’il soit en position fermée. C’est ce qui permettra d’accéder au tube d’enroulement et aux attaches du tablier. Vous aurez besoin de la manivelle pour abaisser le tablier et pour fermer complètement le volet. Il arrive que la manivelle se bloque. En cas de blocage, il est conseillé de s’y prendre à deux personnes pour pouvoir dérouler le tablier.

Si le volet roulant est totalement coincé et que la manivelle ne tourne plus, il faut faire sortir le tube d’enroulement en détachant les flasques latérales. Ensuite, il faut dérouler le tablier en faisant tourner l’axe sur lui-même avec ses mains, puis détacher le tablier de l’axe en défaisant les attaches.

Etape 3 : L’enlèvement des attaches du tablier :

Les attaches du tablier permettent de lier le tablier à l’axe d’enroulement. Il existe plusieurs formes d’attaches : attaches souples, attaches rigides, verrou automatique, etc.

Dévissez les vis de fixation pour défaire les attaches de tablier. Il faut que ce dernier soit détaché de l’axe d’enroulement.

 Avec chaque attache, faites une trace pour repérer le trou correspondant à l’attache que vous venez de retirer.

Etape 4 : La vérification de l’embout du tube :

Il est possible que le dysfonctionnement vient de l’embout du tube d’enroulement. En effet, il arrive, de temps en temps, que celui-ci s’use et devient rond au lieu de rester octogonal. Dans ce cas, il est indispensable de remplacer cet embout abîmé par un embout neuf identique.

Pour changer l’embout du tube, il faut dégager le tube d’enroulement seul. Pour enlever uniquement le tube d’enroulement, il faut enfoncer l’embout en plastique qui se trouve sur le côté opposé au treuil. En effet, au bout du tube d’enroulement à l’opposé du treuil, l’embout qui s’insère dans la flasque peut s’enfoncer dans l’axe d’enroulement. Quand l’embout est enfoncé, il est possible de déposer l’axe.

Etape 5 : Le démontage de la tige de sortie du caisson :

Il faut démonter la tige qui relie la manivelle au treuil. Cette étape est primordiale pour pouvoir récupérer le treuil. Pour cela, il faut dévisser les 2 ou 4 vis qui se trouvent sur la platine de sortie du caisson. Vous serez capables ainsi de retirer la tige carrée sans difficulté.

 Etape 6 : Le retrait de l’axe d’enroulement avec les deux flasques :

L’axe du volet roulant se base sur une flasque de guidage qui est dotée d’un système de roulement à bille central. L’étape suivante est de faire sortir l’axe d’enroulement avec ses 2 flasques.

Pour retirer les deux flasques avec l’axe, c’est assez simple : chaque flasque dispose de 2 vis. Il suffit, donc, de défaire les vis et de tirer l’ensemble. L’axe devrait sortir avec les deux flasques et le treuil.

Il est à noter que certains volets ne possèdent pas de flasques métalliques. Dans ce cas, il suffit de faire sortir l’axe pour retirer le treuil.

Etape 7 : Le remontage du volet roulant et le remplacement du treuil :

Après avoir fait sortir l’axe d’enroulement avec ses 2 flasques, vous pouvez maintenant  etirer le treuil avec sa tige carrée d’entraînement. Pour ce faire, dévissez les 2 vis de fixation qui l’attachent à la flasque métallique.

Le tube d’enroulement est entraîné par une petite tige carrée qui pénètre au centre du treuil. C’est cette tige qui permet de lier le treuil à l’axe d’enroulement. Retirez-la du treuil actuel et faites-le rentrer dans le nouveau treuil.

Le remontage du volet roulant est assez simple car il suffit de procéder comme lors du démontage mais en sens inverse.

Veillez à caler correctement la fin de course du nouveau treuil avant de refermer le coffre.

⚠️Il faut faire attention à ce que le treuil soit positionné avec son trou d’entrée face à la tige qui le lie à la manivelle.

Le tarif du changement d’un treuil

Le tarif du remplacement d’un treuil de volet roulant est estimé  à 135€. Ce tarif dépend de la marque du treuil à remplacer, mais aussi du type du volet roulant et de ses dimensions.

FAQ

Comment fonctionne un treuil manuel de volet roulant ?

Le fonctionnement d’un treuil manuel est centré sur le principe de l’équilibre et du levier. En d’autres termes, la force avec laquelle fonctionne la manivelle se multiplie par 3, 4 jusqu’à pouvoir arriver à 5 au niveau du tambour à câble. C’est ainsi que la puissance  que demande le levage de la charge se réduit.

Comment détacher le treuil du volet roulant ?

Ce processus de détachement du treuil de volet roulant, que ce soit pour le remplacer ou pour le réparer se base, essentiellement, sur ce principe : il faut ouvrir le caisson du volet, faire retirer le volet en bas lors de sa position fermée, séparer les attaches du tablier et détacher les flasques latérales afin de faire sortir tout l’axe d’enroulement et avoir accès au treuil qui doit se détacher.

Sur quels critères se base-t'on pour remplacer le treuil ?

Certes, plusieurs critères qui doivent se prendre en considération avant de procéder au remplacement du treuil de votre volet roulant, entre autres : le type du volet pour bien choisir le treuil adéquat ( volet traditionnel, monobloc, rénovation, électrique, etc ), le mode de réglage personnalisé à votre volet, la détection de la forme exacte du treuil vers l’entraînement et vers la manivelle, la marque du treuil pour une précision et un choix identique, …).
